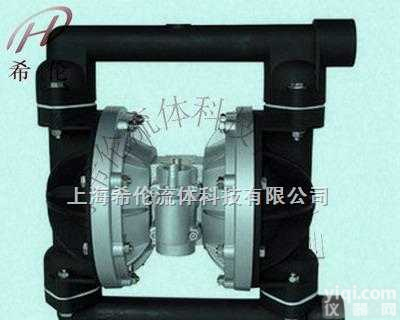

QBY QBY工程塑料气动隔膜泵

QBY工程塑料气动隔膜泵概述

QBY工程塑料气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等瑜送机械的许多优点。QBY工程塑料气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

QBY工程塑料气动隔膜泵技术参数

流量：0-30m3/h；

扬程：0-50m；

口径：10-100mm；

温度：-15-+120℃；

压力：0.1-0.7MPa；

自吸高度：5-7m。

QBY工程塑料气动隔膜泵使用范围

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、泵吸油漆、树胶、颜料。

3、粘合剂和胶水、全部种类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后，用泵吸沉积物及灌浆。

6、泵吸各种乳剂和填料。 ．

7、泵吸各种污水。

8、用泵为油轮，驳船清仓吸取仓内污水。

9、啤酒花及发酵粉稀浆、糖浆、糖密。

10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

11、各种橡胶浆。

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、各种剧毒、易燃、易挥发液体。

14、各种强酸、强碱、强腐蚀液体。

15、各种高温液体Z高可耐150℃。

16、作为各种固液分离设备的前级送压装置。

QBY工程塑料气动隔膜泵结构图

1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口

QBY工程塑料气动隔膜泵工作原理

在QBY工程塑料气动隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

QBY工程塑料气动隔膜泵性能参数

QBY工程塑料气动隔膜泵故障排除：

1．拆卸气动隔膜泵之前，将左右边的气室及液室分别标上记号以助于后续的再组装动作。

2．使用扳手将连接出口管与液室的小卡箍松开，拆除出口管即可看到阀球和阀座，拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。

3．使用扳手将连接进口管与液室的小卡箍松开，拆除出口管即可看到阀球和阀座，拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。

4．使用扳手将液室和泵的中间体分开，拆除液室即可看到膜片及膜片夹板。

5．使用工具或扳手固定膜片外夹板左右边缘，将隔膜装置与中间体分开。然后顺时针旋转松开隔膜装置。移出膜片外夹板后，将轴从中间体取出。

6．使用夹钳(加垫木板)将轴与膜片装置分开，检查轴、夹板、膜片是否损坏和腐蚀现象。

7．安装从步骤6到步骤1



QBY工程塑料气动隔膜泵有动作，但是流量小或完全没有液体流出：

1．检查泵的气穴现象，降低泵的速度让液体进入液室。

2．检查阀球是否卡住。如果操作液体与泵的弹性体不相容，弹性体会有膨胀的现象发生。请更换适当材质的弹性体。

3．检查泵入口的接头是否完全锁紧不漏，尤其是入口端阀球附近的卡箍需锁紧。

泵的空气阀结冰：

检查压缩空气含水量是否过高，安装空气干燥设备

泵的出口有气泡产生：

检查膜片是否破裂，检查卡箍是否锁紧，尤其是入口管卡箍。

产品自空气排放口流出：

检查膜片是否破裂，检查膜片及内外夹板在轴上是否夹紧

阀发出嘎嘎声：增加出口或入口扬程。

泵拆卸及再组装指南：

警告：在修气动隔膜泵之前，需先将空气来源配管从气动隔膜泵拆除，并且将气动隔膜泵中的空气压力排放掉。拆除所有连接气动隔膜泵的出入口的管线，然后将泵内的流体排放到适当的容器内。戴防护帽、眼镜、手套



QBY工程塑料气动隔膜泵没有动作或运作很慢：

1．检查空气入口端的滤网或空气过滤装置是否有杂质。

2．检查空气阀是否卡住，用清洁液清洗空气阀。

3．检查空气阀是否磨损，必要时更换新的零件。

4．检查ZX体的密封零件状况，如果严重磨损，则无法达到密封效果，而且空气会从空气出口端排掉。由于其特别构造，请只使用GLYD圈。

5．检查空气阀中的活塞活动是否正常。

6．检查润滑油的种类。添加的润滑油如果高于建议用油的粘度，则活塞可能卡住或运作不正常。建议使用轻薄及抗冻的润滑油。(ISO等级15/5WT的抗冻油)
