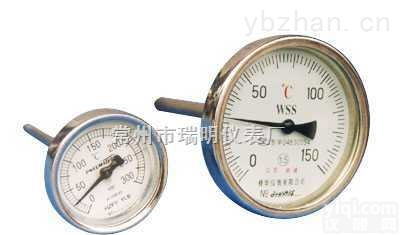

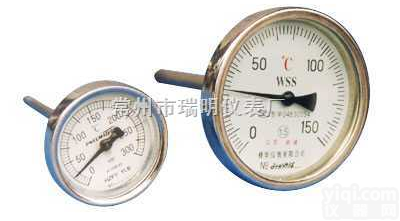

WSS-301 401 501 双金属温度计WSSX-401系列

品Pai	捷峰	型号	WSS-301 401 501
类型	普通	测量范围	-100-500（℃）
结构型式	径向型	表面直径	60 100 150（mm）
精度等级	1.5

双金属温度计的感温元件是由两层线膨胀系数不同的,金属片叠焊在一起制成的,线膨胀系数大的金属片称为主动层,另一片则称为被动层,元件的一端固定,另一端为自由端,当被测温度变化时,由于两层金属片的线膨胀系数不同,自由端就会受组合力矩而变曲(或叫变形),其变曲率与组成双金属片的材料的物理性能,长度为每层的厚度,温度有关,而与宽度无关.当温度设计成后,双金属片的材料和几何尺寸确定,所以变曲率只与温度有关,如果在自由端配备上传动机构,指针和以温度标示的刻度盘,这样就可以直接显示出温度的示值。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。能自动连续记录气温变化的仪器，为提高测温灵敏度，通常将金属片双金属温度计制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，两种金属在温度变化时体积变化量不一样，因此会发生弯曲。将其一端固定，另一端随温度变化而发生位移，位移量与气温接近线性关系。自记系统由自记钟，自记笔组成，自记笔与放大杠杆相连并受感应元件操纵因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围是200~650℃，允许误差均为标尺两程的1%左右。这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。能自动连续记录气温变化的仪器，为提高测温灵敏度，通常将金属片双金属温度计制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，两种金属在温度变化时体积变化量不一样，因此会发生弯曲。将其一端固定，另一端随温度变化而发生位移，位移量与气温接近线性关系。自记系统由自记钟，自记笔组成，自记笔与放大杠杆相连并受感应元件操纵因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围是200~650℃，允许误差均为标尺两程的1%左右。这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下。
