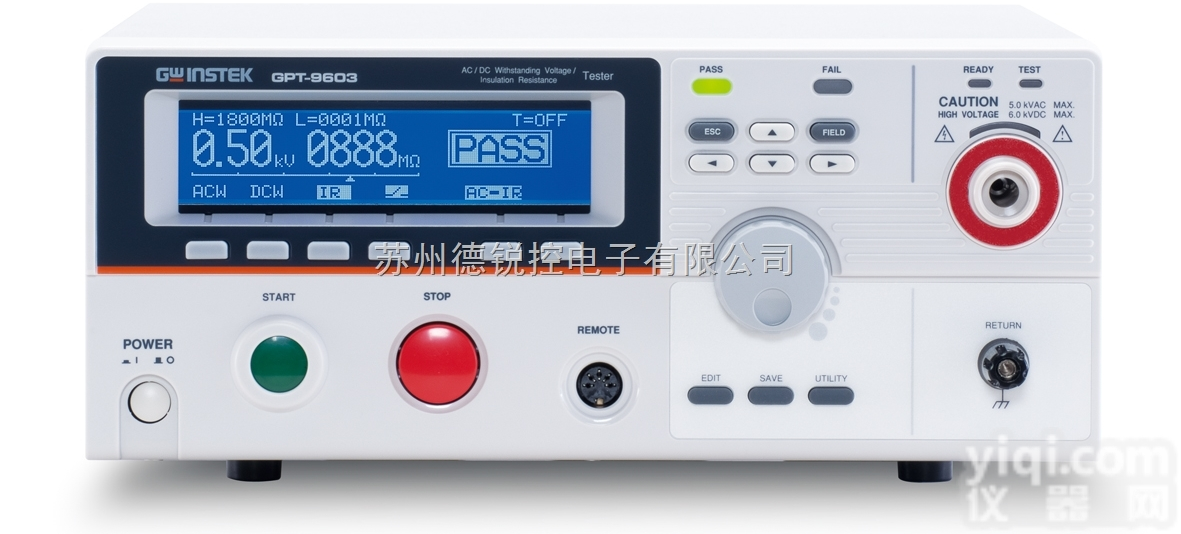

GPT-9603 100VA 交流耐压/直流耐压/绝缘电阻 安规测试器

GPT-9603为三合一型号，用于AC耐压、DC耐压和绝缘电阻测试,GXPWM技术是其核心，减少了交流输入电压波动的影响，为GPT-9603列提供一个稳定的电压。

*100VA AC测试能力

*240×48冰蓝点阵LCD

*真有效值电流测量

*ARC侦测

*过零开启操作

*使用PWM技术，提高测试效率和测试可靠性

*重量轻，便于操作

固纬电子新开发的经济型安规测试仪GPT-9600系列，价格适中，能够满足主要安规的常规测试，如IEC、EN、UL、CSA、GB、JIS和其它安全规则。

GPT-9600系列具有Z大100VA AC输出功率。GPT-9603为三合一型号，用于AC耐压、DC耐压和绝缘电阻测试；GPT-9612用于AC耐压和绝缘电阻测试；GPT-9602用于AC和DC耐压测试；GPT-9601用于AC耐压测试。GXPWM技术是其核心，减少了交流输入电压波动的影响，为GPT-9600系列提供一个稳定的电压。

GPT-9603耐压/绝缘测试仪,台湾固纬GPT-9603

规格
AC耐压	输出电压范围	0.10kV~5.00kV ac
	输出电压分辨率	10V
	Z大额定负载	100VA(5kV/20mA)
	Z大额定电流	20mA(0.5kV＜V≤5kV)；5mA(0.1kV≤V≤0.5kV)
	输出电压波形	正弦波
	输出电压频率	50Hz/60Hz可选
	电压调节率	±(1.5%+2计数)[满载→空载]
	电压表精度	±(1.5%读值+2计数)
	电流测量范围	0.01mA~20.0mA
	电流分辨率	0.01mA/0.1mA
	电流测量精度	±(2.0%读值+5计数)当HI SET＜1.00mA；±(2.0%读值+3计数)当HI SET≥1.00mA
	电流判定精度	±(3.0%设定值+5计数)当HI SET＜1.00mA；±(3.0%设定值+3计数)当HI SET≥1.00mA
	视窗比较方式	有
	ARC侦测	有
	RAMP(提速时间)	0.1s固定
	计时(测试时间)	OFF，1s~180s
	GND	ON
DC耐压	输出电压范围	0.10kV~6.00kV dc
	输出电压分辨率	10V
	Z大额定负载	25W(5kV/5mA)
	Z大额定电流	6mA(0.5kV＜V≤6kV)；2mA(0.1kV≤V≤0.5kV)
	电压调节率	±(1.5%+2计数)[满载→空载]
	电压表精度	±(1.5%读值+2计数)
	电流测量范围	0.01mA~6.00mA
	电流分辨率	0.01mA
	电流测量精度	±(2.0%读值+5计数)当HI SET＜1.00mA；±(2.0%读值+3计数)当HI SET≥1.00mA
	电流判定精度	±(3.0%设定值+5计数)当HI SET＜1.00mA；±(3.0%设定值+3计数)当HI SET≥1.00mA
	视窗比较方式	有
	ARC侦测	有
	RAMP(提速时间)	0.1s固定
	计时(测试时间)	OFF，1s~180s
	GND	ON
绝缘电阻	输出电压	50V, 100V, 250V, 500V, 1000V dc
	输出电压精度	±(3.0%设定值+1计数)[空载]
	电阻测量范围	1MΩ~2000MΩ
	测试电压	测量范围                               精度
	50V/100V/250V	1~50MΩ                                ±(5%读值+2MΩ)
		51~2000MΩ                         ±(10%读值+2MΩ)
	500V/1000V	1~500MΩ                              ±(5%读值+2MΩ)
		501~2000MΩ                       ±(10%读值+2MΩ)
	视窗比较方式	有
	输出阻抗	600kΩ
	RAMP(提速时间)	0.1s固定
	计时(测试时间)	OFF，1s~180s
	GND	OFF(固定)
测试方式*	单次	ACW, DCW, IR
	自动	AC-IR, IR-AC, DC-IR, IR-DC
接口	远程端子(前)	标配
	信号I/O	标配
显示		240×48冰蓝点阵LCD
电源		AC 100V~120V/220V~240V±10%，50/60Hz
功率损耗		400VA Max
尺寸&重量		330(W)×148(H)×385(D)mm 约9kg max
*“测试模式”与所选机型有关

GPT-9603耐压/绝缘测试仪,台湾固纬GPT-9603

快速指南x 1,电源线x 1

CD x 1(内含完整使用手册)

Interlock端子 x 1

Remote端子组件 x 1

测试线GHT-114 x 1

选购附件

GHT-113 高压测试枪

GHT-205 高压测试棒

GRA-417 面板机架 (19”, 4U)
