产品概述：

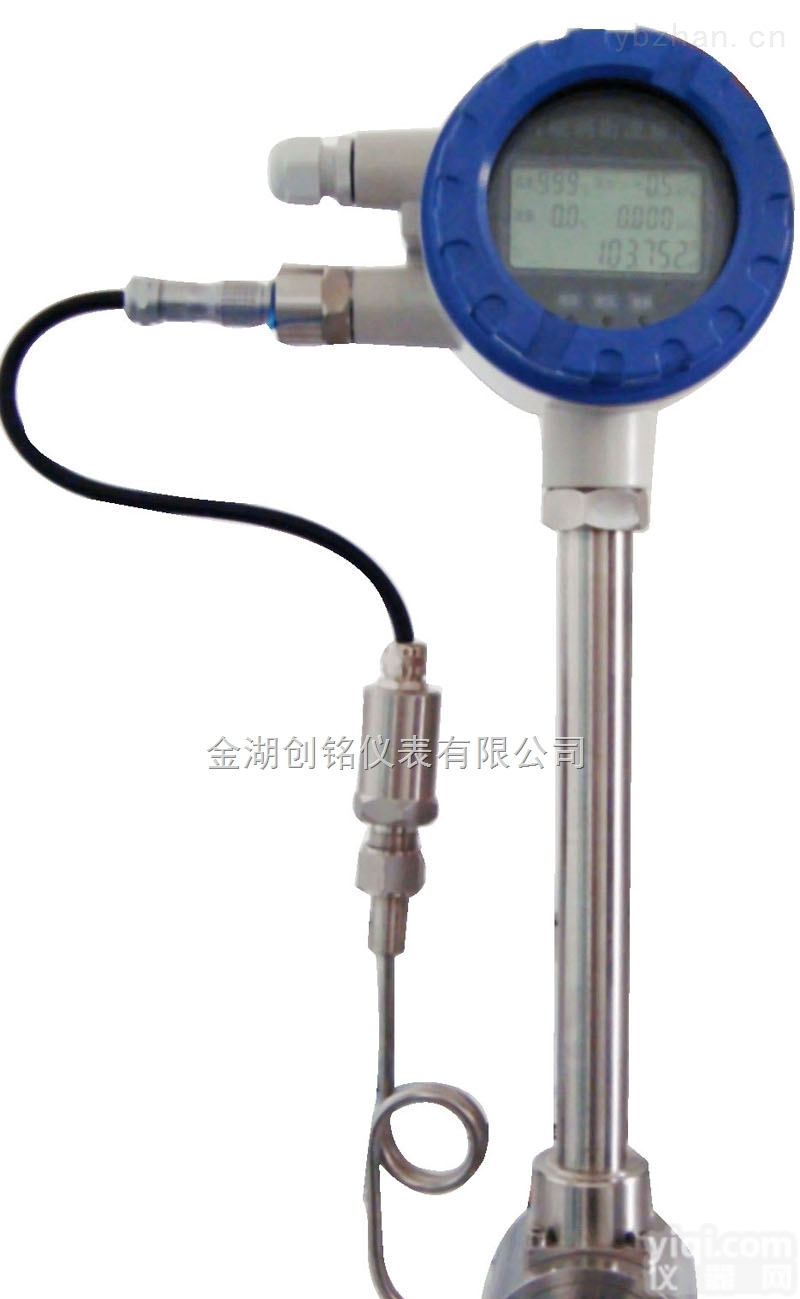

SX-LU系列空压机气体计量表利用气体振动原理而开发的一种新型流量计，广泛应用在石油、化工、冶金、造纸等行业流体的计量，该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。涡街流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。

技术指标：
1．测量介质：液体、气体、饱和蒸汽、过热蒸汽。
2．精度等级：液体±1.0%，气体（蒸汽） ±1.5%，插入式±2.5%。
3．工作压力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。
4．介质温度：普通型-40～150℃ 中温型-40～250℃ 高温型-40～350℃。
5．输出信号：三线电压脉冲，低电平0～1V，高电平 > 4V，占空比50%； 二线制标准电流4～20mA；三线制标准电流0～10mA。
6．工作环境：-35℃～+60℃，湿度≤95%RH。
7．工作电源：DC12V；DC24V。
8．壳体材料：碳钢、不锈钢。
9．防爆类型：本安型 ExibIICT6。

局限性:

(1)不适用于低雷诺数(Ren≤2×104)测量，在高黏度、低流速、小口径情况下应用受到限制。

(2)管道有振动的场所应选用耐振检测方式的仪表。

(3)旋涡分离的稳定性受到沈速分布畸变和旋转流的影响，应根据上游侧不同形式的阻流件配置足够长的直管段，一般可参照节流式差压流量计的直管段长度要求安装。

(4)与涡轮流量计相比，仪表系数较低，分辨率低，且口径越大越低，一般应用于中小口径(DN25~DN300)。

(5)仪表在脉动流、混相流中应用尚缺试验数据。

选型和使用是用好流量计的关键环节。目前国内压缩空气流量计使用情况不是很理想的主要原因是选型不当，使流量计没有工作于仪表流量范围的中、上区域(仪表信号质量好，精确度高，具有较好的抗振动性能)，有些由于管道没有充满介质，用户不愿意缩管，甚至超出了所选流量计的使用范围，无法测量。

1、只能单向测量，安装时注意保证介质流量方向与流量计箭头所示方向*。

2、zui佳安装方式为竖直安装，介质自下而上通过流计。即将流量计安装在竖直管道上，流量方向为自下向上。

3、水平安装时，必须将流量计装在整个系统的高压区，并保证相应的出口压力；不要安装在管路的zui高点，因zui高点往往气体积聚，管道非满，出口不可直接放空。

4、测高温流体时，尽量采用竖直安装方式；若不得不水平安装，请将流量计的变送器部分竖直向下，或水平侧装，避免温度过高；注意安装位置处空气流动或通风良好。

5、直管段要求：至少保证流量计前15倍管径，流量计后5倍管径。如流量计前有弯头，缩进，扩大等干扰源，则需保证流量计前30-40倍的管径，流量计后6倍管径。流量计应安装于调节阀，压力或温度传感器的上游。

6、安装时注意管道口径应略大于或等于仪表的内径。

7、使用密封圈时，注意密封圈内径应略大于或等于仪表的内径，密封圈ZX位于管道ZX。

8、电缆入口密封仪表电气连接时，必须注意进线孔的密封。必须根据仪表电缆入口型号选择相应的密封接口（M20Χ1.5;1/2'NPT;G1/2'），并正确、紧密地安装。没有密封接头，或安装马虎，达不到密封效果。

-
