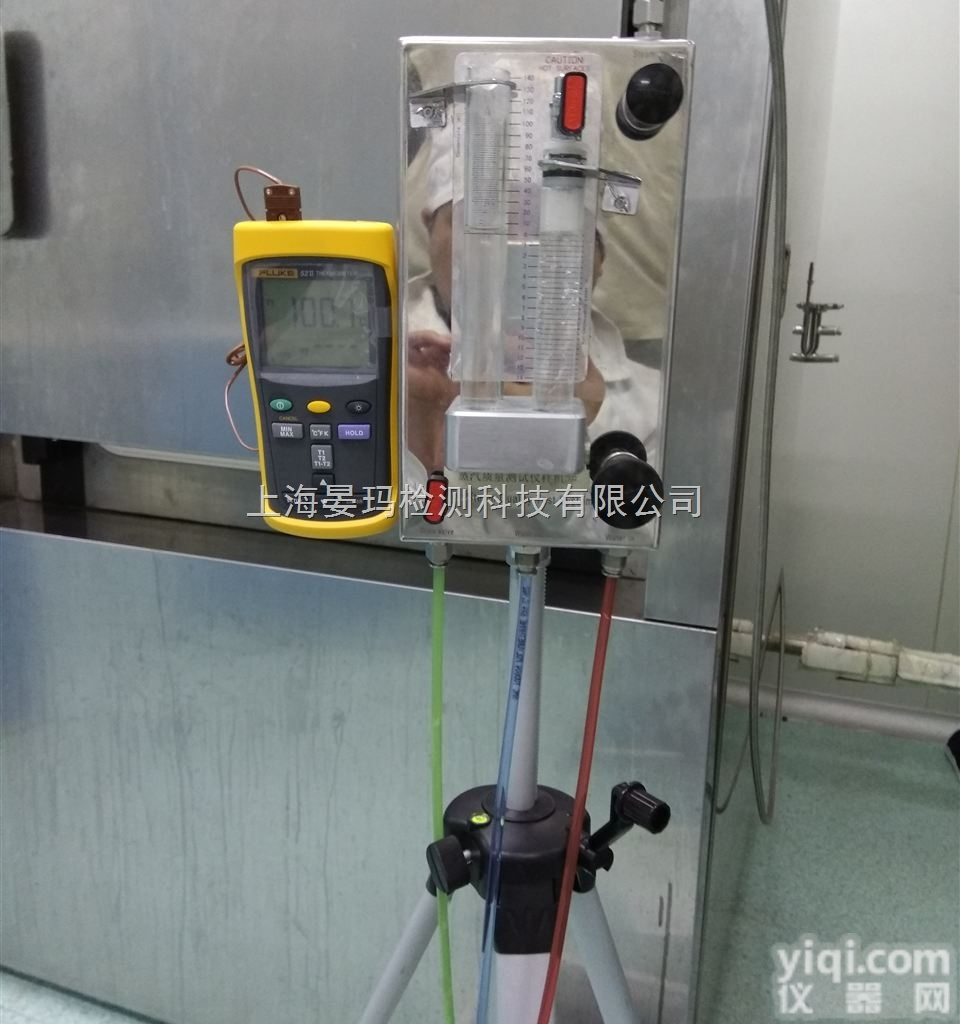

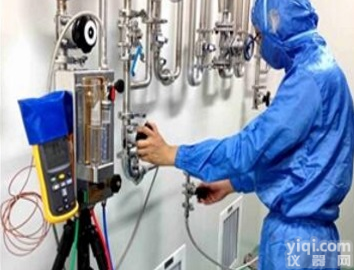

50ⅡSQTK 纯蒸汽质量测试系统，蒸汽品质检测仪

50ⅡSQTK纯蒸汽质量测试系统，蒸汽品质检测仪

简单易用，为工程师提供可靠和有效的测试

蒸汽质量测试是欧盟cGMP多年以来的要求，同时也得到许多国家和世界制药业的采用，

采用HTM2031和ISO EN285标准。制药行业对蒸汽质量的测试是欧盟多年的要求（ISO EN 285），该标准也被许多国家和制药行业采用。

提供进行蒸汽质量测试和纯蒸汽取样的所有部件。不需要额外的部件或工具。蒸汽质量测试仪可以用于测量不凝结气体，干燥值和过热值。为了分析细菌内毒素，需要采集蒸汽凝水。

制药纯蒸汽质量检测：

美国药典   VSP33-NF27

英国健康技术备忘录 HTM2010

国外不仅对纯蒸汽质量有要求，对蒸汽冷凝水质量也有要求 ← 国内多数药厂仅做此部分

美国药典
纯蒸汽冷凝水质量指标（化学和生物分析，不能代替物理验证，因为蒸汽的热交换是物理特性。）

项目               质量标准             相关条目

电导率          ＜2.1us/cm (25℃)           645

总有机碳        ＜50oppm                 643

细菌内毒素       10cfu/ml                  85

欧洲标准EN285和美国健康技术备忘录HTM2010专门对灭菌用蒸汽的质量要求，测试方法等进行了规定，而且这两个标准具有国际性。

欧盟GMP附录1《无菌药品生产》（2010）第96条“注意确保用于灭菌的蒸汽有相应的质量要求，并且包含的添加物的量不足以污染产品或设备”。

制药纯蒸汽质量检测

EN285    13.3条

项目                质量标准                     相关条目

不凝气             ≤3.5%（V/V）                  13.3.2

干度（不饱和度）①≧0.95(金属) ②≥0.9（其他）      13.3.3

过热度              ≦25%                         13.3.4

一次完整的蒸汽测试需要测试：

• 过热值  ②干燥值  ③不凝结气体  ④纯蒸汽质量

蒸汽质量测试仪,蒸汽品质测试仪所有与蒸汽接触的部件需要在烘箱中去除热原。

用于测量: 1.过热值 2.干燥值 3.不凝结气体 4.纯蒸汽质量。

耐用 - 坚固轻便的箱子对设备提供良好的保护.

有效 - 安装和使用方便，因而减少了测试时间。

功能全面 - 提供用于测试蒸汽质量和纯蒸汽取样的所有部件。不再需要额外的或其他昂贵的设备。

蒸汽品质测试仪,纯蒸汽品质检测仪.

方便 - 提供支架，可方便地将温度计安装在不凝结气体测试盒的旁边。

蒸汽品质测试仪,纯蒸汽品质检测仪安装手册  不凝结气体测试装置  三脚架

手套   笔   电缆扎带 (可重复使用) 蒸汽胶管

不锈钢弯头 蒸汽质量测试仪,蒸汽品质测试仪

双输入数字热电偶指标

316 不锈钢皮托管

橡皮塞,浸管及连接管电子天平和电源适配器蒸汽质量测试

校准证书标准附件上.

简单易用，瞒足规程

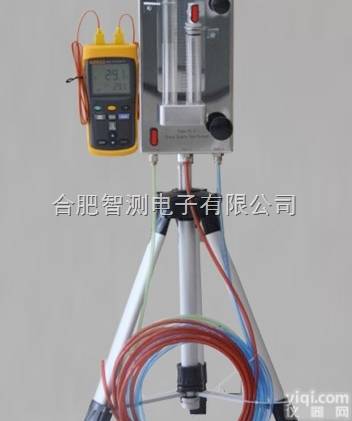

50ⅡSQTK蒸汽质量测试套件，依据EN 285的要求；

提供可靠和有效的测试，而无需使用大型以及难用的设备。

功能齐全，使用便捷

提供了蒸汽质量测试和纯蒸汽取样所需的所有部件，无需额外装备或工具；

蒸汽质量测试套件可以测试非凝结气体，过热度，干度值。

纯蒸汽取样冷凝器的设计满足灭菌要求

收集纯蒸汽冷凝水进行细菌热源测试，

所有与纯蒸汽取样接触的部件都应预先在烘箱里进行灭热源处理。

用于测量：

非凝结气体、过热度、干度值、纯蒸汽质量（取样）。

非凝结气体测试、过热度测试、干度值测试、纯蒸汽质量测试取样。

   我们的蒸汽品质检测设备，产品简单、轻便，功能独特，在现场组合和安装非常容易，测试蒸汽品质方便快捷易操作。同时我们的蒸汽品质检测仪还提供蒸汽取样冷却装置，该装置可在短时间内对蒸汽进行取样并冷却，用于实验室理化分析。

我们的设备主要检测三个方面的指标

1.过热度    2.干度值   3.不凝结气体

满足要求和标准：

蒸汽品质测试仪，纯蒸汽品质检测仪满足EN285以及HTM2031和ZG新版GMP的要求，是通过新版GMP的常用的蒸汽检测装置。

用途：是制药工业中灭菌设备的蒸汽品质检测的专用仪器

应用：主要用于制药、生物、化工等行业，用于过热值、干度值、不凝结气体的检测

主要包括：

注射液和大输液

生物制药，

疫苗

血液制品等。

纯蒸汽冷凝水取样器

   纯蒸汽取样器大大提高了采样速率，专业设计用于蒸汽的冷凝取样，SQTK 502系列纯蒸汽取样器符合HTM2031和EN285标准要求，能高品质高安全性的从蒸汽系统或其它热循环系统进行化学分析，TOC测试，电导率和微生物检测所需要的冷凝水采样。所有样品接触过的部位都采用电解抛光。仪器材质采用316不锈钢，可方便的进行除热源，消毒。
    自排型内部热交换器，容易清洁，自带1.5mm皮托管可从蒸汽管道的中间取样，保证取样的代表性，提高取样的安全性，快装卡箍结构，三脚架，不锈钢纺织软管和专用的仪器箱，提供冷却水的水泵使现场安装测试非常容易，也可选配专用的采样车，可以多个地方频繁采样而不需要重复安装。

纯蒸汽冷凝水取样器技术指标：

材质：316L

尺寸：外径 76MM，高260MM

容量：蒸汽：160ml/minute 水：500ml/minute

承受压力：145psig

纯蒸汽冷凝水取样器 配置冷凝取样器，取样管，蒸汽软管，卡箍，异径管。

【产品名称】：316L纯蒸汽取样冷凝器、冷凝器、管壳式冷凝器等名称。

【材质】：316L不锈钢。

【规格】：可定做非标，管道进出口或蒸汽管道可根据管壳设计定做。

图片上是316L不锈钢φ108*4无缝钢管的管壳内外镜面抛光，蒸汽管道盘管316L不锈钢φ12.7*2软态无缝钢管,进出口φ12.7mm,卡盘25.4mm，316L不锈钢精铸卡箍，耐高温进口硅橡胶密封垫圈，性能更佳。

进出口均为标准卡盘接口,方便安装和快速连接等优点。

纯蒸汽冷凝水取样器

【应用领域】:医药、电子、水处理等。

原理：

取样冷却器适用于蒸汽动力电站及供热设备水汽化验，检测水汽品质过程中的安全取样冷却用。锅炉及热力系统中的水汽大多温度较高，因而不便于取样，也不便于检测，在取样中应加以冷却，所以要把取样点的样品引进取样冷却器中进行冷却，一般要求保证流量在500-700mL/min时，样品能取到30-40度以下，满足中华人民共和国电力行业DL/T 457-91的标准，取样的导管应采用不锈钢管，不宜采用碳钢管或黄铜管，以免样品在取样过程中将采样介质被导管中的金属物腐蚀污染。

纯蒸汽冷凝水取样器适用于温度较高的液体和汽体等介质取样，取样冷却器采用螺旋管式(俗称：蛇形盘管式)表面冷却结构。取样导管均采用耐用、抗腐蚀、不污染采集样品的优质不锈钢管,避免了样品在取样过程中被导管中的金属腐蚀物污染。该产品具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。

图中取样单元材质：整钢机加工，316L不锈钢。

  纯蒸汽冷凝水取样器单元接口：纯蒸汽接口为DN15 长卡箍连接；冷却水进出口为DN20 ASME BPE长卡箍连接；取样口为DN15 对焊连接。

  纯蒸汽冷凝水取样器开关和调节循环冷却水的隔膜阀：手动（塑料手轮，带不锈钢阀盖），阀座为MA25，隔膜为。

  取样阀：290型手动隔膜阀，阀座为MA8。

纯蒸汽冷凝水取样器。
