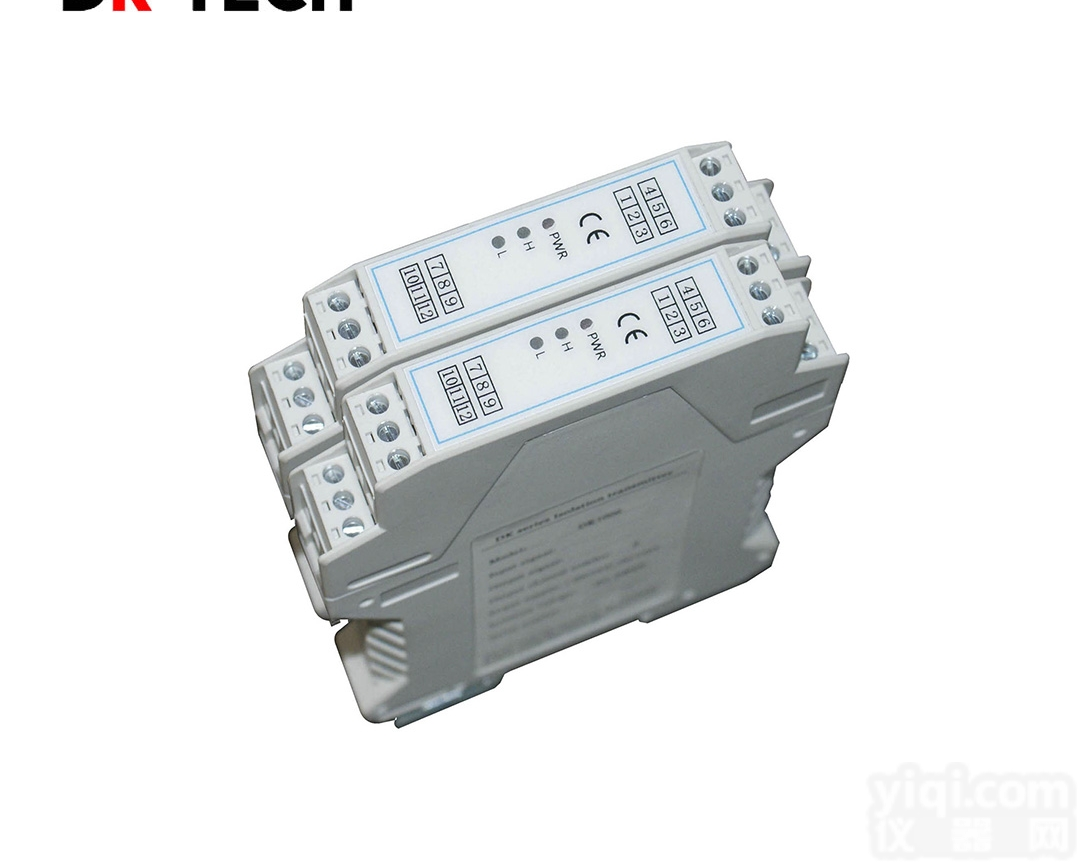

DK3032 高精度直流电流输入型隔离变送器

高精度直流电流输入型隔离变送器产品简介
DK3030系列直流电流信号输入型高精度隔离变送器，DK3030为一进一出型隔离变送器变送器。高精度低温漂，兼容二线制和三线制输入。输出信号7种可选。

高精度直流电流输入型隔离变送器产品特点

可兼容二线制、三线制输入；

变送精度高于0.1%;

低温飘精密电压源设计；

数据转换精度20位AD精度；

一拖二可不同输出类型;

输入

4～20mA

0～10mA

0～20mA

输出

0-5V

1-5V

0-10V

2-10V

0-10MA

0-20MA

4-20MA

通讯
光电隔离RS-485通讯接口

报警

开路报警

高精度直流电流输入型隔离变送器其它详细参数

Ad精度           22位

输入阻抗          <60Ω

馈电电压/电流       24V/25MA

Da精度           16位

输出电压/负载电阻     0-5V，1-5V/RL>120KΩ

输出电流/负载电阻     0-20MA，4-20MA/RL≤650Ω

供电电压           DC:24V(±10%）

电源保护           反向和ESD保护

功耗             <2.7W（24V电源，20mA输出时）

测量精度（20℃）      0.1%FS

温度漂移（0℃~50℃）   50PPM/℃

绝缘强度           2000V AC 1MIN（输入、输出、电源之间）

电磁兼容性         IEC61326-1

使用环境温度        -20℃~50℃

适用现场设备        二线制、三线制变送器

选型尺寸

宽17.5*高99*深114.5mm

35mm导轨安装

选型示例

例如：需要1路0-10ma输入，一路4-20ma输出，输入开路时输出上限，

则选型代码为:

DK3030-IN:0MA10-OUT:4MA20-AM:1
