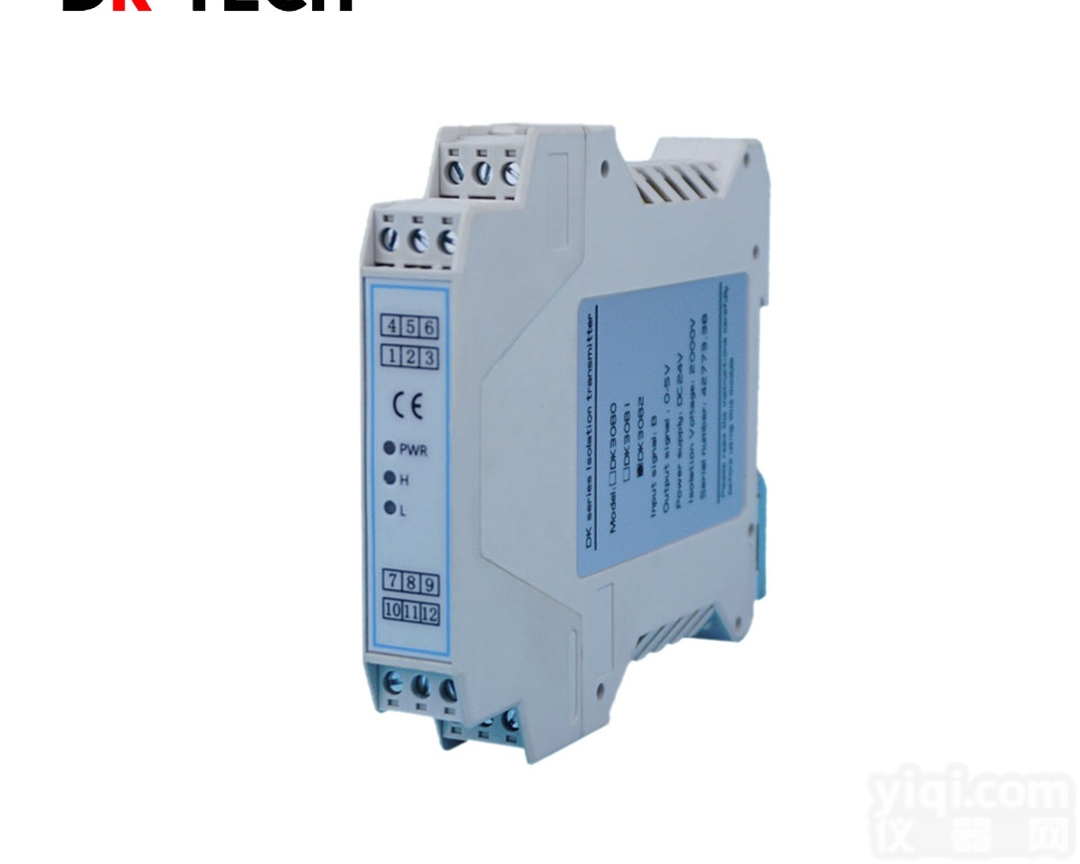

DK3010 无源回路供电ma毫安信号隔离变送器

无源回路供电ma毫安信号隔离变送器

产品特点

无源回路供电ma毫安信号隔离变送器

变送精度高于0.3%;

低温度漂移设计；

无源回路供电；

输入

输入信号 4-20MA,DC

配电电压 UO≥Ue-I*RL-6

输出

输出信号 4-20MA

回路电流 ≤25mA,DC

负载电阻 RL ≥250Ω

输出精度 0.3%F.S

通讯
无

报警
1.低于量程下限
2.高于量程上限

3.断偶

指示灯闪烁报警。

其它详细参数

无源回路供电ma毫安信号隔离变送器

供电电压 Ue=15~30V,DC

电源保护 反向和ESD保护

功耗 0.1w

响应时间 <5ms

温度漂移（0℃~50℃） 50PPM/℃

绝缘强度（输入、输出、电源之间） 2000V AC 1MIN

绝缘电阻（输入、输出与外壳之间） ≥100MΩ

电磁兼容性 IEC61326-1

使用环境温度 -20℃~50℃

使用环境湿度 10%~90%RH

安装方式 35mm导轨安装

适用现场设备 二线制变送器，模拟毫安信号变送器

无源回路供电ma毫安信号隔离变送器

选型尺寸

选型示例
无
