串（并）联调频谐振试验装置TXB系列

产品概述：串（并）联谐振系列试验装置主要是用于解决对大容量或高电压的被试品进行交流耐压的问题，根据新的试验规程而研制的新型交流耐压装置。主要适用于电力系统、工矿企业、交通、邮电部门、科研单位对电缆、发电机组、GIS、变压器、互感器、高压断路器、绝缘子等设备进行交流耐压（交接和预防性试验）的现场试验装置。

主要特点：设备组成各部件体积小、重量轻、便于搬运、现场试验尤为方便。装置品质因数高，试验时所需电源容量小，为试验容量的1/20～1/30。电抗器采用积木式结构，现场试验时容量、电压扩展方便自如。

适用范围：

1.      35KV、110KV、220KV、500KV变电站运行设备交流耐压

2.      110KV～500KV高压组合电器（GIS）交流耐压

3.      10KV～220KV交联乙烯高压电缆交流耐压

装置组成：

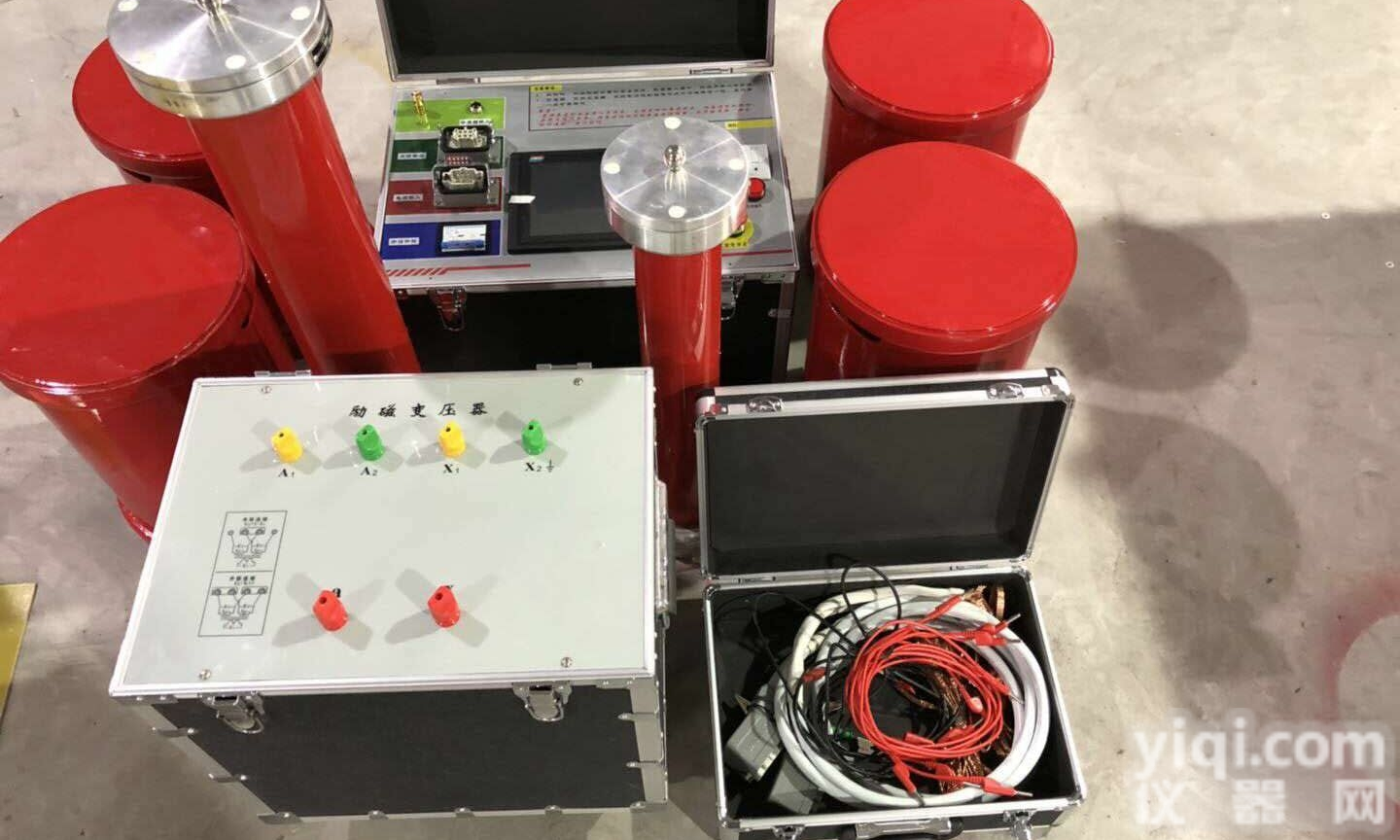

成套装置由操作台（变频电源），激励变压器，谐振电抗器，测量分压器组成。（见下图）。谐振电抗器L与负载电容Cx组成高压谐振回路。

控制台







TXB系列串（并）联调频谐振试验装置价格

（1）“电源”开关：在打开此开关前，一定要看“使用注意事项”一节。  （2）“启动”按钮：按此钮后，调节电压调节旋钮，调至电压表指示为所需电压，并将此高压输出到高 压输出端进行耐压测试。  （3）“复位”按钮：耐压测试结束后，按此钮，使输出电压复位（即断开电），当超漏报警时，按此钮 也使仪器复位。  （4）电压调节旋钮，用来调节测试电压大小。  （5）“外控”接口：用于远程控制耐压仪启动或复位，此操作只能用于不定时操作，如需定时只能在不 使用外控的情况下。  （6）高压输出端：测试电压由此输出。  （7）“测试”指示灯：此灯亮表示高压送到了输出端，灯熄即高压断开。 （8）“超漏”指示灯：被测物中电流大于漏电流开关所预置值，此灯就会亮。 （9）“测试端”接线柱：测试电压的另一连接端，或叫做测试电流的返回端。 （10）“定时选择”按键：输出高压持续时间选择2/5/10/15/30/60（s）。









TXB系列串（并）联调频谐振试验装置价格 （11）“漏电流选择”按键：预置漏电流上限值0.5/1/2/5/10/20(mA)；MS2670A为100mA。 （12）“5kV”指示灯：当电压量程开关处于5kV档时此灯亮，MS2670D为3kV档。  （13）“1.5（3.0）kV”指示灯：当电压量程开关处于1.5kV档时此灯亮，MS2670A为3.0kV档。 （14）电压量程开关：作为测试电压0～1.5(kV)/0

～5(kV)电压转换，MS2670A:为0～3(kV)/0～5(kV)， MS2670D:为0～1.5(kV)/0～3(kV)，切换时一定要在复位状态下进行，否则会烧坏仪器。 （15）电压表：指示输出电压的大小。`  （16）电源插座：输入AC220V/50Hz电源，内装保险丝
