ES5001数字式电流记录仪

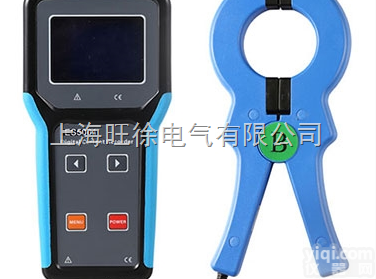

ES5001数字式电流记录仪图片

ES5001数字式电流记录仪

简单介绍

 ES5001数字式电流记录仪是为了方便现场电流使用状态监控记录而精度设计的，采用大容量TF卡保存确保了无间断监测的高精度、高稳定性、高可靠性，由主机、电流钳、通讯线、电流监控软件、内存卡等组成。其广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。



ES5001数字式电流记录仪  的详细介绍

产品特性：

具有实时时钟，大屏显示，USB数据导出等功能方便易用。同时具有TF卡超大存储空间，能存储9999组数据，还具有自动存储间隔时间设定功能，从1～60分钟内设置。



监测软件具有在线实时监控与历史查询功能，具有历史数据读取、查阅、保存、分析、处理、排序、报表、打印等功能。



ES5001数字式电流记录仪

功 能： 交流电流测量记录，在线监控记录，线路检修，故障查找

量  程： 0.0mA-1000A

分  辨  率： 0.1mA

钳口尺寸： Φ50mm

数据接口： 标准协议，USB传输

记录时间： 节电模式下连续工作10天

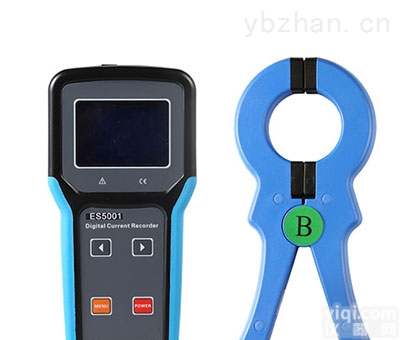

ES5001数字式电流记录仪图片

规格参数：



型 号 ES5001

量 程 0.0mA-1000A

钳口尺寸 Φ50mm

分辨率 0.1mA

精 度 ±2%±5dgt

功 能 交流电流测量记录，在线监控记录，线路检修，故障查找

电 源 DC6V 镍氢充电电池 1.2V×5

测试方式 钳形CT，均值检流

显示模式 LCD：128dots×64dots

频 率 50/60Hz

主机尺寸 宽高厚100mm×204mm×35mm

电流钳尺寸 长高厚50mm×160mm×25mm

质 量 主机：409g（含电池） 充电器：83.5g

电流钳：468g

LCD尺寸 显示域：62mm×44mm

采样速率 2次/秒

储存介质 TF卡

数据存储 9999组（掉电或更换电池不会丢失数据）

设定时间 1～60分钟内设定记录间隔时间，0分种为不自动存储

记录时间 节电模式下连续工作10天

实时时钟 有

时钟设定功能 有

数据接口 标准协议，USB传输

线路电压 AC600V以下线路测试

溢出显示 超量程溢出功能：“OL”符号显示

电池电压 当电池电压降到5.2V时，电池电压低符号显示，提醒要充电，此时测量的数据同样是准确的。

额定功率 节电模式下15mA，Z大25mA

引线长度 标准2米

工作温湿度 -10℃～40℃；80%rh以下

存放温湿度 -10℃～60℃；70%rh以下

绝缘电阻 20MΩ以上,1000V

适合安规 IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准)









ES5001数字式电流记录仪图片

特点编辑

★ A．重量轻，带载能力强！

★ B. 输出电流：三相平衡，波形为标准正弦波

★ C. 三相同调、每相分别调节均可

注：三相大电流发生器（可根据用户要求增加电流）。

功能特点：（1）进口铁芯体重小

（2）0.5级数字式真有效值表头

（3）无需外附标准CT及电流表

（4）可粗调细调零位指示电源220/380/66V

大电流发生器是采用节能型高导磁升流器，仪器为真有效值0.5级数字表指示。并配数字式电秒表，可满足时间测量。具有输出功率大、抗过载能力强、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验之用。 输入电源：AC 220V 50Hz。 额定输出：0-1500A、2000A、3000A、4000A、 输出端开口电压≥6V。 外形尺寸：540x300X250（mm）
