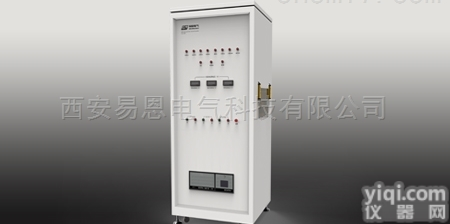

EN-3020C IGBT静态参数测试系统
EN—3020C测试系统（以下简称系统）是西安易恩电气科技有限公司推出的IGBT静态测试系统，该系统符合国军标GJB128-86和国家标准GB/T 4587-94测试规范。
系统适合工厂、研究所用做IGBT及其模块的筛选、检验、分析以及器件生产厂用做生产测试，是一款针对IGBT的各种静态参数而研制的智能测试系统。
系统标准功率源为3500V/200A，电流Z大可扩展至2000A。
系统的自动化程度高，按照操作人员设定的程序自动工作，实现全自动化的智能测试，计算机记录测试结果，测试结果可转化为文本或 EXCEL 格式存储。测试方法灵活，可测试器件以及单个单元和多单元的模块测试。
系统采用品Pai工控机，具有抗电磁干扰能力强，排风量大等特点
系统安全稳定，PLC 对设备的工作状态进行全程实时监控并与硬件进行互锁。
EN-3020C测试系统中控制系统主要由计算机控制系统和PLC控制系统组成
计算机控制系统
计算机控制系统是该测试设备的ZX控制单元，设备有一部分的工作程序、工作时序、开关的动作状态，数据采集等均由计算机完成。计算机
采用研华工业控制机，具有抗电磁干扰能力强，排风量大等特点。
计算机中，装有美国国家仪器公司生产的数据采集卡NI PCI6221卡2块，NI PCI6221是一块多功能的数据采集卡，具有三组数据端口，16/8个
模拟量输入端口，两个模拟量输出口、两个定时器计数器。
PLC控制系统
控制系统除工控机外，还采用了欧姆龙系列的PLC，PLC主要对设备的工作时序、开关动作等进行控制，并且与计算机进行通讯，完成了整个系
统的自动控制功能；PLC不仅控制开关的动作，而且对系统中主要开关的工作状态进行实时监控，并与硬件进行互锁，实现了可靠的安全控制功能。
EN-3020C系统是专为测试IGBT而设计。能够真实准确测试出IGBT的各种静态参数：其测试范围如下：
1）栅极-发射极漏电流测试 VGES、IGES
2）栅极-发射极阈值电压测试 Vge（th）
3）集电极-发射极电压测试测试 VCES、ICES
4）集电极-发射极饱和电压测试测试 Vge（sat）、IC
5）二极管压降测试测试 VF、IF
6）二极管反向Z大可恢复直流电压测试 VR、IR
3、外形尺寸和电源要求
尺 寸：800×800×1800（mm）
质 量：210kg
环境温度：15~40℃
工作电压：AC220V±10%无严重谐波
电网频率：50Hz±1Hz
通信接口： USB RS232
系统功耗： 380W
| ||||||||
| ENJ 35200 IGBT | ENJ 30200 IGBT | ||||||
静态参数自动测试系统 | 静态参数手动测试系统 | |||||||
| ||||||||
| ||||||||
| ||||||||
| ||||||||
| ||||||||
| ||||||||
| ||||||||
| 100-3500V±5%±10V | 100-3000V±5%±10V | ||||||
| ||||||||
| ||||||||
| ||||||||
| ||||||||
| 10-200A±5% | 10-200A±5% | ||||||
| ||||||||
| 100-3500V±5% | 100-3000V±5% | ||||||
| ||||||||
| ||||||||
| ||||||||
| ||||||||
| ||||||||
| ||||||||
| ||||||||
| ||||||||
| ||||||||
|
| 10-200A±5% | 10-200A±5% | |||||
| ||||||||
| ||||||||
