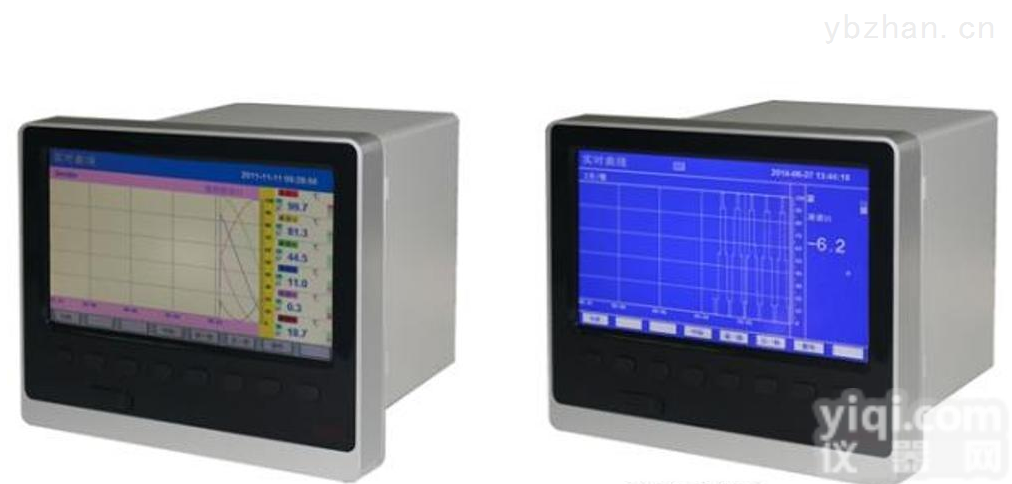

8600 8600B 虹润液晶显示NHR-8600 8600B系列8路彩色 蓝屏流量无纸记录仪表

 概述

 功能特点

★7英寸800*480点阵宽屏TFT高亮度彩色图形或蓝底白字液晶显示，LED背光、画面清晰、宽视角。
★全中文人机界面，操作使用极其简单，组态简便可靠，软件密码锁保证组态安全。
★采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换响应时间≤0.3S，实时检测、显示、记录、报警;提供二、四、六、十二、十六、二十四路6种数显画面供用户选择。
★全隔离万能输入，每个通道信号切换无需跳线，可通过软件组态更改信号类型。
★每个通道均可设置成流量累积，zui多可设置8路流量累积。
★提供月、日、时、班报表功能。
★具有掉电记录功能，防止断电窃汽。
★拥有供需双方贸易结算纠纷的小流量补足、超额补足计量、小信号切除等功能。
★带8路流量累积运算功能，支持孔板、涡街等流量装置及蒸汽、水、一般气体等补偿介质的补偿运算。
★全新T6输入法，支持汉字拼音输入，数字、英文、特殊符号等选择输入。
★外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。
★标准串行通讯接口，支持ModBus-RTU通讯协议。
★10M  Ethernet 标准RJ45接口，支持ModBus-TCP通讯协议。
★配备标准USB2.0接口，U盘支持FAT、FAT32格式，历史数据转存快捷方便，zui大可支持8G容量。
★支持SD卡扩展功能，SD卡支持FAT、FAT32格式，延长数据记录时间，zui大可支持8G容量。
★用大容量FLASH闪存芯片保存设置参数和历史数据，断电后数据可*保存。
★全铝密封外壳，保证仪表在恶劣环境中正常工作。

 主要技术指标

1、输入信号：zui多24通道隔离型万能信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。
2、信号类型：
   标准电压信号：0～5V、1～5V、0～10V、±5V；
   标准电流信号：0～10mA 、4～20 mA 、0～20 mA；
   毫伏信号：0～20mV、0～100mV、±20mV、±100mV；
   热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
   热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
   线性电阻信号：0～400Ω
   频率信号：PI
3、精度：±0.2%FS；
4、采样周期：1秒。
5、存储容量：内部Flash存储器容量64M Byte。
6、记录时间：12通道，64M Byte容量。（不断电连续记录）

计算公式：记录时间（天）=

（备注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数，一路流量按两路通道数计算。）

7、模拟量输出：4~20mA(负载电阻≤380Ω)、0~20mA(负载电阻≤380Ω)、0~10mA(负载电阻≤760Ω)、1~5V（负载电阻≥250KΩ）、0~5V（负载电阻≥250KΩ）、0~10V（负载电阻≥10KΩ）。
8、报警输出：zui多18路报警继电器常开触点输出，触点容量1A／250VAC（阻性负载）。
9、配电：变送器配电电源，额定电压24VDC，zui大电流250mA。
10、通讯接口：隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。
11、自动判断饱和蒸汽和过热蒸汽
12、累积范围：0.0～1999999999.9
13、供电：电压范围85～264VAC，12～36V DC可选；频率：50/60Hz；zui大功耗：20W。
14、工作条件：工作温度：-10～50℃；湿度：10～90％（无结露）。

 显示画面

 仪表选型

NHR-86 □-□/□-□-□-□-□ 8路彩色流量无纸记录仪
       ①   ②  ③ ④ ⑤ ⑥
NHR-86 □B-□/□-□-□-□-□ 8路蓝屏流量无纸记录仪
       ①    ②  ③ ④ ⑤ ⑥

备注1：仪表带8路流量累积运算功能，从万能输入或频率输入通道中选择，其余通道可作为流量补偿通道或测量显示通道。
备注2：模拟输出通道数+继电器输出通道数≤18。
