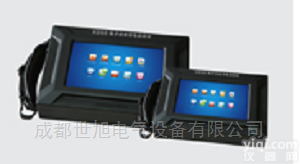

sx 电力设备带电巡检仪承装修试电力资质

1 产品用途



    以Xpad智能仪器终端为平台，内嵌相关信号处理电路，通过高频、超高频、超声波等各类专业信号采集单元，实现电力设备的带电状态下的巡回检测。



2 功能特性



2.1 研发背景



    本产品主要针对国家电网《电力设备带电检测技术规范》相关带电检测要求研制。



2.2 检测平台



    Xpad1、Xpad2或Xpad3。



2.3 信号采集



    可选配本所研制的相关检测单元，接口电路能直接匹配绝大多数第三方相关检测单元（传感器）。

    特殊情况不能直接匹配的，本所强大的底层电路与软件研发能力，也可通过升级方式加以实现。



2.4 诊断分析



    具备单周期、峰值、PRPD等多种检测方式，可提取峰值、有效值、相位、放电次数、全（半）周期振幅等参量。

    具备周期图谱、统计图谱、趋势图谱、频域图谱、PRPD图谱等多种图谱表达方式。

    具备探测阀值、故障阀值、显示屏蔽、量程与统计、计量方式等设置分析功能。

    分析软件中收集了本所在长期研发、售后服务中积累的以及国内外业界高度认同的相关典型图谱。具备自动相似性检索比对或人工印影比对功能，辅助试验人员确定缺陷性质和程度。

    对数据指标，可以通过检索库中的标准数据或历史数据加以比对。

    通过外插相位同步单元，可锁定局放信号在高压波形中的真实相位。



2.5 广域检测



    巡检仪可内嵌3G通信模块，可作为广域测量系统的过程层和间隔层使用，或者作为带电检测车的检测前端平台使用。



2.6 快速巡检



    具备耳机监测快速巡检功能。即检测单元获得检测信号直接表达为不同强度的音频，只要通过耳机监测即可粗略判定设备状态。



2.7 现场适用性



    现场检测时，检测终端可以手持、颈挂或三角架落地方式使用，非常适合现场带电检测。



2.8 校验



    检测单元已充分考虑校验需要，可以在实验室校验，也可在有条件的现场校验。校验偏差可直接通过测控软件修正。



3 技术指标



3.1 高频局放检测



    检测波段：2～30MHz；

    检测灵敏度：-100dB/10pc；

    使用方式：开口包夹或闭口穿心；



3.2 超高频局放检测



    对象检测频率：300～1500MHz；

    噪声传感器检测频率：20～3000MHz；

    灵敏度：-80dBm；



3.3 接触式超声波传检测



    电源：AC220V/50Hz; 电池：24V/H;

    尺寸：236×177×53mm; 重量：1.5Kg;

    工作环境：-10～45℃; RH≤95%。



3.4 非接触超声波检测



    检测频率：ZX频率40KHz；灵敏度：≤20pC；



3.5 暂态地电压检测



    信号采集：电容耦合；检测频率：3～100MHz；

    测量范围：-20～60dB/mV；



3.6 信号通道



    检测通道：独立双通道，同步采样；

    典型采样频率：65M/S；采样精度：16位；



3.7 终端平台



    尺寸：236×177×53mm,重量：≤1.5Kg；

    工作环境：-10～45℃，RH≤95%；

    电源：AC220V/50Hz，电池24V/H；



3.8 无线通信模块



    3G模块

    Z大下行速率：14.1Mbps；

    Z大上行速率：5.7Mbps；支持TCP/IP协议；

    工业级WIFI模块

    支持IEEE 802.11b/g/n无线网络；

    Z大传输速率：11Mbps；有效传输距离：<300m；



3.9 无线时基同步模块



    本地同步距离：≤300M；GPS同步距离：无限；

    同步精度：≤1μs。
