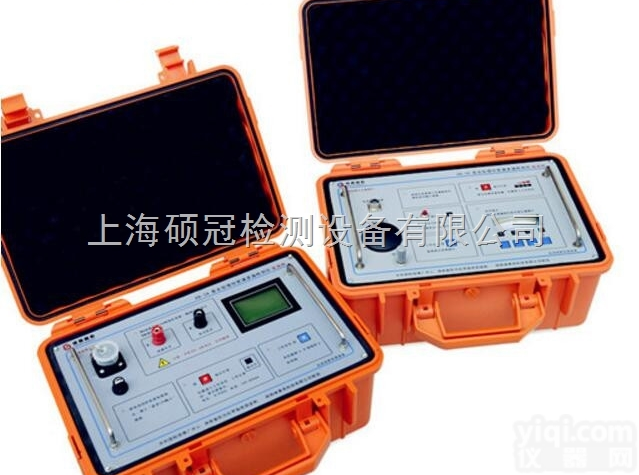

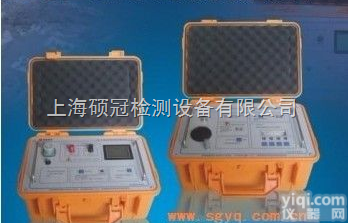

DB-3A 型堤坝管涌渗漏检测仪


DB-3A 型堤坝管涌渗漏检测仪

关键词；堤坝管涌渗漏检测仪，堤坝管涌渗漏探测仪

——世界上唯yi能在汛期恶劣条件下快速、准确探测管涌渗漏的仪器

  普及型堤坝管涌渗漏探测系统由信号发送机、接收机和传感器三部分组成，以“流场法”和“伪随机多频信号”理论为基础，应用了“流场法”查漏技术、强化流场异常的测量技术、电流密度场高分辨率快速检测技术、电流密度多分量检测技术、强抗干扰技术、普及型仪器等技术，是土坝、石坝或混凝土坝等各种坝体和坝基的管涌渗漏探测的专用检测仪器，能对堤坝管涌渗漏入水口进行高jing确度、高准确度和快速探测，可广泛应用于江河、水库的堤坝防护、养护工程，为汛期紧急抢险和灾后治理提供科学决策依据。

仪器特点如下：

  （1）原理新颖，采用微分测量，灵敏度高，分辨率高；

  （2）应用“伪随机”电流场，抗干扰能力强；

  （3）探头在水中测量，对堤坝渗漏管涌入水口探测精度高；

  （4）直接探测，连续扫描测量，速度快；

  （5）用音乐监听或表头显示等方式查找渗漏部位，操作简单，容易掌握，易于推广；

  （6）适应性强，适用于不同类型堤坝与坝基、不同水流速度和不同气候条件。

产品主要应用领域:

1、堤防、水库管涌渗漏检测

2、病险水库治理

3、矿山坑道突水预警

4、基坑帷幕渗漏检测

产品特点：

1、方法国际SC

流场法原理新颖，属国际SC。利用正常流场与异常流场的

微弱差异，人工发送特殊的伪随机电磁场以强化异常流场，

并采用微分连续扫描检测异常流场。

2、性能可靠

    (1)、采用微分测量，分辨率高。

    (2)、应用伪随机电磁场，抗干扰能力强。

    (3)、高精度传感器对管涌、渗漏入水点探测定位精度高，精度优于1M。

    (4)、连续扫描观测，探测速度极快，相对探测深度大。

    (5)、 用音乐监听或图象显示等方式查找渗漏部位，操作简单。

3、工作效率高

    (1)、探头在水中移动的速度可达每小时3.6公里

    (2)、可实时判断渗漏进水口，单点测量时间约60秒。

主要性能指标

A、DB-3A 型堤坝管涌渗漏检测仪发送机主要技术指标如下：

    1、输出频率：输出频率稳定度(7h内漂移)优于7×10-4；

    2、输出电压：Z高电压幅值不小于90V（峰—峰值）；

    3、发送电流：Z大电流不小于500mA（峰—峰值）；

    4、连续工作时间：

       当输出电流为200mA（峰—峰值）时，连续工作时间>10h，

       当输出电流为300mA（峰—峰值）时，连续工作时间>8h，

       当输出电流为400mA（峰—峰值）时，连续工作时间>5h，

       当输出电流为400mA～500mA（峰—峰值）时，连续工作时间>3h；

B、 DB-3A 型堤坝管涌渗漏检测仪接收机主要技术指标如下：

    1、ZX频率为f0，3dB带宽≤1/f0;

    2、灵敏度：>1.0×10-4A/m2；

    3、输入阻抗：>150kΩ；

    4、工频抗干扰：>50dB；

    5、连续工作时间：>7h。

C、 温度影响

    工作温度：-5℃～45℃

    存储温度：－20℃～60℃
