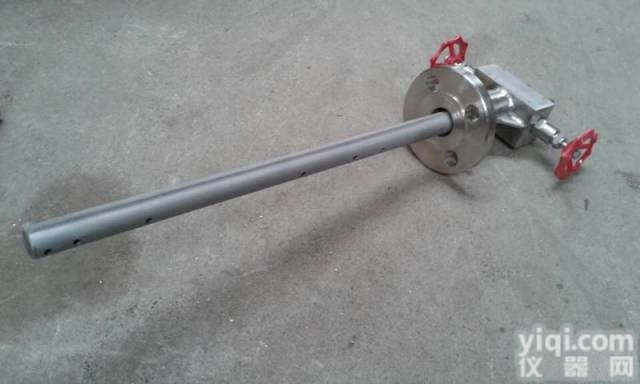

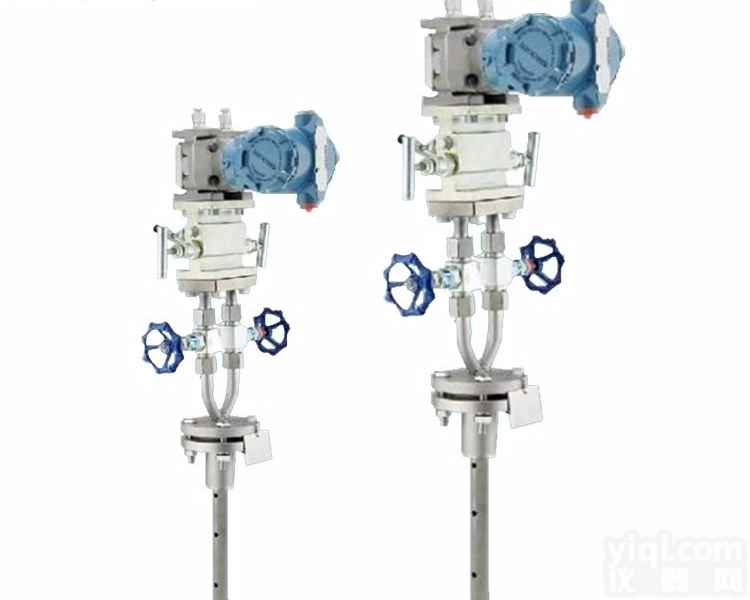

插入式德尔塔巴流量计
- 产地：淮安市
- 供应商：金湖力科仪表有限公司
- 供应商报价：面议
- 标签：插入式德尔塔巴流量计
产品库
一、产品介绍：
LKDTB系列德尔塔巴流量计是运用差压式的工作原理和插入式的安装方法设计而成的一种流量传感器。它的工作原理，这是一种特殊的节流装置，其输出是差压。该传感器通过探头（或探针）取压，探头前后有两排不均匀分布的若干个引压孔（取压管直径约Φ20，取压孔低压孔径Φ8）。通过两排引压孔将管道从上到下（从左到右）的不同压力（流速）平均后形成了差压，进而可以计算出质量流量或体积流量。
二、产品适用范围
1、 公称直径：www.jhlkyb.com25mm≤DN≤6000mm
2、 公称压力：PN≤25MPa
3、 介质温度：t≤650℃
4、 精度等级：0.5111级，1级，1.51111级
三、结构形式
LKDTB德尔塔巴流量计是检测杆、取压口组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，www.jhlkyb.com在检测杆背流面上设有多个静压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。
理论基础
四、德尔塔巴流量计选型表：
项 目 | 代 码 | 说 明 | ||||||
LKDTB |
| 匀速管流量计 | ||||||
传感器类型 | W |
| 威力巴流量传感器 | |||||
A |
| 阿牛巴流量传感器 | ||||||
D |
| 德尔塔巴流量传感器 | ||||||
介质类型 | Y |
| 液体 | |||||
Q |
| 气体 | ||||||
Z |
| 蒸汽 | ||||||
流体温度 |
| 2 |
| ＜200℃ | ||||
5 |
| ＜500℃ | ||||||
流体压力 |
| 1 |
| ≤1.6MPA | ||||
2 |
| ≤4.0MPA | ||||||
3 |
| ≤6.3MPA | ||||||
4 |
| ≤10.0MPA | ||||||
5 |
| ≤25.0MPA | ||||||
精度 |
| 1 |
| 1.0级 | ||||
2 |
| 1.5级 | ||||||
3 |
| 2.5级 | ||||||
连接方式 |
| 1 |
| 螺纹连接 | ||||
2 |
| 法兰连接 | ||||||
口径 |
| DN | 用数字表示（公称通径） | |||||
附件（选配） |
| F | 带可拆卸安装球阀 | |||||
| J | 带截止阀 | ||||||
| L | 带冷凝管 | ||||||
| S | 带三阀组 | ||||||
| CB | 差压变送器 | ||||||
| XJ | 流量积算仪 | ||||||
| BC | 温压补偿带温度与压力传感器 | ||||||
|
|
|
| |||||
