雷尼绍Equator300比对仪

3轴Equator 300机器：

• 随配6端口测针交换架

• 随配SP25测头系统

• 随配控制器

• 随配一个夹具板

• 随配停止按钮组件或操纵杆组件

Equator 300控制器选件

• Equator 300控制器，配有MODUS Organiser

• Equator 300控制器，配有MODUS Organiser

和MODUS Equator

Equator 300附件

• 夹具板

• 夹具板垫高块

• 信号灯

• 输入/输出接口单元

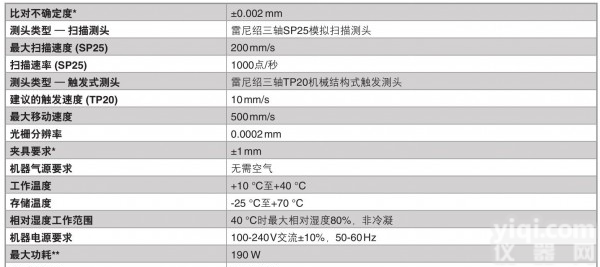

系统特点

工作空间 XY Ø300 mm

Z 150 mm

比对不确定度* ± 0.002 mm

扫描速率 1000点/秒

夹具要求 ±1 mm

气源要求 无需空气

机器重量 25 kg

* 在Equator上测量的程序包括在工件表面上定义一系列测量点。

定期在坐标测量机上测定标准件可为每个测量点建立基准值。再在

Equator上测量同一标准件的同一测量点，进行所谓的“标准值”

控制，以便与经过验证的坐标测量机建立关联关系。随后，定期采

用“重新校对”工序来解决环境条件的变化。

在重新校对之后立即进行尺寸和位置测量，相对于验证的标准件的

测量将具有± 0.002 mm的比对不确定度。此规格适用于每个工件都

在相对于标准件1 mm范围内夹紧的情况。
