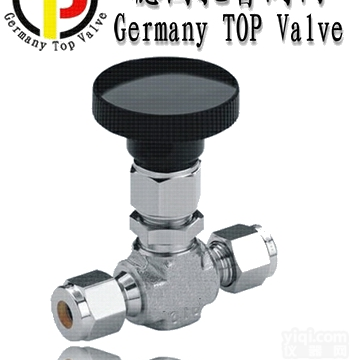

进口卡套针型阀
- 产地：上海市
- 供应商：上海丹特阀门有限公司
- 供应商报价：面议
- 标签：进口卡套针型阀
产品库
进口卡套针型阀
序号 NO. | 零件名称 Part name | 材质 Material |
1 | 卡套 Ferrule & Ferrule Set | 20# A105 SS304 SS304L SS316 SS316L |
2 | 连接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
3 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
4 | 阀盖垫片 Bonnet Gasket | 紫铜（Red copper） PTFE RTFE |
5 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
6 | 填料垫 Packing Seat | PTFE 柔性石墨（Expanded Graphite） 金属盘根（Ma and Graphite） |
7 | 填料 Packing | PTFE 柔性石墨（Expanded Graphite） |
8 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
9 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
10 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
11 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
12 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
进口卡套针型阀
型号 | D0 | L | H | D1 |
J91W/H-1 | ø8 | 38 | 92 | ø70 |
J91W/H-2 | ø10 | 38 | 92 | ø70 |
J91W/H-3 | ø12 | 39 | 92 | ø70 |
J91W/H-4 | ø14 | 40 | 94 | ø70 |
J91W/H-5 | ø18 | 42 | 100 | ø80 |
