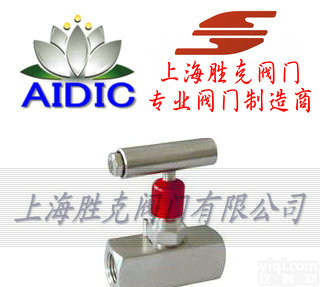

进口内螺纹针型截止阀

零件名称Part name

阀杆、阀盖Stem、Bonnet

阀杆、阀瓣Stem、Disc

填料Packing

J13W-16P

铬镍不锈钢
Cr，NI Stainless steel

铬镍不锈钢
Cr，NI Stainless steel

聚四氟乙稀、柔性石墨
PTEF，Soft graphite

H13W-160、J13W-40

优质碳钢
Hihg grade carbon steel

铬不锈钢
Cr，Stainless steel

型号
Type

公称压力（MPa）Nominal pressure

试验压力（MPa）Test pressure

工作压力（MPa）Working pressure

工作温度（℃）Working temperature

适用介质
Applicable mediun

壳体
Shell

密封（液）
Seal

密封（气）
Seal

J13W-16

1.6

2.4

1.76

0.6

1.6

P＜540℃

液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.

J13W-40P

4.0

6.0

4.4

0.6

4.0

J13W-160

16.0

24.0

17.6

0.6

16.0

C＜425℃

J13W-320P

32.0

48.0

35.2

0.6

32.0

公称直径DN（mm） Nominal diameter

管螺纹G
Source ioint

尺        寸   Dimensions

重量（Kg）
Weight

D0

L

H

H1

D

6

1/4

60

55

90

100

4

0.63

10

3/8

60

60

92

102

5

0.65

15

1/2

65

65

97

107

6

0.8

20

3/4

80

80

109

121

8

1.07

25

1

100

90

122

132

10

1.8

32

11/4

140

128

180

191

15

5.0

40

11/2

160

148

200

215

18

7.2
