Q341F Q341F碳钢蜗轮球阀
- 型号：Q341F
- 产地：上海市
- 供应商：上海工良阀门有限公司
- 供应商报价：面议
- 标签：Q341F碳钢蜗轮球阀
产品库

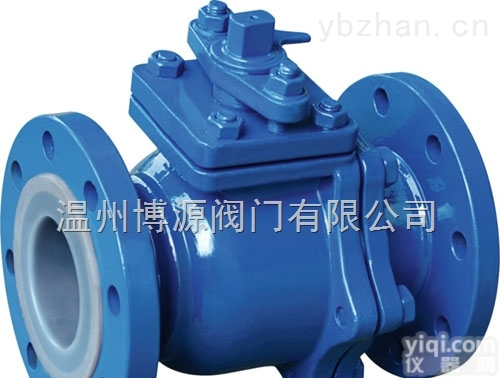

上海工良阀门厂Q341F碳钢蜗轮球阀
产品口径：DN50-DN200
产品简介：制造标准：ZGGB,化工标准HG,机械部JB,
美标ANSI,API,日本JIS,JPI,德标DIN,英标BS生产。
阀体材质：不锈钢,钛合金钢,铬钼钢,低温钢,锻钢,
铜,铸铁,铸钢,碳钢,WCB,WC6,WC9,20#,25#,A105,
F11,F22,304,304L,316,316L等。
工作压力1.0Mpa-50.0Mp,个别产品可耐到100.0Mp。
工作温度：-196℃-650℃,个别产品可耐到1200℃
连接方式：卡箍,卡套,承插焊,对焊,焊接,
法兰,外螺纹,内螺纹。
驱动方式：电动,液动,气动,手动。
概述：
上海工良阀门厂 Q341F蜗轮球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
在各种阀门中，球阀的流动阻力zui小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
技术规范:
| 设计依据 | 国标系列 | 美标系列 | |
| 设计标准 | GB/T12237 | AP16D | ANSI B16.34 |
| 法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 |
| 结构长度（焊接） | GB/T15188.1 | AP17D | ANSI B16.10 |
| 连接法兰 | GB/T9113 | ANSI B16.5、B16.47 | |
| 对焊端 | GB/T12224 | ANSI B16.25 | |
| 试验和检验 | GB/T9092 | AP16D | AP1598 |
主要零件材料:
| 序号 | 零件名称 | 材质 | |
| GB | ASTM | ||
| 1 | 阀体 | WCB | A2116-WCB |
| 2 | 密封圈 | PTFE | PTFE |
| 3 | 球体 | 1C18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石体 | WCB | A216-WCB |
| 7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304F/.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料压盖 | WCB | A2116-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 挡圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | K33 | A47-667 |
| 13 | 阀杆 | 1Cr33 | A276-410 |
| 14 | 螺钉 | 35 | A193-B7 |
| 15 | 止推垫片 | PTFE | PTFE |
主要外形尺寸:
| 公称通径 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
| L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
