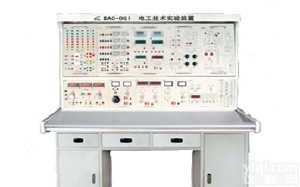

SAC-DGII-B SAC-DGII-B电工技术实验装置

SAC-DGII-B电工技术实验装置

适用范围：该产品适用于“电工学”、“电路原理”等高校教学课程的基本实验。

产品特点

　　实验控制屏双层结构。 控制屏分两层，下层设置了在各实验过程中所需要的电源、信号源，上层为实验挂箱平台，挂箱尺寸465×300mm，可同时挂五个大挂箱。

　　交互式数据传输功能
　　　　真正实现计算机实时数据采集、图像处理、网络监视管理和交换功能。

　　采集数据传输和显示的同步功能
　　　　实验台上电源、测量仪表、信号源的状态检测和数据实现实时采集，同时采集数据同步显示在实验操作画面里。

　　网络功能设计合理
　　　　在网络或服务器出现故障时学生机仍能正常使用，并且学生的实验数据不会丢失。当网络或服务器恢复正常后系统能自动将学生实验信息上传至服务器。

　　安全可靠
　　　　整体系统具有独特的漏电保护功能，并且将强电弱电实验的插座、导线分开，两种导线只能与相应内孔的插座配合，保障操作安全可靠

　　智能测试仪表：
　　　　全部为数字式测试仪表，具有智能接口；表头可以随意拆卸，易于维护。其中智能交流多功能数字表，该表为计算机控制，触摸按键，可测量功率、功率因数、交流电压、交流电流，可一表多用，并能够自动换量程。所有的检测仪表、指示仪表均有隔离保护和计算机接口。

主要技术指标

　　（1） 工作电源：三相四线制380V/220V±10%（50HZ）交流电源；
　　（2） 输入电源功率：0.5KVA
　　（3） 工作环境：温度－10～＋40度，相对湿度不大于85%（25度）
　　（4） 整机外型尺寸：1550（长）×730（宽）×1580（高）mm
　　（5） 实验台侧板尺寸：400（长）×730（宽）
　　（6） 整机重量：约150KG
　　（7） 绝缘电阻：大于3兆欧
　　（8） 漏电保护：漏电动作电流不大于30mA，动作时间不大于0.1秒

系统概述

　　该系统由实验装置硬件系统、学生机实验管理系统软件、教师服务器实验管理系统软件、网络系统和自动刷卡系统组成，各组成部分可根据需要进行选择。

　　硬件系统组成

　 　　硬件系统由实验控制台、电源及信号源系统、实验挂箱、仪器仪表、智能系统组成。

　　（一）电源、信号源及仪表部分（有通讯接口）

　　　　（1） 三相／单相交流电源控制屏
　　　　　　提供三相380V电源，三个LED数显表（三位半）指示，有通讯口，三相漏电保护器，单相220V，钥匙开关，启停控制及整机交流电源。
　　　　（2） 可变交流、固定交流源
　　　　　　提供 0－250V连续可调，指针表显示，输出有保护。
　　　　　　固定交流源 0／6／12／16／20／24V（0.5A）±10%,指针表指示。
　　　　（3） 双路直流可调稳压电源
　　　　　　0－30V直流电压表三档指示，三位半数显表指示，有通讯口；具有短路过流保护并报警功能。
　　　　（4） 恒压源、恒流源板
　　　　　　恒压源 ±5V <800mA
　　　　　　＋12V <500mA
　　　　　　－12V <500mA
　　　　（5） 智能函数信号发生器（含频率计）
　　　　　　波形: 正弦波、三角波、方波、脉冲波、锯齿波。
　　　　　　频率范围：0.3Hz～3MHz
　　　　　　输出幅度：不小于20VP-P
　　　　　　频率计测量范围: 10Hz～20MHz
　　　　　　有TTL/CMOS输出
　　　　　　功率输出：4W
　　　　　　有RS485通讯接口
　　　　　　单脉冲：有
　　　　（6） 测量仪表：
　　　　　　包括以下仪表：（全部有通讯接口）
　　　　　　①直流电压表0-20V
　　　　　　②直流电压表0-200V
　　　　　　③直流电流表0-200mA
　　　　　　④直流电流表0-2A
　　　　　　⑤高频毫伏表0-20V
　　　　　　⑥智能交流多功能数字表（一块）：可测
　　　　　　交流电压0-10-100-500V，自动换量程
　　　　　　交流电流0.1-1-3.5A，自动换量程
　　　　　　功率0-1KW
　　　　　　功率因数0-1

　　软件系统组成

　　（一）学生计算机实验管理系统（网络版）功能

　　　　　软件运行环境：在WINDOWS98或更高版本的环境下运行。
　　　　　功能：
　　　　　（1）　实时数据采集：能够完成多路数据的实时采集，并同步在实验画面里显示出来。
　　　　　（2）　实验数据保存：数据包括实验要求填表的数据、实验成绩、信息、实验曲线。
　　　　　（3）　绘制标准曲线：
　　　　　（4）　自动绘制曲线；
　　　　　（5）　曲线保存：对所绘制的曲线进行保存
　　　　　（6）　在线数据交换：实时进行上位机的数据交换，实现上位机在线监控。
　　　　　（7）　自动判分
　　　　　（8）　建立实验帮助
　　　　　（9）　具有数据保护性：测量性实验数据由学生点击实验仪表测量值填写，学生不能修改。
　　　　　（10） 具有实验项目的任选性
　　　　　（11） 历史数据显示。
　　　　　（12） 学生在下位机可以实现签到
　　　　　（13） 通讯仪表检测

　　（二）教师服务器实验管理系统（网络版）功能

　　　　　1. 签到功能，包括刷卡签到，手工签到。实验台数据在线监视功能。实验数据查询。实验成绩统计。录入。实验学时编制。射频卡读、写。实验数据查询设置。系统使用帮助。
　　　　　10. 在线监视实验台数的设置。
　　　　　网络系统和自动刷卡系统
　　　　　1. 实现实验室内部网络建设，满足标准TCP/IP通讯协议；网络内部的计算机终端设备有良好的信息交换通道。
　　　　　2. 采用非接触式刷卡系统，该系统与实验室实验管理软件系统镶嵌，完成实验管理的签到功能，通信方式:与计算机通信；

实验项目

　　（1）　基尔霍夫定律（特勒根定理）
　　（2）　叠加原理（互易定理）
　　（3）　戴维南定律及功率传输zui大条件的研究
　　（4）　电流源及电压源的等效变换
　　（5）　电路元件的伏安特性
　　（6）　双口网络（T/II网络）测试
　　（7）　简单RLC的过渡过程
　　（8）　电阻、电容、电感的串并联谐振
　　（9）　受控源研究VCVS，VCCS，CCVS，CCCV的实验研究
　　（10） 负阻抗变换器
　　（11） 日光灯电路的连接及功率因数提高
　　（12） 单相电路的研究
　　（13） 交流参数的测定
　　（14） 阶跃电压的研究
　　（15） 单相交流电路漏电保护及测试
　　（16） 三相电路相序及功率研究
　　（17） 三相电路的研究
　　（18） 铁心变压器特性研究
　　（19） 互感器电路的观察（根据用户需求可选）
