SMC增压阀的结构VBA系列

SMC增压阀的结构VBA系列

 smc增压阀的显著特色在于：是靠泵源压力促进增压器与液动换向阀间彼此断定方位，相应消除了连杆传动运动和反转运动，从而使该阀到达简练有用，

并可依此原理构成一种主动往复油缸，有利于将液压传意向化繁为简，节能降耗方向开展。

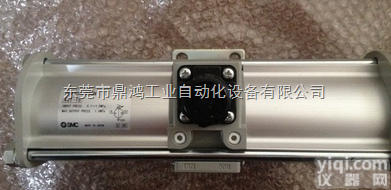

下图分别是是smc VBA系列增压阀结构原理图和VBA系列内部结构图。

输入的气压分两路，一路打开单向阀充入小气缸的增压室A和B，另一路经调压阀及换向阀向大气缸的驱动室B充气，驱动室A排气。

这样，大活塞左移，带动小活塞也左移，小气缸B室增压，打开单向阀从出口送出高压气体。小活塞走到头，使换向阀切换，则驱动室A进气，

驱动室B排气，大活塞反向运动，增压室A增压，打开单向阀，继续从输出口送出高压气体。以上动作反复仅需，便可从出口得到连续输出的高压气体。

出口压力反馈至调压阀，可以使出口压力自动保持在某一值。当需要改变出口压力时，可调节手轮，便能得到在增压比范围内的任意设定出口压力。

若出口反馈压力与调压阀的弹簧力相平衡，增压阀就停止运转，不再输出流量。

SMC VBA

VBA1110-02GN

VBA2-Y-13

VBA4-46 VBAT10S-V

VBAT05-V

VBA1110-02N

VBA2-Y-17

VBA4-46(VBA)

VBAT10-V

VBAT05-X3

VBA1110-F02GN

VBA4100-04

VBA4-5

VBAT10-Y-2

VBAT10

VBA1111-02

VBA4100-04G

VBA4-5-1 SMC增压阀的结构VBA系列

VBAT20 VBAT10A

VBA1111-02GN

VBA4100-04GN

VBA4-7-2

VBAT20-2

VBAT10A-V

VBA1111-02N-X27

VBA4100-04GN-X16

VBA4-8-1 SMC增压阀的结构VBA系列
