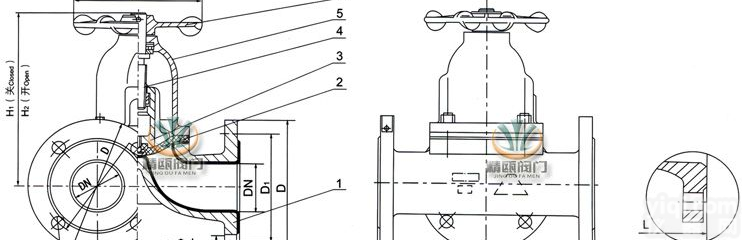

| G49J三通衬胶隔膜阀 | | 一、三通衬胶隔膜阀 产品概述 | 禹进公司生产的G49J三通衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，三通衬胶隔膜阀适用于不同工作温度和流体管路。三通衬胶隔膜阀适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)。压力等级：PN1.0 | |  | |  | | | G49J三通衬胶隔膜阀 (铸钢衬胶) | | G49J三通衬胶隔膜阀 (铸铁衬胶) | | 二、三通衬胶隔膜阀 主要零件材料 | | 1 | | 阀 体 | | 铸铁、球墨铸铁、碳钢、不锈钢 | | | 2 | | 衬 里 | | 无衬里、橡胶 | | | 3 | | 隔 膜 | | 橡胶 | | | 4 | | 阀 瓣 | | 铸铁 | | | 5 | | 阀 盖 | | 铸铁、球墨铸铁、碳钢、不锈钢 | | | 6 | | 阀 杆 | | 碳钢、不锈钢 | | | 7 | | 手 轮 | | 铸铁 | | 三、三通衬胶隔膜阀 产品特点 | 1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等到零件不受介质侵蚀；
5、隔膜可更换，维护费用纸；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性； | 四、三通衬胶隔膜阀 主要性能测试 | | 衬里层 | | 电火花检测 | | | 试验与检验 | | 按GB/T13297标准 | | | 公称压力 | | 0.6、1.0、1.6PN(Mpa) | | | 阀体： | | PN×1.5 | | | 密封：PN×1.1 | | -50-150℃ | | 五、三通衬胶隔膜阀 设计规范 | | 设计与制造 | | GB/T12239 | | | 结构长度 | | GB/T12221、JB/T1688 | | | 法兰连接尺寸 | | GB/T4216、JB/T 78 | | 六、三通衬胶隔膜阀 结构尺寸图 | |  | | | G49J三通衬胶隔膜阀 (结构尺寸图) | | 七、三通衬胶隔膜阀 主要外形尺寸 | | DN mm | | 公称压力MPa | | 工作压MPa | | L | | D | | D1 | | n-φd | | F | | H1 | | H2 | | D0 | | 质量 | | | 25 | | 1．0 | | 1．0 | | 160 | | 96 | | 115 | | 85 | | 4-14 | | 108 | | 120 | | 66 | | 5．5 | | | 32 | | 180 | | 118 | | 135 | | 100 | | 4-18 | | 138 | | 157 | | 96 | | 8．5 | | | 40 | | 200 | | 135 | | 145 | | 110 | | 4-18 | | 147 | | 167 | | 96 | | 12．5 | | | 50 | | 230 | | 150 | | 160 | | 125 | | 4-18 | | 167 | | 192 | | 96 | | 17 | | | 65 | | 290 | | 182 | | 180 | | 145 | | 4-18 | | 194 | | 229 | | 165 | | 24．5 | | | 80 | | 310 | | 210 | | 195 | | 160 | | 4-18 | | 212 | | 252 | | 230 | | 33．5 | | http://www.yujinvalve.com 电动调节球阀,气动调节球阀,电动三通球阀,电动调节蝶阀.
