磁通门传感器 — HSF100正交标准系列
- 产地：陕西 西安市
- 供应商：西安华舜测量设备有限公司
- 供应商报价： 20000.00￥
- 标签：磁通门传感器 — HSF100正交标准系列,磁通门传感器 — HSF100正交标准系列价格,磁通门传感器 — HSF100正交标准系列厂家
产品库

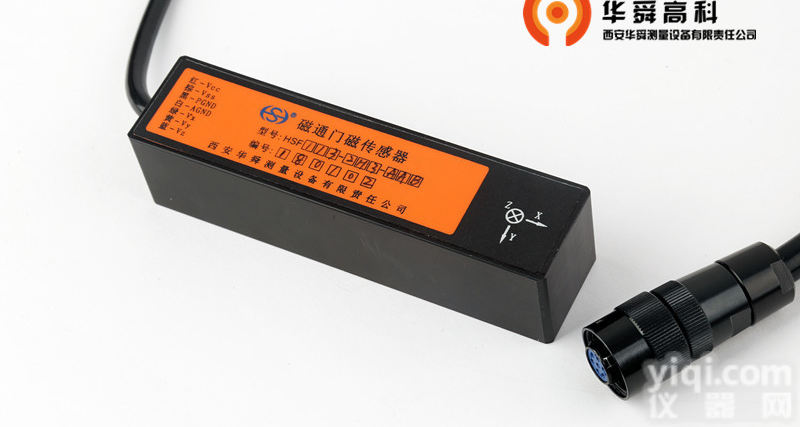

(一)产品名称：HSF100正交标准系列
（二）产品概述：
正交标准系列三轴磁通门传感器是我公司研发出的款三轴磁通门传感器，其优势在于突破了磁通门传感器提高频响指标的瓶颈，响应带宽可达DC～1.5KHz，同时具有优良的线性度、灵敏度及噪声指标。
该系列传感器可对弱磁场进行高精度、高分辨力测量，打破了国外产品在ZG市场的垄断，是国内磁通门传感器行业的重大突破。该系列传感器通过对正交度的调整测试将指标控制在了0.2°以内。
根据频域噪声的范围，标准系列三轴磁通门传感器又可分为低噪声版、标准版及普通版，可以满足不同的客户需求。噪声低可达到6pTrms/Hz1/2@1Hz以下，国内优、达到了国际先进水平。
（三）型号基本定义：
（四）产品指标：
4.1主要参数：
| 指标 | 代码 | 参数 | |||||||||||||
| 轴 数 | 1 / 3 | ||||||||||||||
| 正交度 | ≤±0.2° | ||||||||||||||
| 线性度 | ≤0.01% | ||||||||||||||
| 量 程 | ±70μT | ±100μT | ±250μT | ±500μT | ±1mT | ±5mT | |||||||||
| 灵敏度 | H | 142.86mV/μT | 100mV/μT | 40mV/μT | 20mV/μT | 10mV/μT | 2mV/μT | ||||||||
| M | 64.28mV/μT | 45mV/μT | 18mV/μT | 9mV/μT | 4.5mV/μT | / | |||||||||
| L | 35.71mV/μT | 25mV/μT | 10mV/μT | 5mV/μT | 2.5mV/μT | / | |||||||||
| 噪 声 | 1 |
| 随着量程的增加，噪声参数会增大。 | ||||||||||||
| 2 |
| ||||||||||||||
| 3 |
| ||||||||||||||
| 带 宽 | 1 | DC-100Hz | |||||||||||||
| 2 | DC-500Hz | ||||||||||||||
| 3 | DC-1000Hz | ||||||||||||||
| 4 | DC-1500Hz | ||||||||||||||
4.2电气参数：
| 代码 | 工作电压 | 输出电压 | 功耗 | ||||
H | ±13V～±15VDC | ±10V | ≈0.46W | ||||
M | ±5VDC | ±4.5V | ≈0.14W | ||||
L | ±3.3V～±5VDC | ±2.5V | ≈33mW |
4.3机械参数：
| 代码 | 外形 | 尺寸 | 接口 | 重量 | |||||
A | 长方体 | 30*30*120mm | 防水接头（IP68） | ≈220g | |||||
D | 长方体 | 30*33*126mm | D型九针接头 | ≈190g | |||||
M | 正方体 | 60*60*60mm | 防水接头(IP68) | ≈335g |
4.4工作温度参数：
| 代码 | 参数 | ||
A | -20°～ 60° | ||
B | -40°～ 80° |
4.5外接线：
a、标准外接线长度为0.5m；
b、搭配本公司数据采集模块使用时外接线长度为2m；
c、外接线长为20m。
