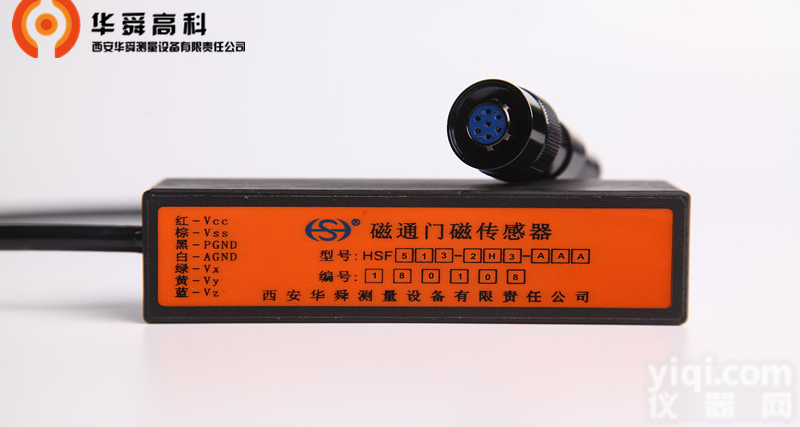

磁通门传感器 — HSF-500海洋系列

产品信息


（一）产品名称：HSF-500海洋系列





（二）产品概述：



海洋系列三轴磁通门传感器主要用于海洋监测中的磁性标检测，同时也适用于与水下磁场测量相关的应用。



海洋系列传感器的工作具有高可靠性和长期稳定性，并且有出色的噪声性能和精度。



通过对外形及接头的选择，海洋系列传感器可以在深达3km的水下工作。



（三）基本型号定义：





（四）产品指标：



4.1主要参数


指标

代码

参数

轴  数

1 / 3

正交度

≤±0.2°

线性度

≤0.01%

量  程

±70μT

±100μT

±250μT

±500μT

±1000μT

灵敏度

H

142.86mV/μT

100mV/μT

40mV/μT

20mV/μT

10mV/μT

L

35.71mV/μT

25mV/μT

10mV/μT

5mV/μT

2.5mV/μT

噪  声

1



低噪声版：≤6pTrms/Hz1/2@1Hz

随着量程的增加，噪声参数会增大。

2



标准版：≤7～10pTrms/Hz1/2@1Hz

3



普通版：≤11～20pTrms/Hz1/2@1Hz

带  宽

1

DC-100Hz

2

DC-500Hz

3

DC-1000Hz

4

DC-1500Hz


4.2电气参数








代码

工作电压

输出电压

功耗


H

±13V～±15VDC

±10V

≈0.46W


L

±3.3V～±5VDC

±2.5V

≈33mW


4.3机械参数








代码

外形

姿态传感器

尺寸

工作水深

接口

重量


A

长方体

不带


30*30*120mm


300m

防水接头

≈220g


B

长方体

带


30*30*120mm


300m

防水接头


/


C

耐压壳

不带


36*36*130mm


3000m

水密接头


/


D

耐压壳

带


36*36*130mm


3000m

水密接头


/


4.4外接线



a、标准外接线长度为0.5m



b、搭配本公司数据采集模块使用时外接线长度为2m；



c、外接线长为20m。



4.5工作温度范围：-20℃~60℃
