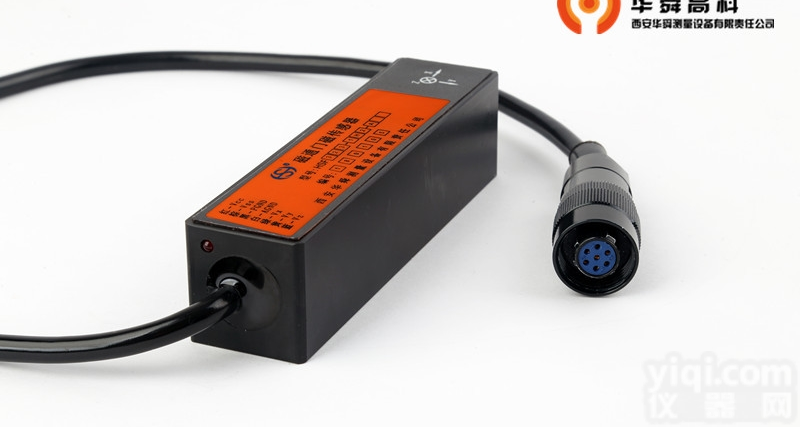

磁通门传感器 — 带通系列
- 型号：HSF300
- 产地：中国大陆
- 供应商：西安华舜测量设备有限责任公司
- 供应商报价：20000
- 标签：磁通门传感器 — 带通系列,智能控制,传感器,供应磁通门传感器 — 带通系列,西安华舜测量设备有限责任公司
产品库
(二）产品概述：
带通型三轴磁通门传感器是我公司开发出的一种用于测量特定频率范围交变磁场的专用三轴磁通门传感器。 该款产品指标需要客户来制定具体指标参数，我公司会根据客户要求调整传感器的感应起始频率和截止频率，并对传感器的灵敏度、线性度、噪声等指标进行精细调整，使传感器整体指标达到化。
(三）基本型号定义：
(四）产品参数：
4.1主要参数：
| 指标 | 代码 | 参数 | |
| 轴 数 | 1 / 2 / 3 | ||
| 线性度 | ≤0.01% | ||
| 动态测量范围 | ±200μT | ||
| 量 程 | ±1μT | ±10μT | |
| 灵敏度 | H | 10V/μT | 1V/μT |
| M | 4.5V/μT | 450mV/μT | |
| L | 1V/μT | 100mV/μT | |
| 噪 声 | ≤5pTrms/Hz1/2@450Hz | ≤10pTrms/Hz1/2@450Hz | |
| 带 宽 | 1 | 200-2500Hz | |
| 2 | 300-1000Hz | ||
| 3 | 其它定制指标 | ||
4.2电气参数：
| 代码 | 工作电压 | 输出电压 | 功耗 |
| H | ±13V～±15VDC | ±10V | ≈0.52W |
| M | ±5VDC | ±4.5V | ≈0.1W |
| L | +6V～+36VDC | ±2.5V | ≈0.18W |
4.3机械参数：
| 代码 | 外形 | 尺寸 | 接口 | 重量 |
| A | 长方体 | 30*30*110mm | 防水接头（IP68） | ≈210g |
| C | C形 | φ35*60mm，槽宽：9mm | 飞线 | ≈90g |
| T | T形 | 50*30*50mm | 飞线 | ≈70g |
4.4工作温度参数：-20°～60°
