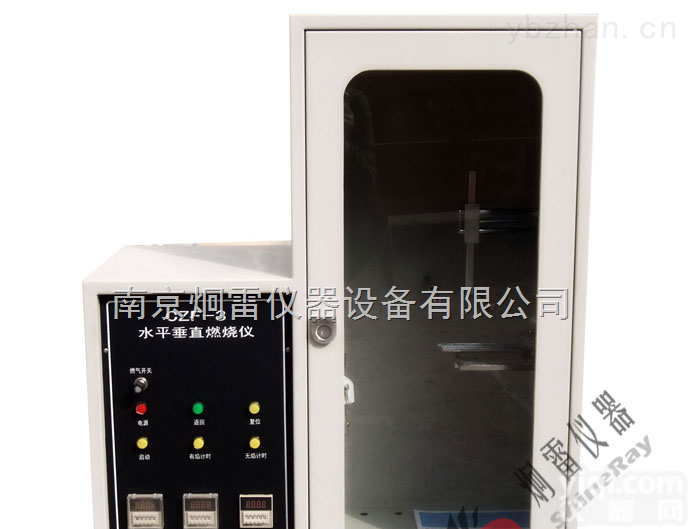

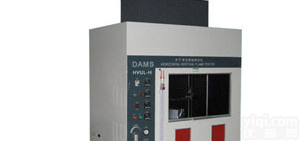

水平垂直燃烧试验仪

仪器用途
水平垂直燃烧试验仪是模拟电工电子产品周围发生着火早期情况，用于模拟技术评定着火危险性，产品的周围着火时确保不致引起燃烧蔓延。设备适用于电工电子产品、家用电器部件、零件和元件，如：家用电器的绝缘外壳、开关面板、印刷电路板以及绝缘材料等。此型号KS-50B水平垂直燃烧试验仪可作为塑料、橡胶材料可燃性试验的专业检测仪器。如：易燃性能、燃烧速率、火焰蔓延、燃烧强度及产品的阻燃性能等级均可测试。自动化程度高，测试数据准确。
符合标准
1、水平燃烧测试：UL94HB(ASTM)D653,IEC60695-11-10，IEC6070、ISO1210
2、垂直燃烧测试：UL 94 V-0, V-1、或V-2 (ASTM D 3801, IEC 60695-11-10, IEC 60707, ISO 1210)
3、500w (125mm) 垂直燃烧测试：5VA 或5VB (ASTM D 5048, IEC 60695-11-20, IEC 60707, ISO 9772) 500 W(125mm)
4、薄材料垂直燃烧测试：VTM-0, VTM-1, 或VTM-2 (ASTM D 4804, ISO 9773)
5、水平发泡材料燃烧试验：HF- 1, HF-2 、HBF (ASTM D 4986, ISO 9772)。
6、燃烧器：ASTM D 5025 ，ASTM D 5207，ISO10093，ISO103351
7.电缆和光缆在火焰条件下的燃烧试验：GB/T18380
箱体及夹具特点
1、尺寸：宽 1200mm × 深 600mm × 高 1400mm ，排气孔Φ 100mm ；
2、区容积： 大于0.75m 3 背景黑色（确保试验有充足空气供应）
3、烤漆处理：内部黑色烤漆（按标准要求设计）耐腐蚀
4、设备由试验部分和控制部分组成，采用一体化设计，方便现场安装调试及试验
5、大型钢化玻璃试验观察窗，美观大方，便于观察测试试样燃烧状态
6、先进工业外观设计，试验操作采用人性化工学设计，便于触及试样，燃烧器拉杆设计，易于操作。
7、所有夹具：由304不锈钢制作，美观耐腐蚀，夹具为水平燃烧及垂直燃烧一体化设计；作方便；省空间
8、304不锈钢火焰高度标尺
9、不锈钢尺1mm精度
喷灯及燃气控制
1、燃烧器角度：0~45°可调
2、本生灯：形状圆形灯口和不锈钢鱼尾状灯口 ( 可更换 )；筒长：100mm±10mm，3、内径9.5mm±0.3mm完全符合IEC60695-11-4喷灯要求
4、喷灯：自身可进行流量调节，喷灯自身可调节空气进气量；满足ASTM D 5025-99要求，标准功率：垂直喷灯为500W，水平喷灯为225W，喷火口直径：0.90±0.03mm，喷口灯长度：1.60±0.05mm，喷口距空气进口高度为102mm；喷灯角度：水平为90度，垂直为20度（纵向轴线保持在垂直平面上且与垂直方向产生20°的夹角），45度均可调节，自然进气，内焰19~40mm，外焰20~125mm，可调整
5、流量计及精密针阀，精确控制燃气气体流量
6、U形背压力管（差压计）均采用美国MATHESON与DWYER公司原装
微电脑控制系统
1、采用先进的PLC控制，做到智能化控制方式
2、真彩色液晶显示（标配7寸威纶16：9触摸屏），可做到客户的人性化操作界面的升级
3、点火方式：脉冲高压电子自动点火
4、20mm火焰从100度升到700度时间为：44±2S；125mm火焰从100度升到700度时间为：54±2S火焰温度校准工作全在触屏上操作完成
5、无需手持秒表或手稿计时，试验时间系统自动记录，并生成试验报告
6、试验时间与加火时间触摸屏上可设定。满足多种标准试验要求
7、线性燃烧速率（V）PLC自动计算，触摸屏显示并保存
8.、测试等级值（V-0 、 V-1 、 V-2 、 HB 、 5V 、 HF-1 、 HF-2 、 HBF）与国际规定值在液晶显示屏上可查看
9、水平与垂直燃烧测试程序可在触摸屏上进行切换
操作注意事项
1. 试验结束后应关掉电源开关和气瓶总阀，确认无燃烧物冒火，才可离开现场。
2. 转子流量计在每次实验结束后，需将其旋钮转到Z小，以防止下次启动燃气时转子迅速跳动从而影响其寿命。
3. 排风机在试验和校准期间不可启动。每次校准和试验后，立即打开玻璃门和排风机以便清除试验室中所有的烟气。
4. 甲烷（至少98．0%纯度），具有标称热值100Btu（热化学能）每立方英尺或37．3MJ/m3）或8．9千卡（热化学能）每立方米。提供试验火焰的气体可以是甲烷，丙烷，丁烷 ，这些可燃气体可以提供燃烧器所需火焰是可以互相替换的。丙烷的技术等级要有至少98%的
纯度，要有至少94+/-1MJ/m3(在25℃)热量值,丁烷的技术等级要有至少99%的纯度, 要有120+/-3MJ/m3(在25℃)热量值。无论何种情况，燃气应为使得试验火焰可校准的等级。
5. 至少每30天一次和罐装甲烷气换罐或任何燃气设备改变时，应对喷灯的火焰进行校准。如果使用的燃气不是标准所要求甲烷等级．每天即将试验前应校准喷灯火焰。
6. 每次试验之前当喷火管垂直且喷灯远离试样时，要检验气体火焰以保证其总高度为20±1mm，如校准时建立的那样。如果不改变设定，火焰从蓝色变亮，这表示气罐燃气耗尽和某些供应商会添加到气罐中的浓度枯竭指示材料（例如丙烷）在燃烧。在这种情况下，气罐应标上空的标志，然后退回重新装气。如果不改变设定，总的火焰是蓝色的，蓝色的内焰高度不是20±1mm，气罐中的燃气可能压力过低。供气表上的压力达到0.065~0.138MP证
明为足够维持所需的火焰。如果气罐在室温下不能保持上述范围内的压力，则该气罐不能使用。
