车载供电系统任意波形(信号)发生器

车载供电系统任意波形(信号)发生器

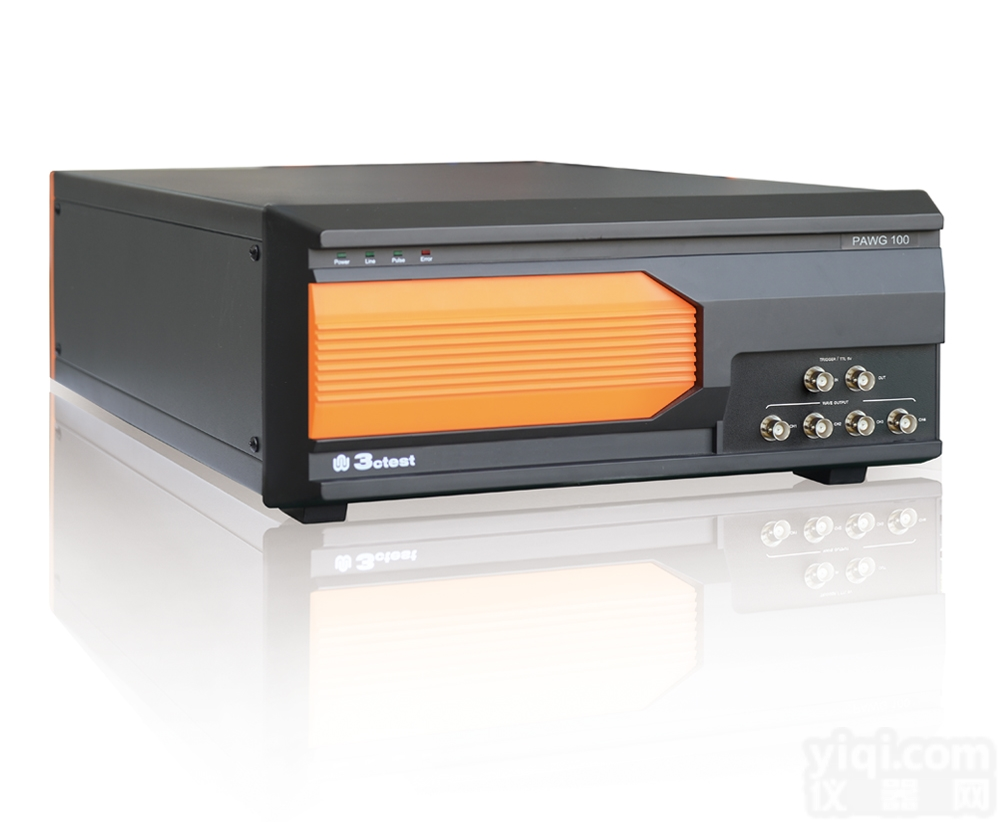

目前汽车测试的波形日趋复杂，尽管标准中单一现象模拟仍然在进行测试，但真实环境下的整车或部件更受重视。普通的波形发生器无法满足这些要求，特别是当一次测试中需要多种测试产生迭加时，PAWG 100任意波形信号发生器是一种Z好的选择。
① 多序列振荡器
·信号输出部为积木式组件，可扩充到Z多4个通道；
·可生成任意波形；
（ DC波形、斜波、正弦波、扫频波、指数波、频率调制/振幅调制（调频/调幅）正弦波、不规则波无规律任意波）
·可以生成电压，时间轴参数变动波形
·可以生成波形时序。
② 可生成任意波形的软件
利用的GUI任意波形生成软件，能够简单地生成重复进行电压、时间扫描的复杂波形

优点：
> 满足IS0 16750标准的试验（对应个别厂家标准）
> 每一振荡通道装有波形运算电路，可实现高分辨率
高精度的波形输出
> 通过软件控制（以太网）、可以简单，真实地再现各种变动现象
> 保证通道间波形的同步偏差小于1μs以下
> 用示波器获得的波形数据（CSV),也能以高精度输出

标准：

• 众多汽车厂家测试标准
• BMW-(Airbag ECU)
• BMW 600 13.0(Part 1)
• BMW GS 95003-2
• Case New Holland ENS0310
• Cummins 14269(982022-026)
• FAW Diesel ECU MY06.0(Rew.7)
• Fiat 9.90110
• Ford EMC-CS-2009.1
• Ford ES-XW7T-1A278-AB
• Audi(Reference vehicles)
• BMW GS 95024-2-1(2010-01)
• Chrysler CS-11809(2009)
• DaimlerChrysler DC-10614

技术参数：

技术参数
通道数	1ch～4ch，2或 4通道可选
通道间同步精度	能以0.1μs为单位调整每个通道之间的同步时间,调整范围0.1us～100μs。在输出端保持1μs以下的通道间同步精度。
波形类型	DC波形、斜波、三角波、正弦波、方波、扫频波、指数波、频率调制/振幅调制（调频/调幅）、示波器存储数据波形、用户自定义编辑波形，不规则无规律任意波
可设波形参数	幅度、持续时间、频率、DC偏移、整改、周期占空比、相位角，触发，噪声
幅度和偏置变化	静态，线性，指数
频率变化	静态，线性，指数，对数
开始、结束相位控制	0 ～ 360°，1°步进设置
整流	无，正，负，桥式整流，可编程
每通道频率范围	运算方式：500kHz max正弦波、方波、三角波等波形包含扫频、幅值、偏置、相位角及通道间同步变化 直接内存方式：DC-500kHz任意波，1MHz方波
波形输出率	每通道25MSPS
频率分辨率	0.001Hz
上升/下降时间	≤100ns @20Vpp
波形电压幅值	0～±10.00V
负载能力	≥ 1 kΩ
短路输出保护	是
电压设定分辨率	1mV
输出线性度	± (0.2% + 10mV)  DC – 10 kHz ±1% 10 – 100 kHz ± 2%            100 – 350 kHz ± 5%            350 – 500 kHz

可引入文件类型	CSV、EXCEL、TXT
引入文件波形点数	16MB Max
波形数据存储	动态缓存数据存储器1GB DDR3 非易失数据存储器 32GB NAND FLASH
构成波形的片段	每个波形可达1000个片段，每个片段可由若干种类波形构成
段持续时间	100微秒到999小时或无限循环
段间延迟	无
测试时间	1毫秒-9,999小时, 1到99999个计数，或无穷循环
触发示波器输出	1个BNC插座 0-5V 在波形生成软件的任意点上设置触发点，利用示波器的外部触发功能监视生成的波形。
外部控制输入	1个BNC插座 0-5V输入。可用于1~4CH波形的外部控制。
PC接口	以太网
温度范围	15℃-35℃
湿度范围	45%-75%
驱动电源	AC 90V-260V  50/60Hz  100VA
外形尺寸	19’/4u
重量	约10kg
