KEGSB型系列 30-200KV干式试验变压器

KEGSB型系列干式试验变压器
一、产品概述:
      KEGSB型系列干式试验变压器的铁芯为单框式，用D150—D151型0.35mm冷轧取向硅钢片叠成，紧固件用环氧绝缘板 去除了传统的穿芯螺杆，线圈为同芯圆简多层塔式，低压线圈在内及高压线圈在外，线圈为环氧树脂真空浇铸。

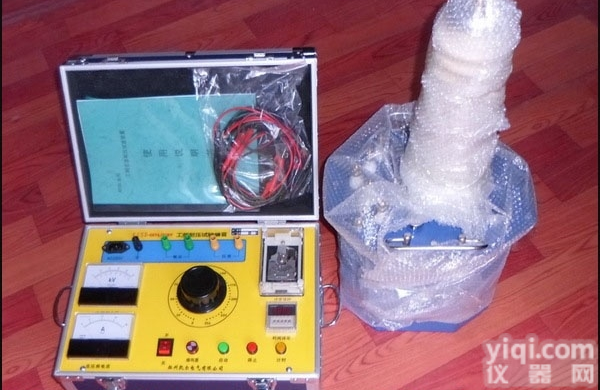

       KEGSB型系列干式试验变压器的高压硅堆用特殊工艺装在高压套管内，控制箱（台）均采用自耦调压器调节输出电压平稳，调压器及变压器有过流保护装置，其元件均装入便于携带的控制箱（台）内。
二、工作原理:
       KEGSB型系列干式试验变压器采用低压为220V/50HZ或380V/50HZ的电源，根据电磁感应原理，调整输入电压达到试验所需要的Z高电压。

       KEGSB型系列干式试验变压器工作方式可分为交流、交直流、交流串激等，做直流试验时，需拔出高压套管上的短路杆，如需串激时，被串激的试验变压器需要支架。

三、使用条件：
      1、环境温度：-5℃～ 40℃

      2、相对湿度不超过85％（当空气温度为25℃时）

      3、海拔不超过1000m

      4、输入电源谐波含量不大于3％

四、技术参数：

规格 （kvA/kv）	输入电压（v）	输入电流（A）		输出电压（kv）		输出电流（mA）		变比	尺寸 （mm）	重量 （kg）
1.5/50	200	7.5		50		30		250	320×200×520	15
3/50	200	15		50		60		250	350×200×550	25
6/50	200	30		50		120		250	380×220×570	45
10/50	200	50		5		200		250	420×250×600	65
15/50	200	75		50		300		250	450×250×620	80
	400	37.5						125
5/100	200	25		100		50		500	450×300×920	75
10/100	200	50		100		100		500	480×320×950	95
15/100	200	75		100		150		500	500×320×950	125
	400	37.5						250
30/100	400		75		100		300	250	580×390×1150		175
