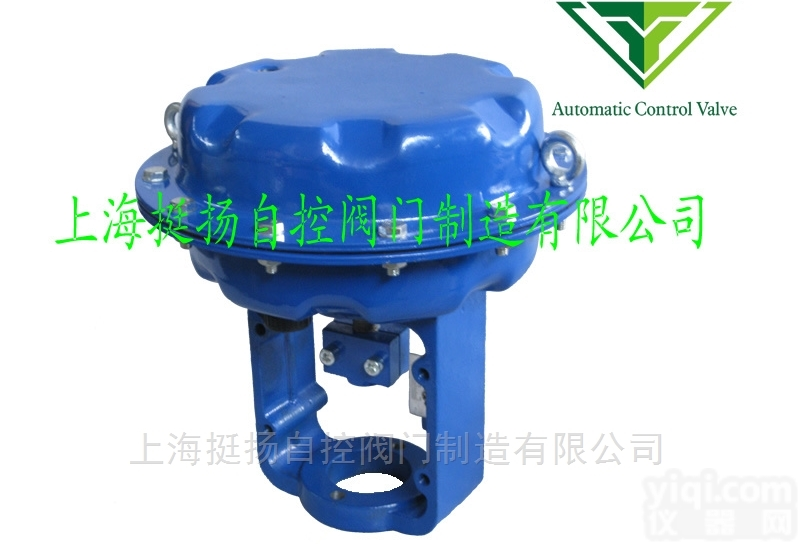

多弹簧气动薄膜执行机构
- 型号：ZHA/B
- 产地：中国大陆
- 供应商：江苏康创自控工程有限公司
- 供应商报价：电议
- 标签：多弹簧气动薄膜执行机构,常用仪表,阀门仪表,供应多弹簧气动薄膜执行机构,江苏康创自控工程有限公司
产品库
ZHA/B型多弹簧气动薄膜执行机构是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，具有受力均匀、稳定性好、尺寸小、重量轻等优点。
作用形式：
ZHA型：正作用，当信号压力增加时，阀杆部件向下移；
ZHB型：反作用，当信号压力增加时，阀杆部件向上移；
主要零部件材料：
膜盖材质：HT200、1Cr18Ni9Ti ；支架材质：HT200
膜片材质：丁晴橡胶夹增强涤纶织物；弹簧材质：60SI2Mn
主要技术参数
| 型号 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 行程（mm） | 10 | 10、16 | 16、25 | 40 | 40、60 | 100 |
| 有效面积（cm2） | 200 | 350 | 350 | 560 | 900 | 1600 |
| D1（mm） | 32 | 60 | 60 | 80 | 95 | 100 |
| D2（mm） | / | 80 | 80 | 105 | 122 | 130 |
| n-d | / | 2-Φ10 | 2-Φ10 | 4-Φ12 | 4-Φ14 | 4-Φ18 |
| M | M8 | M8 | M8 | M12×1.25 | M16×1.5 | M20×1.5 |
| S（ZHA/ZHB）mm | 80/70 | 100/84 | 100/75 | 154/114 | 180/115 | 260/160 |
| 气源接口尺寸 | M10×1 |
| M12×1..25 | M16×1.5 | ||
| 气源压力 | 0.14 、0.25Mpa | |||||
| 环境温度 | -30~60℃ | |||||
| 弹簧范围 | 0.02~0.10、0.04~0.12、0.06~0.18、0.10~0.22Mpa | |||||
外形尺寸及重量：
| 型号 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| H（mm） | 220 | 270 | 300 | 375 | 490 | 720 |
| D（mm） | 230 | 285 | 285 | 360 | 470 | 620 |
| 重量（Kg） | 10 | 12 | 16 | 22 | 52 | 125 |
