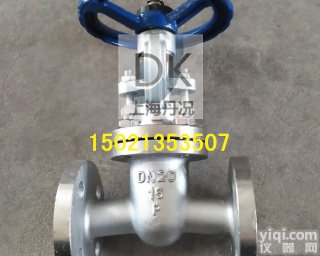

Z41W苏式闸阀

产品信息
Z41T-10铸铁闸阀\铸铁法兰闸阀执行标准
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定

 一、灰铸铁闸阀执行标准与主要技术参数：

Z41T-10铸铁闸阀\\铸铁法兰闸阀执行标准
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定



型号 公称压力MPa 试验压力MPa 工作
温度		 使用
介质
强 度 密封（液） 低压密封（气）
Z41T-10 1.0 1.5 1.1 0.6 ≤200℃ 水、蒸汽
Z41H-10C



二、Z41T闸阀主要零件材料：



型号 阀体 阀盖 闸板 阀杆螺母 阀杆 填料
Z41T-10 灰铸铁 灰铸铁 铜 不锈钢 油浸石棉盘根
Z41H-10C 铸钢



三、Z41T铸铁闸阀主要外形及连接尺寸：



口径
DN（mm）		 Z41T（H）-10（10C）
L D H H1 D0
DN 40 165 145 250 295 160
DN 50 180 160 270 325 180
DN 65 195 180 300 380 180
DN 80 210 195 330 420 200
DN 100 230 215 410 520 200
DN 125 255 245 470 610 240
DN 150 280 280 550 710 240
DN 200 330 335 700 915 320
DN 250 380 390 830 1095 320
DN 300 420 445 960 1275 400
DN 350 450 500 1130 1500 400
DN 400 480 565 1345 1760 500
DN 450 510 615 1450 1920 500
DN 500 540 670 1650 2170 720
DN 600 600 780
DN 700 660 895
DN 800 720 1010
DN 900 780 1110
DN 1000 840 1220
DN 1200 960 1450
