KJ616矿山压力监测系统基于以太网煤矿井上井下

产品特点：KJ616矿山压力监测系统基于以太网煤矿井上井下“煤矿顶板动态监测系统”的主要特点是采用环行总线结构，可涵盖全矿井多类型矿压参数监测。系统以计算机网络为主体，兼容井下通讯电缆、光缆专线、以太网络多种数据传输模式。监测参数包括：回采工作面支架作阻力检测、巷道顶板下沉量监测、锚杆载荷应力检测、岩层（煤层）内部应力（钻孔应力）检测四个方面。
传输接口的技术指标



1） 输入通道 1——4路



2）输入接口CAN总线信号

3）输出接口RS-232

4）安全隔离方式光电耦合（2500V）

5）电源 AC 220V 0.1A

6）具有通讯指示灯以及电源上电指示灯

通讯分站的技术指标

1） 站点容量 1——16

2） 显示方式LCD 128*64 LED背光

3） 通讯方式RS-485 2400bps

4） 通讯距离1200m （工作面）

5） 电源DC18V （本安电源）150 mA

6）防爆形式本质安全型Exibl

7）缓存容量：32KB

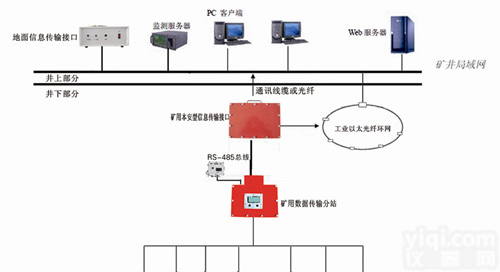

主要优点 KJ616矿山压力监测系统基于以太网煤矿井上井下是用于煤矿顶板压力动态的计算机在线测量系统。系统将计算机检测技术、数据通讯技术和传感器技术融为一体。实现了复杂环境条件下对煤矿顶板的自动监测和分析。系统包括五个组成部分：1、计算机及数据处理软件；2、KJ616-J(A) 地面输出本安型传输接口；3、KJ616-J(B) 矿用本安型信息传输接口；

4、KJ616-F矿用数据传输分站；5、KJ616-F1矿用本安型数据传输子站，GPD60矿用压力传感器，GPD450M锚杆（索）应力传感器，GUD500矿用围岩移动传感器，GZY25矿用本安型钻孔应力传感器；

序号	名      称	型号规格	防爆型式	安标证号	防爆证号	生产厂家
1	工作主机/备用主机	/	/	/	/	选择当前的主流产品
2	UPS电源（含电池）	/	/	/	/	选择当前的主流产品
3	通讯线路避雷器	KJ76N-L	ExibI Mb	MFH090027	112.4596	淄博瑞安特自控设备有限公司
4	电源避雷器	/	/	/	/	选择当前的主流产品
5	地面输出本安型传输接口	KJ616-J（A）	[Exib]I			山东恒安电子科技有限公司
6	矿用本安型信息传输接口	KJ616-J(B)	ExibI Mb			山东恒安电子科技有限公司
7	矿用数据传输分站	KJ616-F	ExibI Mb			山东恒安电子科技有限公司
8	矿用本安型数据传输子站	KJ616-F1	ExibI Mb			山东恒安电子科技有限公司
9	矿用隔爆兼本安不间断电源	KDW28-18	Exd[ib]I Mb	MAA080025	21120518	宜兴市三恒自动化仪表有限公司
10	矿用压力传感器	GPD60	ExibI Mb			山东恒安电子科技有限公司
11	围岩移动传感器	GUD500	ExibI Mb			山东恒安电子科技有限公司
12	矿用本安型锚杆（索）应力传感器	GPD450M	ExibI Mb			山东恒安电子科技有限公司
13	矿用本安型钻孔应力传感器	GZY25	ExibI Mb			山东恒安电子科技有限公司

KJ616矿山压力监测系统基于以太网煤矿井上井下产品优势
   1）实时监测综采支架的瞬时工作阻力/压力。现场实时显示、井上计算机显示 （直方图、数据显示）。

    2）顶板离层现场实时显示、报警、井上计算机显示。

    3）锚杆应力现场实时显示、井上计算机显示。

    4）煤体钻孔应力实时显示、井上计算机显示。

    5）监测分站支架初撑力、工作阻力显示。

    6）监测数据远距离通讯。

    7）通讯分站显示各测点的数据。

    8）井下系统硬件故障诊断和显示。
      9）计算机软件实现了数据接收、原始曲线和数据查询、动态直方图显示，循环工作阻力自动识别和曲线报表综合处理，并具有报表、曲线打印输出功能。
