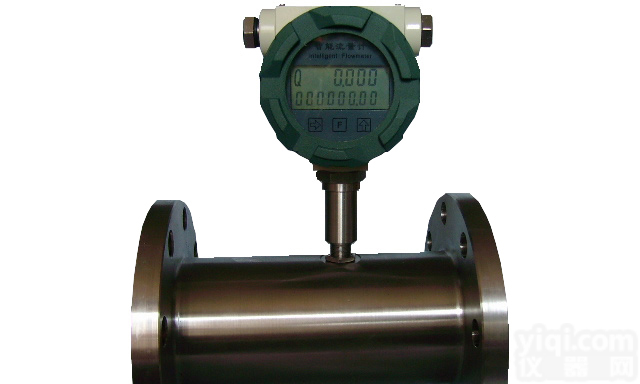

LW系列液体涡轮流量计

一、概述
LW系列涡轮流量计是本公司采用国外先进技术生产制造的，是Z理想计量液体的流量计之一。它具有结构简单，计量精度高，使用寿命长，操作简单，容易检修等特点。该产品广泛适用于冶金、化工、石油、城建、环保、食品等领域，可靠测量水、自来水、污水、柴油、汽油和低粘度原油液体的体积流量。

二、主要技术参数
1.流量计规格、基本参数和性能指标
2.传感器精度为±0.5%,±1%
3.使用条件：
a.环境温度：-20摄氏度--- 50摄氏度
b.介质温度：-20摄氏度---- +120摄氏度
c.相对湿度：5%----95%
三、工作原理
放置在传感器内的涡轮在流体作用下产生旋转，使信号检测器的磁场发生变化，因此在信号检测器的线圈中感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与涡轮的转速成正比，即与流体的流量（流速）成正比。

四、设计特点

■ LW 型涡轮流量计具有 G （高）、 Z （中）、 D （低）三种系列，工作压力达到 50Mpa 。主要用于油田注水系统对高压水的计量。同时还适用于各种高低压水机系统的流量检测。
■ 采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在少量泥沙与污物的介质中工作。
■ 传感器采用全不锈钢结构，（涡轮采用 2Gr13 ）防腐蚀性能好。钐钻永磁合金作为信号检测器，输出信号强，磁稳定性好。钐钴永磁合金作为信号检测器，输出信号强，磁稳定性好，可在 0 － 120℃ 介质中正常工作。
■ 容易维修，流量计有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗简单。

五、主要技术参数：附表一

■ 测量介质：液体
■ 传感器精度： ±0.5% ； ±1.0% （特定可达 0.2% ）
■ 重复性：指示值的 ±0.2%
■ 环境温度：－ 20℃ －＋ 50℃
■ 介质湿度： 0℃ －＋ 120℃
■ 相对湿度： 5% － 95%
■ 防爆标志： ibIIBT4
■ 防护等级： IP67
