艾默生NetSure701A41-S3开关电源48v200A嵌入式电源规格

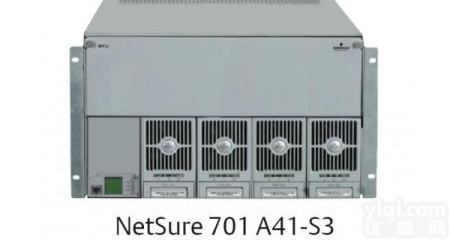

NetSure701 A41-S3

简介

NetSure701 A41嵌入式高频开关电源系统是艾默生网络能源集多年开发和网上运行经验，为满足3G、FTTx、数据通信设备、传输设备和接入设备等网络建设需求而设计的高可靠、高功率密度、高性能、全数字化的插框式通信电源系统。该系统可兼容艾默生多种高频开关电源模块，同时具有节能休眠、GX混插等功能，系统配置交流侧、直流侧和信号侧等全方位防雷保护措施，尤其适合户外基站柜、户外机房等通信设备供电。

NetSure701A41-S3艾默生电源基本参数

　　系统容量：200a/250A

　　监控模块：M221S/M222S

　　整流模块：4×R48-2900U/R48-3200e

　　交流配电

　　输入：1×12/2P

　　输出：1×16A/1P

　　电池接入：2×12/1P

　　直流配电：

　　BLVD：2×32A/1P,2×16A/1P

　　LLVD：2×63A/1P,4×32A/1P,2×16A/1P

　　防雷：系统交流侧配置C级防雷,并具有直流侧,信号侧防雷

　　干接点：3路开关量输入，4路开关量告警输出

　　选配件：顶盖、温度传感器、电池架、直流配电扩展插框

　　主要电气参数

　　输入电压范围：80Vac～300Vac

　　功率因数：0.99

　　效率：

　　普通>92%，GX>96%

　　输出电压范围：-42Vdc～-58Vdc

　　标称电压：-48Vdc

　　额定电压：-53.5Vdc

　　整流模块型号：

　　普通模块：R48-1800A、R48-2000、R48-2900U、R48-3200

　　GX模块：R48-2000e、R48-3200e、R48-3500e、R48-4000e

　　监控模块配置

　　M221S：LCD液晶显示，带网口，RS232

　　M222S：LCD液晶显示，无网口，RS232

　　机械参数

　　结构：19英寸宽，6U高

　　尺寸(mm)：483(宽)×360(深)×267(高)

　　重量(Kg)≤25(不包括整流模块和监控模块)
