艾默生NetSure731CC2-X2开关电源柜技术参数/报价
- 产地：中国大陆
- 供应商：山东格伦德电源科技有限公司
- 供应商报价：电议
- 标签：艾默生NetSure731CC2-X2开关电源柜技术参数/报价,智能控制,电源,供应艾默生NetSure731CC2-X2开关电源柜技术参数/报价,山东格伦德电源科技有限公司
产品库
艾默生NetSure731CC2-X2，维谛NetSure731CC2-X2，艾默生开关电源，维谛开关电源，艾默生高频开关电源，艾默生开关电源柜
艾默生NetSure731CC2-X2，维谛NetSure731CC2-X2，艾默生开关电源，维谛开关电源，艾默生高频开关电源，艾默生开关电源柜
艾默生NetSure731CC2-X2，维谛NetSure731CC2-X2，艾默生开关电源，维谛开关电源，艾默生高频开关电源，艾默生开关电源柜
尺寸：600mm（宽）× 400mm（深）× 1600mm（高）
监控模块、整流模块 M530S、R48-3000e3

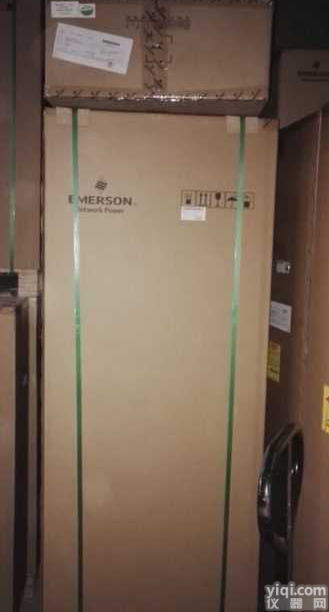

现货50台，量大价格优惠。
艾默生NetSure731CC2-X2
艾默生网络能源有限公司，现已跟名为维谛，ZG制造。
型号：MODEL;NETSURE 731
配置：type：NETSURE731 CC2-X2
输入：380-415v-3w+n+pe
74A 50HZ /60HZ
输出：-48v-600A MAX 36.0KW
重要局站：建议取消电池保护和负载下电功能，具体指导。
电池保护电压43.2v
组数2组
（1）10m温度补偿电缆：加长型温度补偿电缆，提高蓄电池的使用寿命 （2）整流模块假面板50A：防止灰尘进入模块插槽发生故障，同时系统外观整洁 （3）直流输出防雷器（Imax=25kA）：增强系统防雷功能，保障系统供电安全.
l 体积小，嵌入式安装，3u插框支持上出线和侧面出线，2u插框全正面接线l 采用艾默生第3代整流模块，系统功率密度更大，效率更高l 系统支持节能休眠技术和GX-普通模块混插功能，更加节能环保l 输入电压范围宽（85~300vac），电网适应能力强l 整流模块工作温度：-40 ~ 80℃，环境适应能力强l 无损伤热插拔，支持在线维护，方便快捷l 完善的蓄电池管理功能，有效延长蓄电池的使用寿命l 提供rs232、网口、usb、干接点等多种通信接口，组网灵活，可实现远程监控 艾默生NetSure731CC2-X2 艾默生netsure531a41-s2嵌入式电源应用范围l lte室内覆盖供电l fttx宽带综合接入供电l 通信基站小容量供电需求艾默生netsure531a41-s2嵌入式电源系统配置 艾默生NetSure731CC2-X2 系统容量：90a监控模块：m221s/m222s整流模块：3×r48-2000a3或r48-2000e3交流配电输入：1×40a/2p（液压空开）电池接入：2×50a/1p（液压空开）直流配电6路：1 x 40a/1p、2 x 30a/1p，3 x 20a/1p（液压空开）防雷（选配）：系统交流侧配置c级防雷（20ka）,直流侧d级防雷（10ka）干接点：m221s或m222s：4路告警输出，Z多可配8路告警输出（选配）选配件：顶盖、温度传感器、电池架、干接点输出扩展板，二次下电
艾默生NetSure731CC2-X2高频开关电源机柜
注意：
1.
当整流模块与机柜一体化发货时，整流模块放置在机柜插框下部的空间内。
2.
3.
当系统要求配置有熔芯起拔器时，熔芯起拔器绑扎在机柜下部的空间内。
4.
交流输入空开
1x63A/3P或1X100A/3P空开，3个H型管型端子。
交流输入零线母排11个M8管型OT端子。
交流输入空开.艾默生NetSure731CC2-X2，维谛NetSure731CC2-X2，艾默生开关电源，维谛开关电源，艾默生高频开关电源，艾默生开关电源柜
电池保护电压：43.2V
组数2组
重要局站，建议取消电池保护和负载下电功能，具体指导。
EMERSON
型号：netsure731
配置：netsure731 cc2-x2
输入：380-415v-3w+n-+pe
74a 50hz/60hz
输出：-48v-600a max 36.0kw
艾默生网络能源有限公司 ZG制造，华为代工。
VERTIV维谛技术.
艾默生NetSure731CC2-X2，维谛NetSure731CC2-X2，艾默生开关电源，维谛开关电源，艾默生高频开关电源，艾默生开关电源柜
艾默生NetSure731CC2-X2，维谛NetSure731CC2-X2，艾默生开关电源，维谛开关电源，艾默生高频开关电源，艾默生开关电源柜
艾默生NetSure731CC2-X2，维谛NetSure731CC2-X2，艾默生开关电源，维谛开关电源，艾默生高频开关电源，艾默生开关电源柜
系统类型：48v
电池容量：600ah
浮冲电压：53.5v
均冲电压：56.4v
下电控制允许：是 yes
负载下电电压：44.0v
电池保护电压：43.2v
组数2组
12) MCS3000H-48/50(150A)
设备类型 开关电源
设备厂家 中达
设备型号 MCS3000H
接口类型 DB9 头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 MCS3000H
串口参数 地址 0,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。FSU 网页网管上请将设备地址修改为 0。
13) MCS-48/200-GMUB
设备类型 开关电源
设备厂家 中达
设备型号 MCS3000
接口类型 DB9 头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 MCS3000
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 1200
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。接下面那个 RS232 接口。此开关电源不支持防雷
器告警（未测试通过原因写“防雷器焊死”即可）。
铁塔智能设备接入指导
18
14) MCS-48/100-GMUB
设备类型 开关电源
设备厂家 中达
设备型号 MCS3000
接口类型 DB9 头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 MCS3000
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 1200
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。接下面那个 RS232 接口。此开关电源不支持防雷
器告警（未测试通过原因写“防雷器焊死”即可）。
15) SUP182A386A06 （CUC-04HA ）
设备类型 开关电源
设备厂家 中达
设备型号 MCS1800
接口类型 DB9 母头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 MCS1800
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。此开关电源不支持防雷器告警（未测试通过原因
写“防雷器焊死”即可）。
铁塔智能设备接入指导
19
16) CUC-06H
设备类型 开关电源
设备厂家 中达
设备型号 CUC06H-09H
接口类型 DB9 母头，232 接口
接线说明 2 接 TX，3 接 RX，5 接 GND
协议名称 CUC06H
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
17) WPS-48/30E(150A 以下 IP55), 机种 号 ：SUP182A386A11(CUC-04HA)
设备类型 开关电源
设备厂家 中达
设备型号 MCS1800
接口类型 DB9 头，232 接口
接线说明 2 接 TX，3 接 RX，5 接 GND
协议名称 MCS1800
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
20
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
18) MCS3000E-48/50 （室内 站）
设备类型 开关电源
设备厂家 中达
设备型号 CUC12HB
接口类型 3P 端子，RS485 接口
接线说明 A 接 A，B 接 B
协议名称 DSP600
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
3 、 日海
1) SPS48500-12 （232 接口 ）
设备类型 开关电源
铁塔智能设备接入指导
21
设备厂家 日海
设备型号 SPC48200
接口类型 RJ45 水晶头，232 接口
接线说明 水晶头 4RX 接转接头 2 脚 TX，6TX 接转接头 3 脚 RX，8GND 接转接头 5 脚 GND
协议名称 MC2000
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（6 接 TX，4 接 RX，8 接 GND）。
2) SPS48500-12 （485 接口 ）
设备类型 开关电源
设备厂家 珠江
设备型号 PRS0500B
接口类型 RJ45 水晶头，485 接口
接线说明 2 接 A，3 接 B
协议名称 ZJPRS0500B
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
22
3) SPS48350-9
设备类型 开关电源
设备厂家 珠江
设备型号 GPE48200N
接口类型 RJ45 水晶头，485 接口
接线说明 2 接 A，3 接 B
协议名称 GPH48150D
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
4 、 珠江
1) PRSE3004-13U400A
设备类型 开关电源
设备厂家 珠江
设备型号 CU3000C
接口类型 RJ45 水晶头，485 接口
接线说明 2 接 A，3 接 B
协议名称 CU3000C
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
23
2) CU3000AK
设备类型 开关电源
设备厂家 珠江
设备型号 CU0500BK
接口类型 RJ45 水晶头，485 接口
接线说明 2 接 A，3 接 B
协议名称 ZJCU0500BK
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
3) CU3000
设备类型 开关电源
设备厂家 珠江
设备型号 CU3000C
接口类型 DB9 头，RS232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 CU3000C
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
铁塔智能设备接入指导
24
4) PRS3004AP （接口 在显示屏后面）
设备类型 开关电源
设备厂家 珠江
设备型号 PRS0500BK
接口类型 RJ45 水晶头，485 接口
接线说明 2 接 A，3 接 B
协议名称 ZJPRS0500BK
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注意：接口在显示屏后面的网口，写了“PC-RS485”那个，如图示。
5) CU2000H
设备类型 开关电源
设备厂家 珠江
设备型号 CU2000H
接口类型 RJ45 水晶头，485 接口
接线说明 2 接 A，3 接 B
协议名称 ZJPRS0500BK
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
6) PRS3004AP （接口 在前面）
设备类型 开关电源
设备厂家 珠江
设备型号 ZJCU0500BK
接口类型 RJ45 水晶头，485 接口
接线说明 2 接 A，3 接 B
铁塔智能设备接入指导
25
协议名称 ZJPRS0500BK
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
5 、 中兴
1) ZXDU68 S601
设备类型 开关电源
设备厂家 中兴
设备型号 ZXDU68 S601
接口类型 2P 端子，485 接口
接线说明 A1 接 A，B1 接 B
协议名称 ZXDU68S601
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
26
2) ZXDU68 B301
设备类型 开关电源
设备厂家 中兴
设备型号 ZXDU68B201
接口类型 2P 端子(X13)，485 接口
接线说明 左边接 A，右边接 B（如图）
协议名称 ZXDU68B201
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：此开关电源不支持电池组电流，电池组电流可以为 0，在未测试通过原因写明是“ZXDU68
B301”即可。
铁塔智能设备接入指导
27
3) ZXDU68 T601
设备类型 开关电源
设备厂家 中兴
设备型号 ZXDU58T601
接口类型 DB9，232 接口
接线说明 RS232 转 RS485 转换头直接对接
铁塔智能设备接入指导
28
协议名称 ZXDU58T601
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
4) ZXDU58
设备类型 开关电源
设备厂家 中兴
设备型号 ZXDU58
接口类型 DB9 公头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 ZXDU58
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
铁塔智能设备接入指导
29
5) ZXDU58 B900
设备类型 开关电源
设备厂家 中兴
设备型号 ZXDU58
接口类型 DB9 公，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 ZXDU58
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
6) ZXDU58 W600
设备类型 开关电源
设备厂家 中兴
设备型号 ZXDU58
接口类型 DB9 公，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 ZXDU58
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
7) ZXDU58 W121
设备类型 开关电源
设备厂家 中兴
铁塔智能设备接入指导
30
设备型号 ZXDU58
接口类型 DB9 公，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 ZXDU58
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
8) ZXDU68 U301
设备类型 开关电源
设备厂家 中达
设备型号 ZXDU58
接口类型 DB9 公头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 ZXDU58
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
铁塔智能设备接入指导
31
9) ZXDU68 S/T601
设备类型 开关电源
设备厂家 中达
设备型号 ZXDU58
接口类型 DB9 公头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 ZXDU58
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
6 、 动力源
1) DKD48
设备类型 开关电源
铁塔智能设备接入指导
32
设备厂家 动力源
设备型号 DUM-48/50H2
接口类型
1、 直插，RS232 接口
2、DB9 公头，RS232 接口
接线说明
1、直插：R 接 TX，T 接 RX，G 接 GND
2、DB9 公头：2 接 TX，3 接 RX，5 接 GND
协议名称 DUM50B3
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
2) DKD48-2
设备类型 开关电源
设备厂家 动力源
设备型号 DUM-48/50H3
接口类型 RJ45 水晶头，485 接口
接线说明 4 接 A，8 接 B
协议名称 DUM50B3
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
33
3) DKD
设备类型 开关电源
设备厂家 动力源
设备型号 DUM-48/50H
接口类型 RJ45，232 接口
接线说明 水晶头与 DB9 接线：4TX 接 3 脚 RX，8RX 接 2 脚 TX，5GND 接 5 脚 GND
协议名称 DUM50B3
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（8 接 TX，4 接 RX，5 接 GND）。
4) DKD-1
设备类型 开关电源
设备厂家 动力源
设备型号 DUM-48/50H2
接口类型 RJ45，232 接口
接线说明 水晶头与 DB9 接线：4TX 接 3 脚 RX，8RX 接 2 脚 TX，5GND 接 5 脚 GND
协议名称 DUM50B3
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（8 接 TX，4 接 RX，5 接 GND）。
5) DKD-31( 室外站)
设备类型 开关电源
设备厂家 动力源
设备型号 DUM-48/50H3
接口类型 DB9 公头，232 接口
接线说明 RS232 转 RS485 转换头对接
协议名称 DUM50B3
串口参数 地址 1,数据位 8,停止位 1，无校验， 波特率 12 00
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。波特率可以设置，参数设置密码 123。
铁塔智能设备接入指导
34
6) DKD-31( 室内站)
设备类型 开关电源
设备厂家 动力源
设备型号 DUM-48/50H3
接口类型 DB9 公，232 接口
接线说明 RS232 转 RS485 转换头对接
协议名称 DUM50B3
串口参数 地址 1,数据位 8,停止位 1，无校验， 波特率 96 00
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。波特率可以设置，参数设置密码 123。
7) DUM-48/50C2
设备类型 开关电源
设备厂家 动力源
设备型号 DUM-48/50H3
接口类型 DB9 公头，232 接口
接线说明 RS232 转 RS485 转换头对接
协议名称 DUM50B3
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 1200
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。波特率可以设置，参数设置密码 123。
铁塔智能设备接入指导
35
8) DUM-48/50B1
设备类型 开关电源
设备厂家 动力源
设备型号 DUM-48/50B1
接口类型 DB9 公头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 PDXUPK
串口参数 地址 1,数据位 7,停止位 1，偶校验，波特率 1200
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。设置密码：上上上上左右
9) DUM-48/50D1
设备类型 开关电源
设备厂家 动力源
设备型号 DUM-48/50D1
铁塔智能设备接入指导
36
接口类型 DB9 公头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 PDXUPK
串口参数 地址 1,数据位 7,停止位 1，偶校验，波特率 1200
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。设置密码：上上上上左右
10) DUM226-48/40I
设备类型 开关电源
设备厂家 动力源
设备型号 DUM-48/50B1
接口类型 DB9 公头，232 接口
接线说明 RS232 转 RS485 转换头直接对接，7、8 脚要短路
协议名称 PDXUPK
串口参数 地址 1,数据位 7,停止位 1，偶校验，波特率 1200
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND，7、8 脚短路）。此开关电源不支持防雷器故障告
警，测试报告未测试通过原因中直接写“焊死”即可，把整流模块后面的开关关闭即可产生
整流模块故障告警。
铁塔智能设备接入指导
37
11) DUM-48/50H3 （DKD46 ）
设备类型 开关电源
设备厂家 动力源
设备型号 DUM-48/50H3
接口类型 DB9 公头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 DUM50B3
串口参数 地址 1,数据位 7,停止位 1，无校验，波特率 1200
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。波特率可以设置，参数设置密码 123。
7 、 艾默生
1) NetSure 731 A41
设备类型 开关电源
设备厂家 艾默生
设备型号 NetSure 731 A41-S5
接口类型 绿色 3P 端子，RS232 接口
接线说明 若转换器为母头的，2TX 脚接开关电源的 RX，3RX 脚接 TX，5GND 脚接地
协议名称 EMEMSON_NetSure
铁塔智能设备接入指导
38
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（RX 接 TX，TX 接 RX，5 接 GND）。
2) NetSure 701 A41
设备类型 开关电源
设备厂家 艾默生
设备型号 PS48600-3B/2900 Netsure 701C
接口类型 RJ45 水晶头，RS232 接口
接线说明 水晶头与 DB9 接线：6RX 接 2 脚 TX，3TX 接 3 脚 RX，5 接 5 脚 GND
协议名称 PS48600B
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（6 接 TX，3 接 RX，5 接 GND）。
铁塔智能设备接入指导
39
3) EPC48150 （ M521S ）
设备类型 开关电源
设备厂家 艾默生
设备型号 M521S
接口类型 DB9 公头，RS232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 PS48600B
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
铁塔智能设备接入指导
40
4) PS48600-3A/2900-X4 （M500F ）
设备类型 开关电源
设备厂家 艾默生
设备型号 M500F 或 PSMA12
接口类型 DB9 公头，RS232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 PSMA12
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
5) EPC48200/2900-HC1
设备类型 开关电源
设备厂家 艾默生
设备型号 PSMA12
接口类型 DB9 公头，RS232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 PSMA12
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
铁塔智能设备接入指导
41
6) M530S
设备类型 开关电源
设备厂家 艾默生
设备型号 M530S
接口类型 2P 头，RS485 接口
接线说明 A(左)接 A，B（右）接 B
协议名称 M530S
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
42
7) EPC48200/2900-HC4 （M521S ）
设备类型 开关电源
设备厂家 艾默生
设备型号 M521S
接口类型 DB9 公头，RS232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 M521S
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
8) PS48600-3B/2900 NetSure 701CC9 （M500S ）
设备类型 开关电源
设备厂家 艾默生
设备型号 M500S 或 PSMA12
接口类型 DB9 公头，RS232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 PSMA12
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。此开关电源不支持防雷器告警（未测试通过原因
写“防雷器焊死”即可）。
铁塔智能设备接入指导
43
9) M522S （室内站 ）
设备类型 开关电源
设备厂家 艾默生
设备型号 M522S
接口类型 DB9 公头，RS232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 PS48600B
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
铁塔智能设备接入指导
44
10) EPC4860/1800-FA2(M522S 室外站)
设备类型 开关电源
设备厂家 艾默生
设备型号 M522S
接口类型 DB9 公头，RS232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 PS48600B
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
11) EPC48120/1800-FA1(PSM-D21)
设备类型 开关电源
设备厂家 艾默生
设备型号 PSMA12
接口类型 DB9 公头，RS232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 PSMA12
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
45
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
8 、 铭普
1) MER048-4011U
设备类型 开关电源
设备厂家 铭普
设备型号 MEC048
接口类型 RJ45 水晶头，RS232 接口
接线说明 水晶头与 DB9 母头接线：6RX 接 2 脚，3TX 接 3 脚，4、5GND 接 5 脚
协议名称 MEC048
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（6 接 TX，3 接 RX，4、5 接 GND）。
铁塔智能设备接入指导
46
2) MER048-3511U
设备类型 开关电源
设备厂家 珠江
设备型号 PRS0500BK
接口类型 RJ45 水晶头，RS485 接口
接线说明 2 接 A，3 接 B
铁塔智能设备接入指导
47
协议名称 ZJPRS0500B
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
9 、 泰和
1) 泰和开关 电源
设备类型 开关电源
设备厂家 泰和中星凯能
设备型号 SZ48V3U7U
接口类型 RJ45 水晶头，RS485 接口
接线说明 水晶头：1 接 B，2 接 A
协议名称 SZ48V3U7U
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
48
10 、 安耐特
1) IPS2504030008E3M-110
设备类型 开关电源
设备厂家 安耐特或金威源
设备型号 SM32J5 或 SM09E
接口类型 RJ45 水晶头，RS485 接口/RS232 接口
接线说明
R R5 S485 接入 时，水晶头 1 接 A，2 接 B，但需要在 A/B 口并一个 510
欧或 470 欧的电阻，或者加一个 485 中继。
R R2 S232 接入 时，水晶头与 DB9 母头接线：6RX 接 2 脚 TX，3TX 接 3 脚
RX，4、5 地接 5 脚 GND
协议名称 ZJPRS0500B 或 SM09E
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（6 接 TX，3 接 RX，4、5 接 GND）。
铁塔智能设备接入指导
49
铁塔智能设备接入指导
50
2) SM32J2
设备类型 开关电源
设备厂家 安耐特
设备型号 SM32J5
接口类型 RJ45 水晶头，RS485 接口
接线说明 水晶头 2 接 A，3 接 B
协议名称 ZJPRS0500B
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：此开关电源不支持防雷器告警（未测试通过原因写明焊死就可以），也不支持整流模块
故障告警，但可以做出整流模块风扇故障告警（拔出模块卡死风扇再插回去），查看活动告
警后截图附上即可。
3) EPS3504030016L-1M-285 （SM09L1 ）
设备类型 开关电源
设备厂家 泰和中星凯能
设备型号 SZ48V3U7U
接口类型 RJ45 水晶头，RS485 接口
接线说明 水晶头 2 接 A，1 接 B
协议名称 SZ48V3U7U
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：此开关电源不支持防雷器告警（未测试通过原因写明焊死就可以），也不支持整流模块
故障告警，但可以做出整流模块风扇故障告警（拔出模块卡死风扇再插回去），查看活动告
警后截图附上即可。
铁塔智能设备接入指导
51
4) SM32E3
设备类型 开关电源
设备厂家 安耐特
设备型号 SM32J5
接口类型 RJ45 水晶头，RS485 接口/RS232 接口
接线说明
R R5 S485 接入 时，水晶头 1 接 A，2 接 B，但需要在 A/B 口并一个 510
欧或 470 欧的电阻，或者加一个 485 中继。
R R2 S232 接入 时，水晶头与 DB9 母头接线：6RX 接 2 脚 TX，3TX 接 3 脚
RX，4、5 地接 5 脚 GND
协议名称 ZJPRS0500B
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（6 接 TX，3 接 RX，4、5 接 GND）。此开关电源不支持防雷器告警（未测试通过
原因写明焊死就可以），也不支持整流模块故障告警，但可以做出整流模块风扇故障告警（拔
出模块卡死风扇再插回去），查看活动告警后截图附上即可。
5) SM21
设备类型 开关电源
设备厂家 安耐特
设备型号 SM21
接口类型 DB9 母头，RS232 接口
接线说明 3 接 TX，2 接 RX， 5 接 GND（接前面和后面的 DB9 母头都可以）
协议名称 SM21
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 19200
注：需升级到 2.19 版本才支持此电源。旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU
自带 RS232（串口 7、8 为 232 接口）可直接接入（3 接 TX，2 接 RX，5 接 GND）。现场有发
现某些基站接线是 2 接 TX，3 接 RX，5 接 GND，到时候也可以尝试一下。
此开关电源只有直流电压、负载电流和模块电流三个数值（交流输入电压也不支持，按照协
议解析是 6553.5V），也不支持告警量。交流停电告警在未测试通过原因写明“存量站，开关
电源不支持”，防雷器故障告警在未测试通过原因写明“焊死”，整流模块故障告警在未测试
通过原因写明“存量站，开关电源不支持”就可以了。
铁塔智能设备接入指导
52
6) IPS
设备类型 开关电源
设备厂家 金威源
设备型号 SM09E
铁塔智能设备接入指导
53
接口类型 RJ45 水晶头，RS232 接口
接线说明 6 接 TX，3 接 RX，4、5 接 GND
协议名称 SM09E
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（6 接 TX，3 接 RX，4、5 接 GND）。
7) SM-E
设备类型 开关电源
设备厂家 珠江
设备型号 CU0500BK
接口类型 RJ45 水晶头，RS485 接口
接线说明 2 接 A，3 接 B
协议名称 ZJCU0500BK
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
54
11 、 金威源
1) GPE48200N
设备类型 开关电源
设备厂家 金威源
设备型号 GPE48200N
接口类型 水晶头，RS485 接口
接线说明 2 接 A，3 接 B
协议名称 GPH48150D
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：防雷器故障告警无法触发，提交测试报告在未测试通过原因写上“防雷器焊死”。
2) SPC48200
设备类型 开关电源
设备厂家 金威源
设备型号 MC2000
接口类型 RJ45 水晶头，RS485 接口/RS232 接口
接线说明
RS232 接法：水晶头与 DB9 母头：6RX 接 2TX，4TX 接 3RX，8GND 接 5GND
RS485 接法 ：1 接 A，3 接 B
协议名称 MC2000
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（6 接 TX，3 接 RX，5 接 GND）。
铁塔智能设备接入指导
55
3) SM09E
设备类型 开关电源
设备厂家 金威源
设备型号 SM09E
接口类型 RJ45 水晶头，RS485 接口/RS232 接口
接线说明
R R5 S485 接入 时，水晶头 1 接 A，2 接 B，但需要在 A/B 口并一个 510 欧或 470
欧的电阻，或者加一个 485 中继。
R R2 S232 接入 时，水晶头与 DB9 母头接线：6RX 接 2 脚 TX，3TX 接 3 脚 RX，
4、5 地接 5 脚 GND
协议名称 SM09E
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（6 接 TX，3 接 RX，4、5 接 GND）。
4) G/PE-4890H
设备类型 开关电源
设备厂家 珠江
设备型号 CU0500BK
接口类型 RJ45 水晶头，RS485 接口
接线说明 水晶头 2 接 A，3 接 B
协议名称 ZJCU0500BK
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：此开关电源不支持防雷器故障告警和模块故障告警，测试报告防雷器故障告警未测试通
过原因中直接写“防雷器焊死”，整流模块告警未测试通过原因中写“存量站，此开关电源
铁塔智能设备接入指导
56
无法产生整流模块告警”。
5) GP48300A
设备类型 开关电源
设备厂家 安耐特
设备型号 SM32J5
接口类型 RJ45 水晶头，RS485 接口
接线说明 水晶头 3 接 A，2 接 B
协议名称 ZJPRS0500B
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
57
12 、 中恒
1) SM45-100C
设备类型 开关电源
设备厂家 中恒
设备型号 SC45-100
接口类型 DB9，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 SC45-100
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 19200
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
2) SM60
设备类型 开关电源
设备厂家 中恒
设备型号 SM60
接口类型 DB9 公头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 SM60
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 19200
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
铁塔智能设备接入指导
58
3) ZHM09-S(SM45)
设备类型 开关电源
设备厂家 中恒
设备型号 SC45-100
接口类型 DB9 公头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 SC45-100
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 19200
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
铁塔智能设备接入指导
59
4) ZHM15
设备类型 开关电源
设备厂家 中恒
设备型号 ZHM15
接口类型 DB9 公头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 ZHM15
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 19200
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
13 、 通力盛达
1) SQ48E-4A
设备类型 开关电源
设备厂家 通力盛达
设备型号 TLSDTBO
铁塔智能设备接入指导
60
接口类型 水晶头，RS485 接口
接线说明 1 接 B，2 接 A
协议名称 TLSDTBO
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
14 、 通力环
1) TBOP4 48C/600-50H
设备类型 开关电源
设备厂家 通力盛达
设备型号 TBO
接口类型 DB9 公头，232 接口
接线说明 RS232 转 RS485 转换头直接对接
协议名称 TBO
参数配置 地址 1,数据位 8,停止位 1，无校验，波特率 9600
注：旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232（串口 7、8 为 232 接口）
可直接接入（2 接 TX，3 接 RX，5 接 GND）。
铁塔智能设备接入指导
61
二、 普通 空调
1 、 黑盾
1) AC1300E
设备类型 普通空调
设备厂家 黑盾
设备型号 AC1300E
接口类型 DB9 头，485 接口
接线说明 4 接 A，5 接 B（厂家一般有配专用 485 线，如图）
协议名称 H50A1000W
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
62
2 、 中能 制冷
1) A1500LT_B
设备类型 普通空调
设备厂家 中能
设备型号 A1500LT_B
接口类型 DB9 头，485 接口
接线说明 4 接 A，5 接 B（厂家一般有配专用 485 线，如图）
协议名称 A1500LT_B
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
63
3 、 日海
1) CH1500-D2S
设备类型 普通空调
设备厂家 日海
设备型号 CH2000-D2S
接口类型 RJ45 水晶头，485 接口
接线说明 1 接 A，2 接 B
协议名称 SL1808T
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
64
4 、 美的
1) KF-72LW/SN-JZ1(R2)
设备类型 普通空调
设备厂家 美的
设备型号 KF-72LW/SN-JZ1(R2)
接口类型 3P 头，485 接口
接线说明 接在空调控制盒，打开控制盒有标 RS232-pc 的 3P 头线，白线接 A，红线接 B
协议名称 KTJZ1_DCM
串口参数 地址 177,数据位 8,停止位 2，偶校验，波特率 600
注：空调上位机RS485接口即空调显示屏后面到压缩机位置两根灰色的线，其中母头为RS485
接口，白色的为 A，红色的为 B，黑色的为 GND 可以不接。
铁塔智能设备接入指导
65
5 、 华凌
1) KFRd-72LW/JHS(2)
设备类型 普通空调
设备厂家 美的
设备型号 HUALING
接口类型 3P 头，485 接口
接线说明 白线接 A，红线接 B
协议名称 HUALING
串口参数 地址 1,数据位 8,停止位 2，偶校验，波特率 2400
6 、 海信
1) KF-72LW/TSUS-N2
设备类型 普通空调
设备厂家 海信
设备型号 KF-72LW/TSUS-N2
接口类型 485 接口
接线说明 接在空调接线板上 X201 上，4P 头接两个，右边个接 B，右边第二个接 A
协议名称 HISENSE_SP
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
66
7 、 科龙
1) KF-75LW/SUTK-N2
设备名称 普通空调
设备厂家 科龙
设备型号 KFR-120LW/SUTK-N2
接口类型 485 接口
接线说明 A 接 A，B 接 B
协议名称 TTSPKT
串口参数 地址 1，数据位 8，停止位 1，无校验，波特率 9600
三、 热交换 设备
1 、 英维克
1) EC13HDNS1J
设备类型 普通空调
设备厂家 英维克
设备型号 EC13HDNS1J
接口类型 直插头，485 接口
接线说明 +接 A，-接 B
铁塔智能设备接入指导
67
协议名称 EC13HDNC1J
串口参数 地址 1,数据位 8,停止位 2，无校验，波特率 9600
2) EC15HDNC1J
设备类型 普通空调
设备厂家 英维克
设备型号 EC15HDNC1J
接口类型 直插头，485 接口
接线说明 +接 A，-接 B
协议名称 EC15HDNC1J
串口参数 地址 1，数据位 8，停止位 1，无校验，波特率 9600
2 、 昆拓
1) BQE230-A2E211
设备类型 普通空调
设备厂家 昆拓
设备型号 KUNTKT
接口类型 直插头，485 接口
接线说明 +接 A，-接 B
协议名称 KUNTKT
串口参数 地址 1,数据位 8,停止位 2，偶校验，波特率 9600
铁塔智能设备接入指导
68
四、 智能 电表
1 、 力创
1) EX8-33-I-4G
设备类型 智能电表（交流）
设备厂家 力创
设备型号 EX8-33-I-4G
接口类型 485 接口
接线说明 A 接 A，B 接 B
协议名称 EX833I
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
2 、 雅达
1) YD2080-4-F
设备类型 智能电表（交流）
设备厂家 雅达
设备型号 YD2080
接口类型 485 接口
接线说明 A 接 A，B 接 B
协议名称 YD2080
串口参数 地址 1,数据位 8,停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
69
2) DTSD3366M-4-W1
设备类型 智能电表（交流）
设备厂家 雅达
设备型号 DTSD3366M-4-W1
接口类型 485 接口
接线说明 A 接 A，B 接 B
协议名称 DLT645_2007
串口参数 地址 1,数据位 8,停止位 1，偶校验，波特率 2400
3) DDS3366D-C-W1
设备类型 智能电表（交流）
设备厂家 雅达
设备型号 DDS3366D-C-W1
接口类型 485 接口
接线说明 A 对 A，B 对 B
协议名称 DDS3366D_CW1
串口参数 地址 1，数据位 8，停止位 1，偶校验，波特率 2400
注：按 SET 进 2255 改 3366 后，再按 SET 出 LA 加 6 位数，后三位改为 001
4) YD2037W
设备类型 智能电表（交流）
设备厂家 雅达
设备型号 YD2037W
接口类型 485 接口
接线说明 A 接 A，B 接 B
协议名称 YD2037W
串口参数 地址 1，数据位 8，停止位 1，无校验，波特率 9600
3 、 林洋
1) DTSD71
设备类型 智能电表（交流）
设备厂家 林洋
设备型号 DTSD71
接口类型 232 接口
接线说明 RS232 转 RS485 转换头对接
协议名称 DL645
串口参数 地址 1，数据位 8，停止位 1，无校验，波特率 9600
注：需配 RS232/RS485 转换器。
铁塔智能设备接入指导
70
4 、 新宏博
1) XHB-DTZD/M4H1-C
设备类型 智能电表（交流）
设备厂家 新宏博
设备型号 XHB-DTZD/M4H1-C
接口类型 485 接口
接线说明 A 接 A，B 接 B
协议名称 M4H1_C
串口参数 地址 1，数据位 8，停止位 1，无校验，波特率 9600
5 、 斯 菲 尔
1) PD194Z9E3
设备类型 智能电表（交流）
设备厂家 斯菲尔
设备型号 PD194Z9E3
接口类型 485 接口
接线说明 A 接 A，B 接 B
协议名称 DBPD194Z9E3
串口参数 地址 1，数据位 8，停止位 1，无校验，波特率 9600
6 、 安科瑞
1) AMC96_
设备类型 智能电表（交流）
设备厂家 安科瑞
设备型号 AMC96_
接口类型 485 接口
接线说明 A 接 A，B 接 B
协议名称 AMC96_
串口参数 地址 1，数据位 8，停止位 1，无校验，波特率 9600
铁塔智能设备接入指导
71
7 、 丹东伊诺特
1) PD1150E-9SY-J
设备类型 智能电表（交流）
设备厂家 丹东伊诺特
设备型号 PD1150E-9SY-J
接口类型 485 接口
接线说明 A 接 A，B 接 B
协议名称 PD1150E9SYJ
串口参数 地址 1，数据位 8，停止位 1，无校验，波特率 9600
注：需要把通讯地址位设为 1，通讯速率 9600，通讯校验位 n，数据位 8，停止位 1
铁塔智能设备接入指导
72
五、 门禁 系统
1 、 中兴
1) ZXM10 ACUC(CA/CB/CC)
设备类型 门禁系统
设备厂家 中兴
设备型号 CHD805
接口类型 485 接口
接线说明 A 接 A，B 接 B
协议名称 CHD805
串口参数 地址 2，数据位 8，停止位 1，无校验，波特率 9600
2 、 创力
1) 创力
设备类型 门禁系统
设备厂家 创力
设备型号 LiChuangHM
接口类型 485 接口
接线说明 A 接 A，B 接 B
协议名称 LiChuangHM
串口参数 地址 1，数据位 8，停止位 1，无校验，波特率 9600
3 、 传通
1) 传通科技
设备类型 门禁系统
设备厂家 传通科技
设备型号 ChuanTongHM
接口类型 485 接口
接线说明 A 接 A，B 接 B
协议名称 ChuanTongHM
串口参数 地址 1，数据位 8，停止位 1，无校验，波特率 9600
BEI IDEACOD GHT514-1024S019
AB 1769－L35e
SCHMERSAL TD-250-11Z-M25 限位开关
Modicon BMXDRA1605
BMXXBP0600
KUBLER P/N: 8.5858.322A.2112.S002
XXXX 推车
AEG HSLN 000 3P 100A 731228
AEG LS220K 220V 接触器型号1开1闭
Westinghouse 5X00105G014
NORMAN 510AQ
503M
Matador DCM 9B 30/20 B2
AEG modicon 170 BAM 09600
CROUZET 83-873-101
Glyptal 1201
Di-Soric OGU031P3K-TSSL
OGU041P3K-TSSL
AB 1784-CF64，plcc $102
1756-OB32A，plcc $293
1756-IC16A，plcc $511
1756-PA72/C，plcc $1,397.00
Emerson Maxi Maestro DCD 200* 25/50
Marelli MAQ 80 MB4 B5
PHOENIX CONTACT mini mcr-sl-tc-ui
BEI IDEACOD PHM510-1312-001
Cutler-Hammer MOTOR 449-D431H21 120VAC/125VDC
VISHAY NOBEL 数显表 AST 3IS参数Um=250V Po=1.1W IO=600mA Uo=14.4v Co=0.5
Siemens A02JLD64 ITE
Siemens 73N12F B/M : 14823-7131F4 MOORE/SIEMENS
SUNDSTRAND MCV104A5922
BEI IDEACOD IN58LER005/1024
SELET B02G6.51.6 PILOT BURNER P211-S BRUCIATORE
PILOTA 3000W FUSAR 3000W
YTR12 120KW
P211-S 3000W
KUKA KUKA KR120-2P
KR360-2P
ABB 3HAC15882-2
TM0150 20L
倍加福 编码器 RH158N-OBAKIR61N-1000 2个
PA035-017bc005
意大利罗瓦拉 sv404f07t替代升级版Lowara 5SV05F007T/D
西门子 驱动板（含模块）A5E00714560 1块
输出模块321-IHH1-0AAO 2块
输出模块322-IHH1-0AA0 2块
KUKA "Mat.-No. 0000110494
KRC2 ESC CI Standard on adapter board
<< Customer INQ >>
-Circuit card
5.04.059.340\0200.X241.00.006.977"
"Mat.-No. 0000107212
Connector set Han6 (X1)"
"Mat.-No. 0000187043
KRC4 connector set X11"
科尼 NM38770NR2L8115006092279 电压180V 26W 16NM，
PRUFTECHNIK LBAV4999
LAB3996/10
力士乐 R911285655,FWA-ECODR3-SMT-02VRS-MS
KUKA KSD1-08（0000122284）
ABB 3HAB8101-3
3HAB8101-8/08C
3HAC15882-2
3HAC023195-001
TM0150 20L
TURCK 69300089
46070
69300089
6930111
B 4241-0/9
CKWM 12-12-10/CS10021
FKFD 12-3
M1634140 (correct p/n is BI 3U-M12-AP6X-H1141)
RKS 4.4T-8/S824
RSSD RJ45 441-10M
VAS_22-B698-0.6M-RS_5.3T
WK 4T-10-P7X2/S824/CS10034
WK_4.4T-0.3-P7X2-RS_4.4T/S824
WK_4.4T-15-P7X2/S90
意大利道茨 CM240PQIMN-CNP121006-03
TURCK NI50U-CK40-VP4X2-H1141
GE 无线探头 6070395 10个
信号中继器 6096295R 2个 报下 GE的
KUKA 库卡KR 6 R900 sixx
GE V-LINE 5个
V07240 5个
V07313 3个
V07216 3个
V07120 6个
V07340 2个
加拿大VPT 启动器MRR-220 30个
郭义 油位开关 MPMB-12
温度传感器 QF10A4
过滤堵塞开关 AQJ5/30R
GE EG 电机 QDT电池 30个
GE 电机 打捞头 201711 2套
GE 电机 英制内六方扳手 Hex Driver(ALLEN BALLDRIVER)0.05-3/8 2套
KUKA KR6R900 SIXX 1PC 库卡
漏点检测器4×IP67/-110~20℃/28VDC-25mA
9718124林德碳刷
西门子 电动机M71M4 0.37kW 380V立式
矿用隔爆型控制按钮BZA18-5/127-3
矿用隔爆型控制按钮 BZA18-5/36-2
KUKA KR 6 R900 FIVVE (KR AGILUS) 这个型号的手臂一个，带控制系统
力士乐 力士乐泵1PV2V3-43/25 RA01MC40A1
GE IC693BEM341 (New)
艾默生 FM-3E 1块
PL22123-1542-01F 5K
TURCK NI6U-EG08-RP6X-H1341 15个
GROSCHOPP M2-KOX
卡迪汉莫 CE1NS3AB
eaton cutler hammer 充电器 4A55505H01 2个
主控板 4A55765H11 1个
输入输出板 4A55765H02 1个
柴油机板 4A55765H03 1个
6SE7024-7ED51-Z Z=K11， K01，G95，G41，C43 1台 报下
德国KNF的泵 N86KNE-D443501377
艾默生NetSure731CC2-X2，维谛NetSure731CC2-X2，艾默生开关电源，维谛开关电源，艾默生高频开关电源，艾默生开关电源柜
