CT-3008W-10V 比亚迪、ATL的选择-新威测试仪 BTS-10V电池检测柜

是否提供加工定制	是	类型	指针式
品Pai	新威	型号	CT-3008W-10V
电流测量范围	充电: 6mA~； 放电: 6mA~（A）	电流测量精度	±0.1% of FS（A）
电压测量范围	充电: 10mV~10V； 放电: 10mV~10V（V）	电压测量精度	±0.1% of FS（V）
内阻测量范围	-（mΩ）	内阻测量精度	-（mΩ）
温度测量范围	-（℃）	温度测量精度	-（℃）
容量测量范围	6mA~（AH）	容量测量精度	±0.3% of FS（AH）
电源电压	AC 220 V ±10% / 50 Hz（V）	功率	400（W）
重量	25（Kg）	外形尺寸	482.6*243*280
规格	3U

BTS Series : 设备型号：CT-3008W-10V 设备物料编码：CT-3008W-10V一、设备综合性能1.1硬件特性　　系统硬件稳定可靠，每个通道有独立的恒流及硬件恒压源；　　设备采用模块化设计，独立性强，易于维护；　　夹具种类齐全，可适应不同规格型号的电池、钮扣电池、组合电池的测试；　　内部供电使用GX率开关电源，节能效果显著，每个功率管有独立保护电路，保证设备安全可靠运行；　　采用四线法测量，Z大限度的排除接触误差，提高测量精度；　　通道独立控制，互不干扰；　　 散热系统效率高，能有效保证设备24小时满负荷的情况下正常工作；　　硬件采用双环控制，恒流到恒压无尖峰，保护电池。1.2软件特性　　采用上位机客户端模式控制和管理测试设备及测试数据，支持自动化测试方案；　　每个通道可独立编程测试，任何情况下的“停止”后（包括断电）的工步都具有“接续”功能，有效防止当前数据的丢失；　　上位机兼容性强，可适应不同版本的下位机，同时具有友好人机交互界面，方便操作；　　数据采集速度快，精确捕抓电压电流的变化细节（16bit的AD），具备日志功能；　　强大的数据及曲线处理功能；完善的报表功能，支持四种报表类型和多种种报表格式：　　所见即所得报表：可见的数据导出　　常规报表：导出整个NDA数据文件　　分层报表：循环层、工步层、记录层数据分离导出　　自定义报表：用户可以自己定义导出报表的模板　　数据及曲线可导出至EXCEL、TXT、均可编辑处理；　　数据分析系统操作简单方便，并集中管理分析统计所有的数据；　　随机免费附送专业工具软件，包括电压电流精度校准软件。可改箱号，可变量程。二、技术参数

指标项目		指标参数
工作温度范围		0℃ ~ 40℃
存储温度范围		-10℃ ~ 50℃
工作环境相对湿度范围		30% ~ 80% RH（没有水汽凝结）
存储环境相对湿度范围		30% ~ 90% RH（没有水汽凝结)

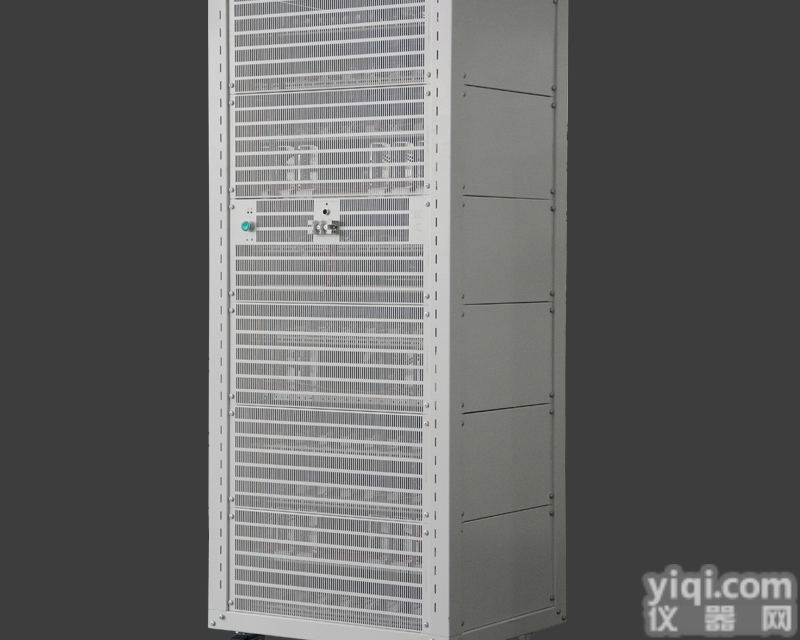

产品图片
		图片仅供参考，以实物为准
输入电源		AC 220 V ±10% / 50 Hz
输入功率		400W
分辨率		AD:15bit;DA:12bit;
输入阻抗		≥1MΩ
电压	每通道输出范围	充电: 10mV~10V； 放电: 10mV~10V
	精度	± 0.1% of FS
	稳定度	± 0.1% of FS
电流	单通道输出范围	充电: 6mA~； 放电: 6mA~
	精度	±0.1% of FS
	稳定度	±0.1% of FS
功率	单通道功率	50W
	稳定度	±0.2% of FS
时间	电流响应时间	电流到的硬件响应时间为20ms
	工步时间范围	≤（365*24）小时/工步 (时间格式支持00：00：00(h、min、s)
数据记录	数据记录条件	时间Δt：（1 ~60000S）
		电压ΔV：(10mV - 5V)
		电流ΔI：（6mA-3A)
	记录频率	1Hz
充电	充电模式	恒流、恒压、恒流恒压充电
	截止条件	主通道：电压、电流、相对时间、容量
		辅助通道：用户可选
放电	放电模式	恒流、恒功率放电
		主通道：电压、电流、相对时间、容量
		辅助通道：用户可选
循环	循环测试范围	1~65535次
	单循环工步数	254
	循环嵌套	具有嵌套循环功能，Z大支持3层嵌套
保护	软件保护	● 掉电数据保护
		●具有脱机测试功能
		● 可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、延时时间
	硬件保护	添加防反接保护模块
通道特点		恒流源与恒压源采用独立双闭环结构
通道控制模式		独立控制
电压电流检测采样		四线制连接
噪声		<85dB
数据库		采用MySQL数据库集中管理测试数据
上位机通讯方式		基于TCP/IP协议
数据输出方式		EXCEL、TXT、图表
通信接口		串口/网口
每机柜通道数		8
夹具类型		通用夹具/聚合物夹具/鳄鱼夹具
机箱尺寸（W*D*H）		3U机箱,482.6*243*280mm
