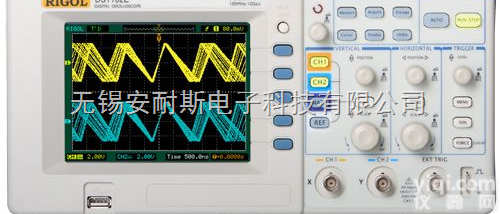

DS1102E DS1102E北京普源示波器,南京桑润斯电子科技有限公司

产品型号

DS1102E

DS1052E

DS1102D

DS1052D

带宽

100 MHz

50 MHz

100 MHz

50 MHz

逻辑分析仪

无

有

设备型号

DS1102E

DS1052E

DS1102D

DS1052D

带宽

100MHz

50MHz

通道数

2通道+外触发

实时采样率

1GSa/s（单通道），500MSa/s（双通道）

等效采样率

25GSa/s

10GSa/s

上升时间

3.5ns

7ns

存储深度

通道模式

采样率

普通存储

长存储

单通道

1GSa/s

16kpts

N.A.

单通道

500Msa/s或更低

16kpts

1Mpts

双通道

500Msa/s或更低

8kpts

512kpts

时基范围

2 ns/div ~50s/div

5 ns/div ~50s/div

触发方式

边沿、视频、脉宽、斜率、交替、码型和持续时间（DS1000D）

垂直分辨率

8 bits

垂直灵敏度

2 mV/div ~10V/div

Z大输入电压

All Input 1MΩ||15pF 300Vrms Max CATI

滚动范围

500ms/div ~50s/div

光标测量

手动模式、追踪模式、自动测量

数学运算

＋，－，×，FFT

内部存储

10组波形、10组设置

外部存储

BMP、CSV、波形存储、设置存储

接口

USB Device，USB Host，RS-232, P/F Out

显示

64 k色TFT彩色液晶屏，320×234分辨率

电源

AC: 100 ~ 240 VACRMS，45 ~ 440 Hz，CAT II，50 VAZ大值

MSO逻辑分析仪

DS1102D

DS1052D

通道数

16通道

采样率

200MSa/s (每通道l)

存储深度

512k pts (每通道l)

触发方式

码型和持续时间

门限电平

TTL=1.4V, CMOS=2.5V, ECL=-1.3V, USER=-8V ~ + 8V
