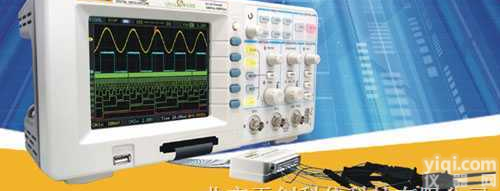

DS1102C DS1102C 数字示波器 普源 南京 无锡
- 型号：DS1102C
- 产地：江苏 南京市
- 供应商：南京海纳仪器设备有限公司
- 供应商报价： 电议
- 标签：DS1102C 数字示波器 普源 南京 无锡,DS1102C 数字示波器 普源 南京 无锡价格,DS1102C 数字示波器 普源 南京 无锡厂家
产品库
| 类型 | 双踪示波器 | 型号 | DS1102C |
| 备注:此款产品已经停止生产，可代替型号：DS1102E·DS1102C数字示波器应用领域： |
| 电子线路的测试、教育和技术培训、信号逻辑关系验证、混合信号电路测量、电路功能测试 |
| 示波器型号 | 带宽 | 采样率 | 通道 | 重量 |
| ·DS1102C | 100MHz | 400MSa/s | 双通道+外触发 | 2.3Kg |
| ·DS1102C数字示波器性能参数： | ||
| 带宽 | 100 MHz | |
| 存储深度 | 1M采样点（单通道），512K采样点（双通道） | |
| 通道 | 双通道+外触发 | |
| 实时采样率 | 400 MSa/s | |
| 等效采样率 | 25 GSa/s | |
| 上升时间 | 3.5 ns | |
| 时基范围 | 5 ns/div 至 50 s/div | |
| 李沙育图形 | 带宽 | 100 MHz |
| 相位差 | ± 3 | |
| 触发模式 | 边沿、视频、脉宽、斜率、交替 | |
| 触发源 | CH1，CH2，Ext，Ext/5，AC Line | |
| 输入阻抗 | 1 MΩ || 15 pF | |
| 垂直灵敏度 | 2 mV/div 至 5 V/div | |
| 垂直分辨率 | 8 位 | |
| 输入耦合 | 直流、交流、接地 | |
| Z大输入电压 | 400 V (DC + AC 峰值) | |
| 滚动范围 | 500 ms/div 至 50 s/div | |
| 自动测量 | 峰峰值、幅值、Z大值、Z小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2 、延迟1→2 的测量 | |
| 光标测量 | 手动模式、追踪模式和自动测量模式 | |
| 数学运算 | ＋，－，×，FFT | |
| 存储 | 内置：10组波形、10组设置 USB：位图存储、CSV存储、波形设置 | |
| 接口 | USB Device，USB Host，RS-232，P/F Out (Isolated) | |
| 显示 | 64K色TFT彩色液晶，320 x 234 | |
| 电源 | 通用，100 – 240 V / 50 W Z大值 | |
| 重量 | 2.3 kg | |
| ·DS1102C数字示波器特点及优点： | ||
| 1. 可选装16通道逻辑分析仪（DS1000CD系列） 2. 全新设计的小巧体积，大大减小桌面占用面积 3. 5.7’64K色TFT彩色液晶屏，波形显示更加清晰自然 4. 存储深度：1M采样点（单通道），512K采样点（双通道），512K采样点（逻辑分析仪） 5. 丰富的触发功能：边沿、视频、脉宽、斜率、交替、码型和持续时间触发等 6. 可调触发灵敏度：有效滤除有可能叠加在触发信号上的噪声，防止误触发 7. 实时采样率400 MSa/s，等效采样率高达25 GSa/s；保证有效捕获实时瞬态信号，同时可观察重复信号的微妙细节 8. 20种自动测量功能 9. 光标测量包括手动模式、追踪模式和自动测量模式 10. 10组波形、10组设置存储、位图存储、CSV存储 11. 加、减、乘、FFT、反相等多种波形运算功能 12. 自动校准功能 13. 独特的数字滤波器和波形录制功能 14. 内置硬件频率计 15. 双通道 + 外触发，根据带宽分为100 MHz，60 MHz，40 MHz，25 MHz 多种型号 16. 标准配置接口：USB Device，RS-232；USB Host，支持U盘和USB接口打印机 17. 标配 通过/失败 检测功能：采用“光电隔离”方式，有效避免电磁干扰 18. 多种语言用户界面，嵌入式帮助系统 | ||
