共聚焦显微镜,德国NanoFocus 汽缸表面无损检测系统

产品信息

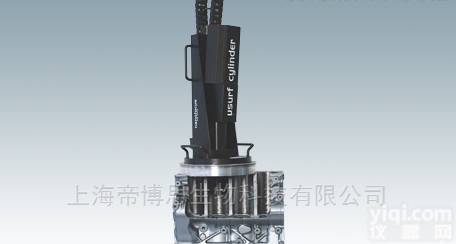

德国NanoFocus μsurf cylinder汽缸表面无损共聚焦显微镜检测系统是世界上唯一的一款专为测量汽缸内壁设计的非接触式三维表面测量仪，并拥有超高光学分辨率和Z全面广泛的三维表面形貌分析能力，被世界的汽车厂商所应用。
德国NanoFocus µsurf cylinder汽缸表面无损共聚焦显微镜检测系统是世界上WY的一款专为测量汽缸内壁设计的非接触式三维表面测量仪，并拥有超高光学分辨率和Z全面广泛的三维表面形貌分析能力，被世界的汽车厂商所应用。
NanoFocus µsurf cylinder汽缸表面无损检测系统是气缸套的表面高分辨率非破坏性测量的共焦三维表面测量系统。在众多汽车公司和供应商的开发与质量控制部门被广泛使用。配合潜望镜式光学设计，测量头浸没在缸孔，可在非常短的时间到达任何测量位置自动化的测量过程都将存储在数据库中便于重复测量和连续检验。

      测量过程中的自动化选项由一个可以自动直线运行的机械系统所完成，测量头可通过移动自动完成位于一个发动机的多个气缸的检测，整个过程中不需要用户的再引导或人工干预，此系统配备有悬臂系统和托盘保证了人体工学的工作环境。

µsurf cylinder汽缸表面无损共聚焦显微镜检测系统 应用
μsurf系列用来测量汽车引擎缸体内部(发动机气缸内壁)表面物理形貌，进行微纳米尺度的三维形貌分析(磨损分析、缺陷分析)，如3D表面形貌、2D的纵深形貌、轮廓（纵深、宽度、曲率、角度）、表面粗糙度等。有利于提高成形性，改善外观以及涂漆性能，降低磨损，提GX率。

产品特性：
（1）耐用可靠
（2）无损测量
（3）光学分辨率高
（4）速度快，数秒内完成测量
（5）真实的3D数据

产品功能：
（1）纹理分析（角度分析）
（2）粗糙度计算符合DIN EN ISO标准
（3）计算三维表面粗糙度参数
（4）磨损分析，缺陷检测和体积参数

µsurf cylinder汽缸表面无损共聚焦显微镜检测系统 技术参数
LED光源：λ= 505 nm, MTBF: 50,000 h
测量时间：5~10秒
测量原理：非接触、共聚焦
计算机：高性能计算机控制系统，功能全面的软件，有拼接功能，
工作电源：100-240V, 50-60Hz, input<45W
外型尺寸：高490mm，特殊转接环直径280mm
集成箱尺寸（包含主机，系统控制器，电子模块等）：540*710*795mm
重量：11KG
洁净室等级: Capability class 6 (according to DIN EN ISO 14644)
物镜倍数 10X 20X 50X
单次测量面积（um） 1100*1100 550*550 220*220
NA值 0.3 0.45/0.6 0.8
工作距离（mm） 10.1 3.1/0.9 1
Z轴精度（nm） 20 <10 <2
XY轴精度（um） 1.9 0.95 0.38


曼戈斐光学推出样品免费检测，提供详细检测报告
上海曼戈斐光学技术有限公司主营产品：共聚焦显微镜,全自动影像仪,全自动晶元检测系统,太阳能表面检测系统,自动影像仪,共聚焦显微镜,光学测量仪,便携式共聚焦显微镜，白光共聚焦显微镜，激光共聚焦显微镜，3D共聚焦显微镜。
上海曼戈斐光学： http://www.megphy.com
苏州曼戈斐光学： http://www.measure-3d.com

信息声明：本产品供应信息由仪器网为您整合，供应商为（上海曼戈斐光学技术有限公司），内容包括 （共聚焦显微镜,德国NanoFocus 汽缸表面无损检测系统）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （共聚焦显微镜,德国NanoFocus 汽缸表面无损检测系统）的信息，请直接联系供应商，给供应商留言！
