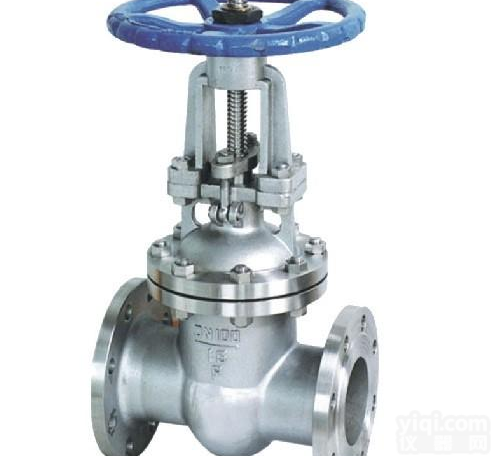

不锈钢焊接闸阀

产品信息
制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。
 上海京蝶阀门制造有限公司是一家集研究、开发、制造、销售为一体的阀门专业单位。主要生产明杆闸阀、三通球阀、不锈钢蝶阀等几大系列，产品采用GB、JIS、API、DIN等先进标准进行设计生产。

新世纪、新起点、新目标，我们希望能为您提供阀门需求上的服务，您有阀门的相关问题都可以联系我们。同时，我们真诚希望与您合作。

产品详情

执入标准Administer standard
● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
● 结构长度按E101的规定或按用户提供尺寸
● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
● The manufalture ａnd aueptanle specigication shan be based on the japanese standard E101 applied for the thermal powerand JB/T3595-93
● The length shall bein line with E101 or by user’s speeification.
● Welding groove shan be in auordanle with power industrh spe-cification 78DG or hg user’ specification
● The size in inclose is old production’s size





性能规范Property ａnd specifiecation
产品型号 Product type公称压力PN(MPa)Nominal pressure 试验压力(MPa)Test pressure 工作压力(MPa)Working pressure 工作温度(℃)Working temperature 适用介质Appicable medium
强度试验Sheel test 密封试验/上密封实验Seal test
Z960Y-250 25 37.5 27.5 - ≤425 水、蒸汽、Water,steam
Z960Y-320 32 48.0 36.0 - ≤425
Z960Y-P54100 - 30.0 22.0 P5410 ≤540 蒸汽 Steam
Z960Y-P54170 - 48.0 36.0 P5417 ≤540
主要零件材料Matecrial for main parts
零件名称Part name 材料Pai号Material designation
阀体Body WCB WC6 WC9
阀板Disc WCB WC6 WC9
阀盖Bonnet 25 12Cr1Mo1VA
阀杆Stem 1Cr17Ni2 20Cr1Mo1VA
阀座Seat 25 12Cr1Mo1VA
密封环Sealing ring S软钢(增强柔性石墨)S soft steel (flexible graphite) S软钢S soft steel F软钢F Soft steel
填料Packing 增强柔性石墨Fexible graphite
支架Yoke WCB WCB或WC6
阀杆螺母Stem nut 45(ZCuZn216Fe3Mn3)
四开环Four piece ring 1Cr13 20Cr1MoVA
主要尺寸及重量Main dimensions ａnd weight
公称通径DNNominal diameter 主要外形尺寸和连接尺寸(mm)Main external ａnd connecting dimensions 电动装置Electric dewice 重量(kg)Weight
d L H L1 L2
Z60Y/Z62Y-250
100 84 406 1164 437 277 DZW45 234
125 100 483 1402 437 277 DZW60 343
175 158 711 1650 554 309 DZW180 638
225 200 864 1650 554 309 DZW180 654



如需查询更多相关产品信息，欢迎访问上海京蝶阀门制造有限公司

www.zgjdfm.com
