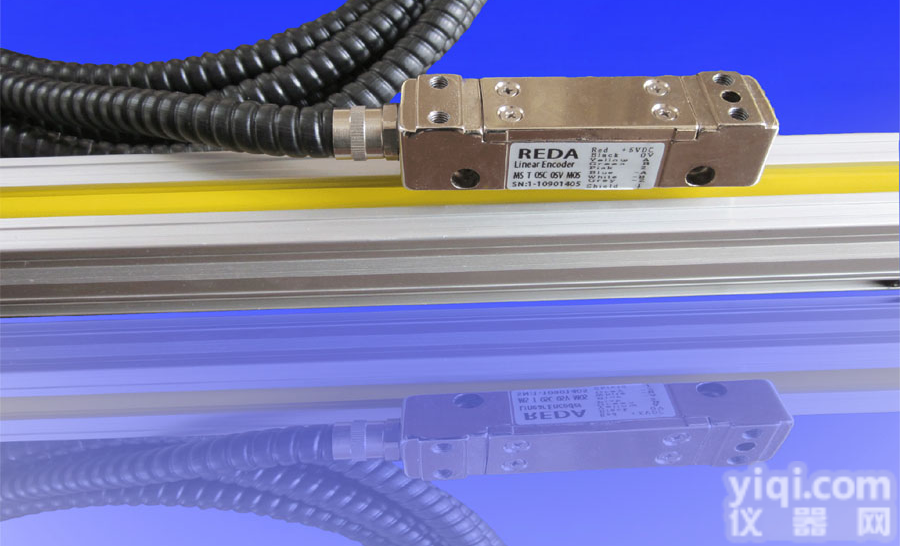

OMST05C 封闭式磁栅尺，磁栅尺 显

特性概述

l

封闭铝材，加上密封条，可以更好的防油、防水、防尘。

l

 一体化读数头，性能更加可靠。

l

专用的安装折弯件，可以实现三个由度的任意调整，安装变的比较简单。

l

专用金属屏蔽线，可抗击各种干扰。

l

长行程可到70米无接缝，型材可无限对接。

读数头机械和电气特性

机械特性

l

 金属不锈钢外壳读数头。

l

两组安装孔固定读数头。

l

 安装公差范围大。

电气特性

l

 TTL5V信号输出时，导线采用金属屏蔽线，更有的抗干扰能力。

l

 信号具有良好的稳定性。

l

 Z大速度超过1m/s应使用“专用线缆”。

MSO

参考信号

每5mm（C）

尺带规格

5+5mm

分辨率

5,10,25,50,62.5,100µm

精度²

±25µm

重现性

±1脉冲

线缆

5芯或者8芯

输出形式

LINE-DRIVER

PUSH-PULL

线缆（标准长度5米）

读头-直线位移传感器带距离

0.1~2.5mm

Z小卷绕半径60mm

供电电压

5VDC±5%

10~30VDC±20%

连接线

LINE-DRIVER

PUSH-PULL

消耗电流（无负载）

40mA_MAX

黄色

A

A

消耗电流（带负载）

120mA_MAX（5V，R_L=120Ω）

60mA_MAX（28V，R_L=1.2kΩ）

绿色

B

B

粉红色

Z

Z

红色

V+

V+

黑色

V-

V-

相位偏移

90°±5°

屏蔽线

Z大速度

6m/s（MS T 5）

12m/s（MS T 10）

蓝色

白色

抗振动

100m/s²[10Hz～2000Hz]

灰色

抗冲击

1000m/s²（11ms）

通常读数头提供5m线缆。

可以根据需要提供长线缆，Z大线长如下：

L_MAX=50m（读头线缆）

L_MAX=100m（5m读头线缆+延长线缆¹）

防护等级

IP 67 DIN 40050/IEC 529

工作温度

-20°～85℃

储存温度

-20°～85℃

湿度

100％不凝结

读数头重量

50g

电气保护

电源极性倒置保护

输出短路电流保护

读数头订货代码

类型

输出信号类型

分辨率

零点

供电电压

线缆

OMS

T

XX

X

XX

XXX

OMS

T：line-driver

05= 5µm

10= 10µm

……

C=每5mm

05：5V

24：10~30V

M05= 5m     M10= 10m
