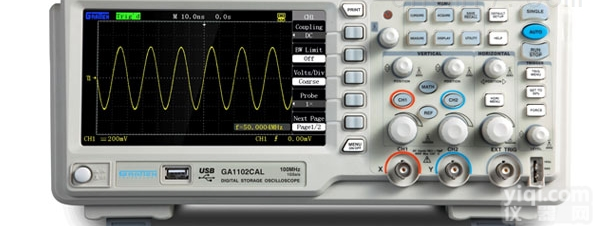

ADS1062CAL ADS1102CAL ：安泰信示波器 ADS1102CAL ADS1102C ADS1062C A

类型	数字存储示波器	品Pai	安泰信
型号	ADS1062CAL ADS1102CAL	通道数	2
带宽	100（MHz）（MHz）	采样率	1（GS/s）（GS/s）
记录长度	5（k）（k）	波形捕获率	8（wfms/s）（wfms/s）
外形尺寸	1（mm）（mm）	重量	1（kg）（kg）

应用：1.电子线路设计和调试2.考察瞬时信号3.电路功能测试4.工业控制测量概述：安泰信凭借持续不断的技术研究及多年制造成本优势，为回馈广大工程师朋友长期关注和支持，现特价推出SDS1000CA系列示波器，在保证强大功能以及优良品质下，以更高的性价比满足工程师对示波器的测试需求。特性：·7寸彩色显示；·实时采样率1GSa/s,等效采样率50GSa/s；·6Mpts波形记录功能，长记录时间33.3小时；·5种触发功能：边沿、脉冲、视频、斜率、交替；·3种光标模式，32种自动测量参数；·5种数学运算：+、-、*、FFT ；·屏幕保护功能（1分钟至5小时）；·嵌入式在线帮助、一键存储、一键打印功能。技术参数：带宽：100MHz通道数：双通道+1个外触发通道Z高实时采样率：1GSa/s等效采样率：50GSa/s存储深度：单通道40K，双通道20K上升时间：<3.5ns输入阻抗：1MΩ||17pF时基范围：2.5ns/div-50s/div，Roll：100ms-50s/div垂直灵敏度：2mv-10v/div(1-2-5顺序）垂直分辨率：8bit显示：7寸彩色产品重量：2.3Kg产品尺寸：305mm X133mm X154mm功能特性：更大电压档位：2mv/div-10v/div的电压档位范围,不仅可对小信号进行测量，而且可不用更换探头即可直接对工频信号进行观察，节约测量成本。更大电压档位自动测量功能式显示：32种自动测量种类、3种测量光标模式，具有所有测量参数可同时打开功能，丰富的光标模式满足测量需要。自动测量功能式显示延迟扫描：采用双时基制的EasyZoom窗口扩展技术，扩展局部波形，总揽全局、细节呈现。追踪模式延迟扫描手动模式：包括：时间、电压测试。可手动调整光标的间距测量时间和电压。手动模式追踪模式：光标自动追踪波形，通过旋转“万能”旋钮来调节光标水平位置并自动改变垂直位置。追踪模式自动测量：系统根据选择的自动测量参数的变化，自动调整光标的位置，并计算相应的参数值，提供精确结果。自动测量在线帮助：一键帮助系统实时提供帮助，使用简单。在线帮助快捷操作按钮：多种缺省操作按钮，操作GX快捷。快捷操作按钮PC端测试软件PC端测试软件：实用的PC端测控软件，可实现测试自动化。PC端测试软件标准配件：·USB数据线·电源线·资源光盘·说明书·探头(两根)可选配件：·BNC同轴电缆线·RS-232串口线·EasyDsoLib软件开发包（免费）EasyScope测试软件：该软件可以使SDS1000CA系列示波器通过USB或RS-232接口与PC进行连接软件提供的控制和分析功能如下：1、通过数据浏览器显示捕获的波形，数据和测量值；2、通过DSO控制器进行本地或远程的操作3、以“BMP”位图格式保存波形?4、将数据保存为 “EXCEL”文件，以便于分析5、打印/存储波形EasyDsoLib软件开发包：软件包是便于客户二次开发所提供的接口函数库，包含从示波器获取采样点数、版本号、波形数据、设置参数、自动测量参数、上传下载示波器设置或控制示波器的接口函数。使您的开发变得简单GX。
