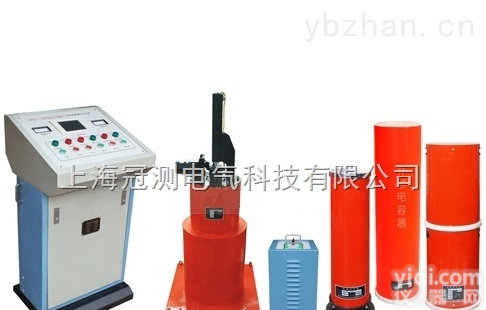

GCXZ（L）调感式工频串联谐振耐压装置
- 品牌：菲柯特
- 供应商：扬州市菲柯特电气有限公司
- 供应商报价：面议
- 标签：GCXZ（L）调感式工频串联谐振耐压装置,-1,扬州市菲柯特电气有限公司
产品库
| 产地类别 | 国产 |
|---|
GCXZ(L)调感式工频串联谐振耐压装置，随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备(即工频试验变压器)，则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造，
GCXZ(L)调感式工频串联谐振耐压装置技术参数| 额度输出电压 | 0～60kV(AC有效值)及以下 |
| 输出频率 | 50Hz |
| 谐振电压波形 | 纯正弦波，波形畸变率≤1% |
| 工作制 | 满功率连续工作时间1min |
| 品质因素 | 10～40 |
| 试验容量 | 3000kVA及其以下 |
| 工作电源 | 380V±15%、工频50Hz |
| 产品型号名称 | 控制台 | 调压器 | 电抗器(干式) | 励磁变(干式) | 分压器 | 适用范围 |
| GCXZ(L)- 200/25 | 30kW | 30kVA(电动) | 200kVA/25kV 可调一台 | 30kVA 干式 | 30kV | 水力发电机。0.4～1.0μF。(10kV/40MW) |
| GCXZ(L)- 300/25 | 60kW | 60kVA(电动) | 300kVA/50kV 可调一台 | 60kVA 油浸式 | 50kV | 火力发电机。0.27～0.33μF。(20kV/300MW) |
| GCXZ(L)- 600/50 | 60kW | 60kVA(电动) | 200kVA/50kV 可调一台 400kVA/50kV 可调一台 | 60kVA 油浸式 | 50kV | 火力发电机。0.113～0.45μF。(20kV/600MW) |
| GCXZ(L)- 1200/50 | 120kW | 120kVA(感应) | 200kVA/50kV 固定两台 800kVA/50kV 可调一台 | 120kVA 油浸式 | 50kV | 水力发电机。0.6～1.8μF。(20kV/250MW) |
| GCXZ(L)- 2750/55 | 300kW | 300kVA(感应) | 750kVA/55kV 固定两台 1250kVA/55kV 可调一台 | 120kVA 油浸式 | 60kV | 水力发电机。1.6～3.3μF。(20kV/770MW) |
注：可根据试品对象参数定制解决方案
电力系统常用水力发电机的电容量参考表| 水力发电机 | 额定容量(WM) | 额定电压(KV) | 相电容(μF) |
| 72.5～85 | 10.5 | 0.694 | |
| 125～150 | / | 1.8～1.9 | |
| 300 | 15.75 | 1.7～2.5 | |
| 400 | 18.0 | 2～2.5 | |
| 600 | / | 2.1～2.5 |
GCXZ(L)调感式工频串联谐振耐压装置产品特征
1、由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下(1/Q10)；同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，价廉，使用操作便捷而安全。
2、串联谐振实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率(THD)极小，优于现有所有类型的交流耐压设备。
3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤。
4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险。
