JX13B 特价万能工具显微镜JX13B 苏州新天厂家直销

类型	工具显微镜	品Pai	新天
型号	JX13B	仪器放大倍数	30X
目镜放大倍数	3X	物镜放大倍数	10X
重量	85（g）	适用范围	小型零部件测量
装箱数	1

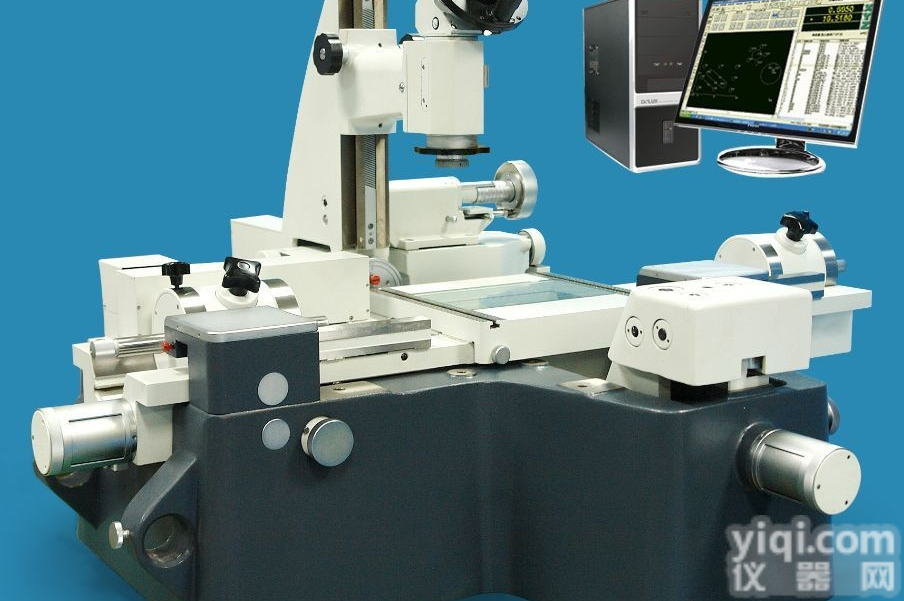

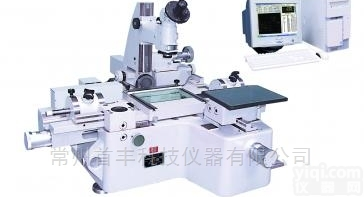

微机型万能工具显微镜JX13B一．产品特点：1、主显微镜配有多种目镜和物镜，视场大，成像清晰；2、采用光电数显技术，以精密光栅尺作为测量元件，测量精度高；3、主显微镜可左右偏摆，用于对螺旋零件进行测量；4、具有透、反射照明方式，轮廓和表面尺寸均可测量；5、具有快速移动和微动装置，并可快速切换；6、带有顶针架、V形支架、测高装置等多种附件，使用面广。7、采用先进计算机处理技术，将光栅数显系统采集的信号实时输入计算机，由功能强大的二坐标测量软件进行数据处理，能GX完成各种复杂的测量工作；二．仪器用途：微机型万能工具显微镜JX13B是机械制造业、电子制造业、计量测试所广泛使用的一种多用途计量仪器。可以用来测量量程内的各种零件的尺寸、形状、角度和位置。仪器采用光栅数显技术对测量数据进行数据处理，同时可使用影像法、轴切法、接触法和双光束干涉条纹法等多种测量方法，使仪器测量性能得到了大大提高。典型测量对象有：1、测量各种成型零件，如样板、样板车刀、样板铣刀、冲模和凸轮的形状；2、测量螺纹、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；3、测量齿轮滚刀的导程，齿形和牙型角；4、测量电路板、钻模或孔板上孔的位置度、键槽的对称度等形位误差。三．规格参数：1.工作台X坐标行程：200mmY坐标行程：100mmX、Y坐标分辨率：0.0002mm2、测量准确度：（1+L/100）μm，其中L为测量长度，单位：mm3、平工作台尺寸（mm）：260×270mm4、圆工作台直径：ф213mm圆工作台角度分划范围：0°～360°圆工作台角度分度值：30"5、主显微镜立柱倾斜范围：±12°倾斜角度分度值：30'6、测角目镜角度分划范围：360°角度分度值：1'7、轮廓目镜角度分划范围：±7°角度分度值：10'8、顶针装置顶针间的Z大夹紧长度：700mm顶针间能容纳的Z大直径：ф100mm9、高顶针架高顶针架Z大夹持长度：200mm高顶针架能容纳的Z大直径：ф250mm10、圆分度头分度头角度分划范围：0°～360°分度头角度分度值：1'11、光学定位器测量范围（mm）：5～200测杆垂直方向摆动范围：±3°Z小探测孔径：ф5mmZ大探测深度：15mm定位变动性：<1μm测量力（N）：0.1±0.0312、仪器主机外形尺寸(mm)：长×宽×高=1300×1250×80013、仪器重量：450kg14、环境要求室内温度20℃±1℃，相对湿度小于60%15、物镜：

物镜放大率	总放大率	工作距离	视场距离
1×	10×	79mm	20mm
3×	30×	69mm	6.7mm
5×	50×	49mm	4mm

16、使用双像目镜：

物镜放大率	总放大率	工作距离	视场距离
1×	14.7×	36mm	13mm
3×	42×	64mm	4.6mm
5×	65×	48mm	2.9mm

（产品照片仅供参考；本公司保留对产品进行改进提高的权利，届时恕不另行通知客户；本产品配置以装箱清单为准。）
