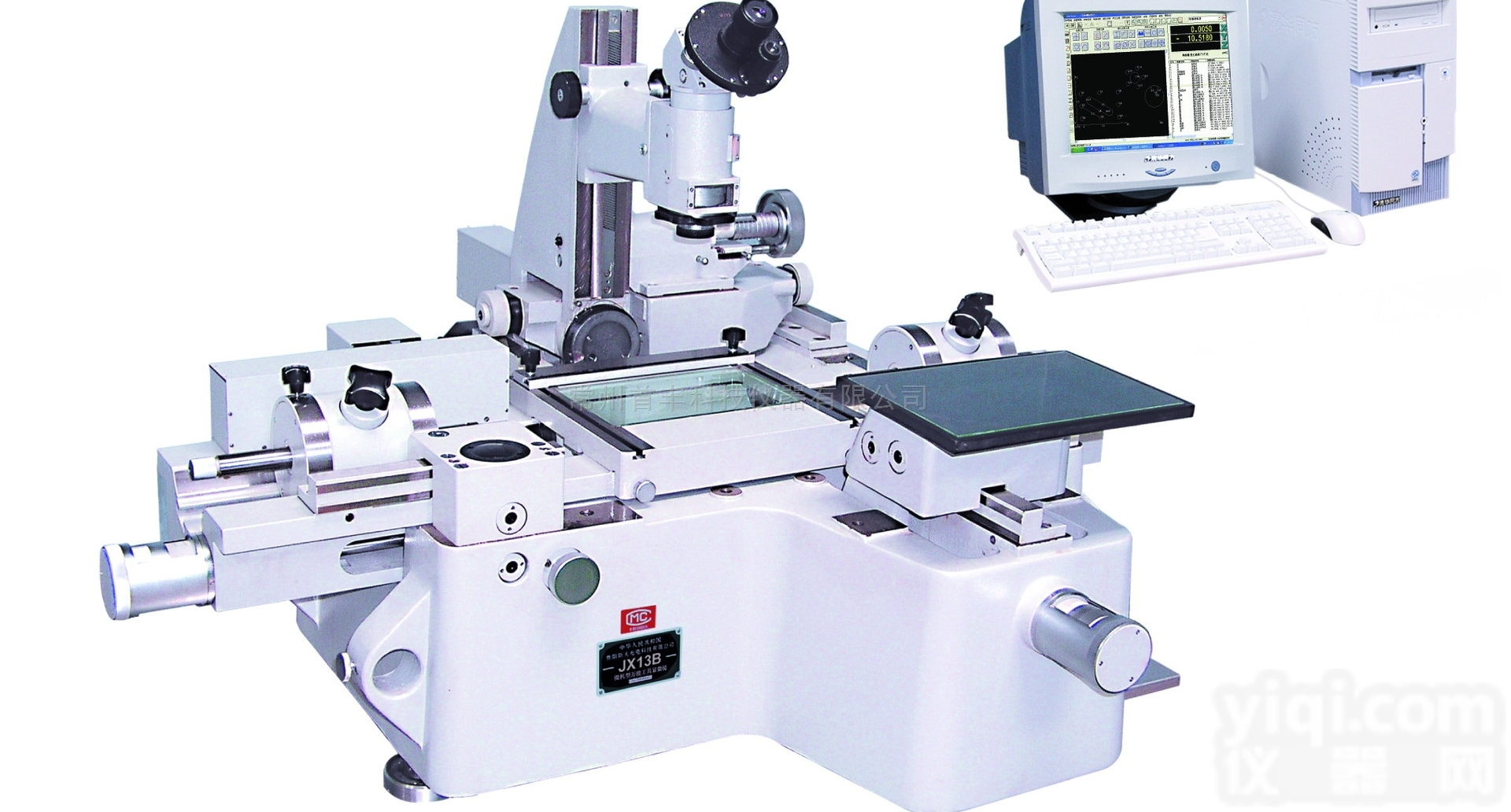

JX13B 贵阳新天光电 JX13B 微机型万能工具显微镜

产品介绍

      主显微镜配有多种目镜和物镜，视场大，成像清晰。采用光电数显技术，以精密光栅尺作为测量元件，测量精度高。主显微镜可左右偏摆，适用于螺旋状零件测量。采用透、反射照明，轮廓和表面尺寸均可测量。具有快速移动和微动装置，并可快速切换。带有顶针架、V形支架、分度头、测高装置等多种附件，使用范围广。采用先进计算机处理技术，将光栅数显系统采集的信号实时输入计算机，由功能强大的二坐标测量软件进行数据处理，能GX完成各种复杂的测量计算工作。

技术参数

测量范围：200mm×100mm

分辨率：0.0002mm

准确度：（1+L/100）μm（其中 L为测量长度，单位：mm）

工作台

平工作台尺寸：260mm×270mm

圆工作台直径：φ 213mm

圆工作台角度分划范围：0°~ 360°

圆工作台角度分度值：30"

物镜

主显微镜立柱

倾斜范围：±12°

倾斜角度分度值：30'

测角目镜

角度分划范围：360°

角度分度值：1'

轮廓目镜

角度分划范围：±7°

角度分度值：10'

顶针装置

夹持ZD长度：700mm

夹持ZD直径：φ100mm

高顶针架

夹持ZD长度：200mm

夹持ZD直径：φ250mm

圆分度头

角度分划范围：0°~ 360°

角度分度值：1′

光学定位器

测杆垂直方向摆动范围：±3°

最小探测孔径：φ5mm

ZD探测深度：15mm

定位变动性：<1μm

测量力（N）：0.1±0.03

环境要求：室温20±1℃，相对湿度40％－60％RH

仪器外形尺寸(mm) :长1300×宽1250×高800

仪器质量：450kg

应用领域

  工具显微镜分为大型工具显微镜和万能工具显微镜。根据产品的性能特点分为：数字式、数据处理式、图像处理式等多种，具有较高的测量精度，可以满足不同用户的测量需求。

  工具显微镜是一种测量用途极为广泛的计量仪器，该仪器能精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各参数。适用于机器制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校以及科研院所等。仪器可配备光学定位器、顶针架、分度头、测高装置、双像目镜、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。

其典型测量对象有：

  各种成型零件如样板、样板车刀、冲模和凸轮的形状；

  螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；

  齿轮滚刀的导程、齿形和牙型角；

  钻模或孔板上孔的位置度，键槽的对称度等形位误差；

本公司提供技术咨询、安装调试和培训、维修保养、升级改造、二手仪器回收和以旧换新等配套服务!基本安排七个工作日。
