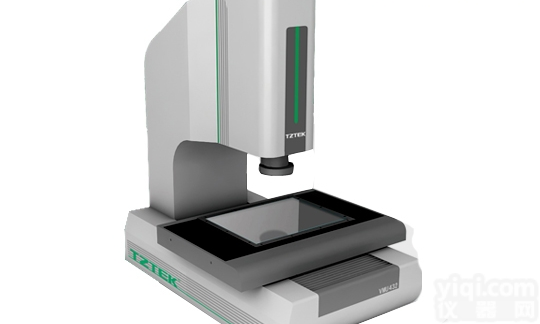

VMC－自动影像测量仪
- 产地：厦门市
- 供应商：厦门普瑞盛电子科技有限公司
- 供应商报价：面议
- 标签：VMC－自动影像测量仪
产品库
仪器特点:VMC－自动影像测量仪
◆四轴CNC控制系统，全自动测量；
◆三轴进口精密线性滑轨、精密传动系统；
◆精密花岗岩机台，精度高、稳定性好；
◆进口自动变倍光学镜头，可实现自动变倍测量；
◆全鼠标的自动化控制，简单易用；
◆可程控6环8区环形表面光源，LED轮廓光源；
◆自动对焦测高，可加装接触式测头；
◆提供多种行程规格配置，如222、322、432、542等。
技术参数 :VMC－自动影像测量仪
型号 | VMC222 | VMC322 | VMC432 | VMC542 | |
行程(mm) | 200×200×200 | 300×200×200 | 400×300×200 | 500×400×200 | |
外部尺寸(mm) | 1040×740×1620 | 1040×740×1620 | 1240×800×1620 | 1440×1000×1620 | |
重量(kg) | 240 | 250 | 310 | 400 | |
承重(kg) | 25 | 25 | 25 | 25 | |
测量精度 | XY轴* | E2=(2.5+L/200)µm | E2=(3.0+L/200)µm | ||
Z轴** | E1=(5.0+L/200)µm | ||||
速度 | XY轴 | 200mm/S | |||
Z轴 | 100mm/S | ||||
光栅尺 | 1.0µm分辨率 | ||||
CCD | 1/2"CCD 黑白/彩色 | ||||
光源 | 轮廓光 | LED冷光源，256级亮度可调 | |||
表面光 | 6环8区LED冷光源，各段独立操控，256级亮度可调 | ||||
同轴光 | 可选配，参数同轮廓光 | ||||
光学系统*** | 6.5:1可变倍，放大倍率29～163或58～326 | ||||
软件 | Vispec测量软件（VMC版） | ||||
运动控制 | 自主的CNC直流伺服系统 | ||||
保修期 | 1年 | ||||
工作环境 | 温度20℃±2℃，温度变化<2℃/hr，湿度30～80% | ||||
振动<0.002g，低于15Hz | |||||
电源 | 220V/50Hz/10A | ||||
* L表示测量长度，以毫米为单位。 ** Z轴的机械精度，聚焦的精度与工件表面有很大关系。 *** 放大倍率为近似值，具体值与显示器的尺寸以及显示器的分辨率相关。 |
