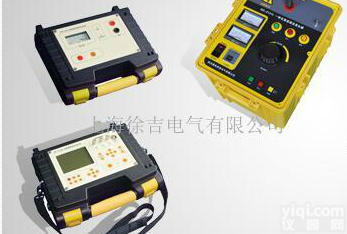

GD-2137 电缆故障测试系统

产品信息

执行标准：DL/T849.123-2004



      有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍，就会造成通信及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会 影响。因而，电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式，应用当代zui先进的电子技术成果和器件，采用计算机技术 及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。
      电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

系统组成
●  电缆故障智能测试仪（GD2133）；     （见产品ZX电力电气检修设备类页面）
●  电缆寻迹及故障定位仪（GD2132）；  （见产品ZX电力电气检修设备类页面）
●  直流高压发生装置（GD2131）:
●  GD-2134电缆识别仪
●  GD-2135遥控型高压电缆安全刺扎器
●  高压设备：放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。



GD-2131型直流高压发生装置

      GD-2131高压发生器是电缆故障检测系统的组成部分，用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

技术参数
●  输入电源：AC 220V，50Hz
●  输出电压：DC 0~15kV
●  额定功率：2kVA
●  环境温度：0~40oC
●  环境湿度：<75%RH
●  海拔高度：<1000m
●  绝缘等级：A级
●  尺      寸： 430×540×410 mm
●  重      量： 48.5 kg



GD-2132型电缆寻迹及故障定位仪

      它是由GD2132F型发射机和GD2132J型接收机及感应式探头、电位差式探测架等组成。仪器采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试， 采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。它是 邮电通信系统以及*、铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。



功能特点
●  接收灵敏度高
●  静态漂移小
●  抗干扰能力强
●  准确度高、工作稳定
●  交直流两用
●  液晶数字显示



技术参数
●  探测路由及故障zui远定位距离：线径小于0.5电缆为3km，其它电缆可达20 km。
●  准确定点的故障绝缘阻值：0-50MΩ。
●  定位测试准确度：≤±10cm
●  探测电缆深度：≤3m




GD－2133型电缆故障智能测试仪

功能特点

●  功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置。
●  测试精度高。仪器采用高速数据采样技术，读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。
●  具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。
●  具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。
●  具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。
●  控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。
●  可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
●  具有打印功能。将测试的结果打印存档。



技术参数
●  zui远测试距离：32km
●  探测盲区：1m
●  读数分辨率：1m
●  功　　　耗：5VA
●  体　　　积：325×165×225mm3
●  重　　　量：4Kg





GD-2134电缆识别仪

      GD-2134电缆识别仪是用于在电力电缆架设、迁移维护以及故障处理中将某一特定电缆从一束电缆中识别出来的专用仪器。它在识别某一特定电缆时除了将电 流方向作为标准，还将电流幅度值作为判断标准，这种双重判断标准更可能可靠准确地识别电缆。该仪器是一小型化手提式、紧凑型设备，装在铝合金箱内，由一个 发生器，一个带卡钳的接收机及连线构成。



技术参数

●  仪器供电：电缆识别仪主机由交流220V供电，接收机由一节9V电池供电。
●  卡钳：卡钳是一电流交换器，钳口内口尺寸为120mm，在卡钳内感应出电压，电压幅度由电流强度决定，其极性由电流方向决定。


GD-2135遥控型高压电缆安全刺扎器
      多年以来，电缆运行与维护部门对电缆刺扎，均按照行业标准DL409-91第234条要求，采用人工刺扎，一旦电缆识别出错，误刺扎带电运行电缆将造成极大的危害。
　　我公司推出GD-2134电缆识别仪配套产品——GD-2135遥控型高压电缆安全刺扎器，彻底解决了现场安全刺扎的问题，杜绝了不安全事故的发生。

功能特点
●  双键遥控操作，双重保护开关按键。
●  机械、电子多重保护设计，安全可靠。
●  便携式结构设计，外形美观。

技术参数
●  无线遥控距离：≥4米
●  适用电缆：≤Ф125mm的各种电缆
●  重      量：约10kg
●  外形尺寸：460mm×380mm×120mm

注：电缆故障识别仪可以根据客户需求另配。
