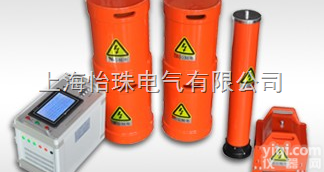

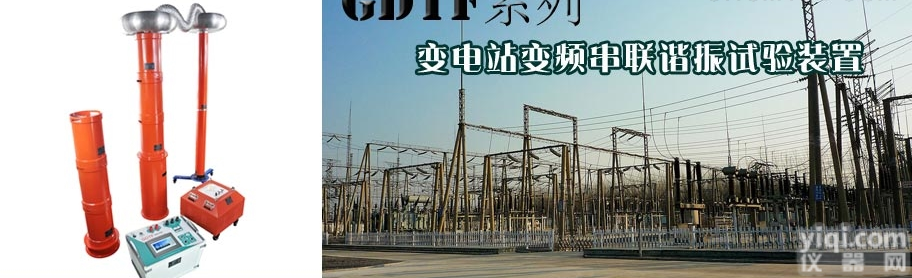

GDTF系列 变电站变频串联谐振试验装置

产品信息

执行标准： DL/T849.6-2004

    变电站变频串联谐振试验装置，该系列耐压装置主要针对220kV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。变电站变频串联谐振试验装置既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。
    主 要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在 20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。



产品特点：
● 同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
● 变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。
● 配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。



技术参数：

● 额定输出电压：         0～800kV（AC有效值）及其以下
● 输出频率：             20～300Hz
● 谐振电压波形：         纯正弦波,波形畸变率＜1.0%
● zui大试验容量：         1000kVA及其以下
● 工作制：               满功率输出下,一次连续工作时间15min
● 品质因数：             30～90
● 频率调节灵敏度：       0.1Hz,不稳定度＜0.05%
● 工作电源：             380/220V±15%/50Hz±5%
● 系列产品配置及适用范围



产品型号

输入电压（V）

输出电压（kV）

容量（kVA）

适用范围

主要配置

GDTF-108/108

380

0-108

108

31500kVA及以下35kV电力变、35kVA断路器及闭母线、绝缘子                          10kV（300 m㎡）电缆2000m、35kv（300 m㎡）电缆500m

5kW变频源1台、5kVA励磁变1台、电抗器4台27kV/1A、分压器100kV

GDTF-216/216

380

0-216

216

110kVA断路器及母线、110kVA GIS≤10隔断、35kv（300 m㎡）电缆1500m、10kV（300 m㎡）电缆3km、110kv全绝缘主变压器

10kW变频源1台、10kVA励磁变1台、电抗器4台54kV/1A、分压器200kV

GDTF-270/270

380

0-270

270

110kV GIS开关和电力变、10kV（300 m㎡）电缆5km、35kV（300 m㎡）电缆2km

15kW变频源1台、15kVA励磁变1台、电抗器5台54kV/1A、分压器300kV

GDTF-200/400

380

0-400

200

220kV GIS 开关和电力主变、110kV GIS 开关和电力主变

10kW变频源1台、10kVA励磁变1台、电抗器4台100kV/0.5A、分压器400kV

GDTF-400/400

380

0-400

400

220kV GIS开关和电力变、10kV（300 m㎡）电缆4km、35kV（300 m㎡）电缆1km

20kW变频源1台、20kVA励磁变1台、电抗器4台100kV/1A、分压器400kV

GDTF-520/260

380

0-260

520

110KVA断路器及母线、110kVA GIS≤10隔断、110kV（300 m㎡）电缆800m、35kv（300 m㎡）电缆3km、10kV（300 m㎡）电缆6km、110kv全绝缘主变压器

25kW变频源1台、25kVA励磁变1台、电抗器4台65kV/2A、分压器300kV

GDTF-500/500

380

0-500

500

220kVA及以下电压互感器、电流互感器、220kVA及以下穿墙套管、220kVA及以下支柱绝缘子、隔离开关、220kV及以下断路器、220kV及其以下绝缘工器具

20kW变频源1台、20kVA励磁变1台、电抗器4台125kV/1A、分压器500kV

GDTF-600/600

380

0-600

600

110kV（300 m㎡）电缆800m、35kv（300 m㎡）电缆110m                                     35-220kV GIS、主变、开关、绝缘子

30kW变频源1台、30kVA励磁变1台、电抗器5台120kV/1A、分压器600kV

GDTF-800/800

380

0-800

800

110kV（300 m㎡）电缆800m、220kv（300 m㎡）电缆500m                                     35-500kV GIS、主变、开关、绝缘子

40kW变频源1台、40kVA励磁变1台、电抗器4台200kV/1A、分压器800kV

http://www.gdxgs.com/productsview.asp?nid=413












设备主要配置及技术参数说明
1.变频电源：

技术参数
● 额定功率：6kW；
● 输入电压：三相 380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，可做额定负载试验；当电源为220V时，只可做1/2负载试验。
● 输出电压：0～400V可调
● 输出电压频率：20～300Hz
● 频率调节:0.1Hz步进可调
● 频率不稳定度:≤0.02%
● 输出电流：0～30A

性能特点：
● 放置方式:变频电源的放置为纵向和横向,特别适合现场操作及观察。
● 防震保护:内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性。
● 参数显示：触摸或外接鼠标大屏幕液晶界面显示系统。
     可显示谐振电压（即试验前设置的目标电压）、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操 作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性。
● 参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置。可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择。
● 试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等。
● 保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。
● 数据存储功能：试验结果保存、打印、上传等。
    a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录。
     b、数据查询：可将已保存的试验结果数据显示到屏幕上。同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印。
● 自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.5%。
● 调频范围及频率分辨率均可设定：调频范围可设为20～300Hz、45～65Hz、50Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、1.0Hz、或2.0Hz，在调谐效率与调谐JZ度之间取得优化平衡。
      频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移。

2.高压电抗器

技术参数
● 额定工作电压：27kV
● 额定工作电流：1A
● 额定电感量：146H
● 连续工作时间：30min
● 温    升：小于60度
● 工作频率：20~300Hz

性能特点
● 电抗器的设计采用铁芯式结构，漆包导线绕组，干式自冷。电抗器可以自由方便叠装。环氧树脂绝缘筒外壳，具有足够的电气、机械强度、必要的散热能力以及油热胀冷缩的裕度。电抗器外壳自带底座，与另一节电抗器上端采用。外壳喷涂橘红色绝缘漆。
● 电抗器外壳自带底座，与另一节电抗器上端采用采用卡槽结合，方便现场使用。


3.激励变压器

技术参数
● 额定容量：6kVA
● 输入电压：200V/400V，当输入是400V时，把低压端串联，当输入是200V时，把低压端并联。
● 输出电压：1kV/3kV/5kV
● 输出电流：6A/2A/1.2A

性能特点
● 冷却方式：环氧树脂浇注式结构，绝缘耐热等级为B级。
● 高、低压绕组及铁芯间均设静电屏蔽层，既作为励磁变压器，又是隔离变压器。

4.电容分压器

技术参数
● 自身电容量：600pF
● 工作频率：20～300Hz
● 不确定度：1.5%
● 额定电压:110kV

性能特点
● 额定电压下可连续运行30min。
● 在20～300Hz范围内，其精度和稳定度保持要求不变。
● 在20℃、0.4～0.5UN下介损值：≤0.0025
● 分压比误差：有效值时≤1.0%，峰值时≤1.5%。
● 高、低压臂的电容采用*的介质结构，温度系数小，角位移小，在20~300H内分压比不变。
● 电压测量通过专用测试引线引至变频电源进行测量。

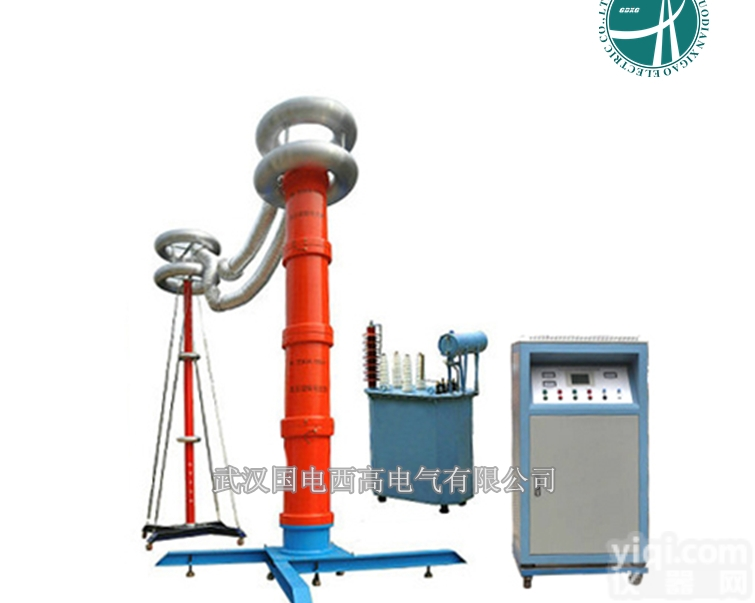

现场图片



http://www.gdxgs.com/productsview.asp?nid=413
