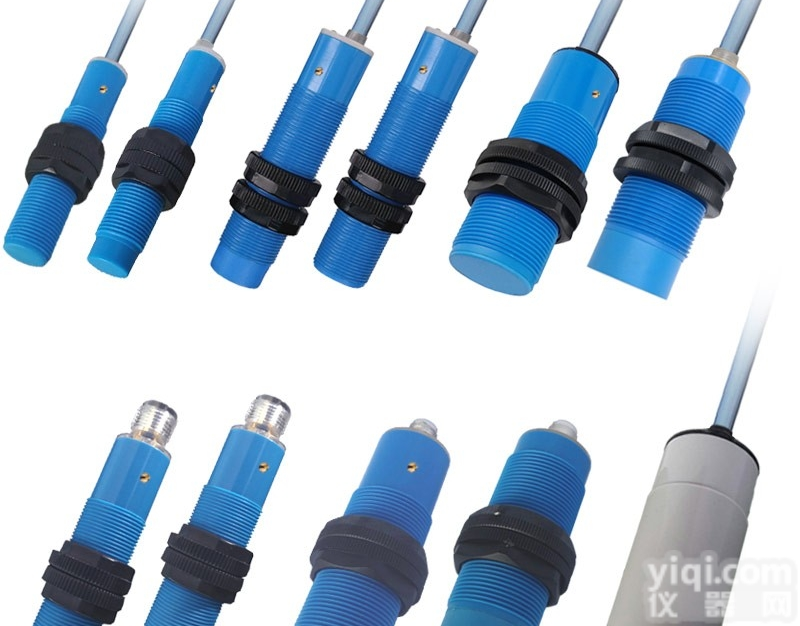

HTD系列油动机传感器

  HTD系列油动机传感器是专为测量汽轮机组阀位开度行程而设计的,与HXW-Y型油动机监控仪相配

合,具有阀位行程的远传指示,报警,恒流输出等功能.　

      采用中频差动变压器式位移传感器作为传感元件，是一种高可靠的LVDT位移传感器，抗干扰

能力强，线性好，结构简单，不易损坏，能长期连续使用。

     测量原理：如图所示，当铁芯在中频信号的螺旋线圈内移动时， A 与 B 之间的阻抗和 B 与

C之间的阻抗产生变化，由于阻抗的变化与铁芯移动成正比，即电压的变化与铁芯的位移成线性

关系，故取出 VAB ， VBC 的电压差值即可测量出铁芯的位移量。



技术指标：

量程：0~500mm（量程由用户自定）

准确度：±1%（满量程）

环境温度：-20℃~+100℃

相对湿度：≤80%

订货指南

HTD- A □ - B □ - C □

选型说明

量程范围 A □： 1 —— 0 ～ 100 mm ； 2＊ —— 0 ～ 200 mm ； 3 —— 0 ～ 250 mm ；

4 —— 0 ～ 300 mm ； 5 —— 0 ～ 400 mm ； 6 —— 0 ～ 500 mm ；

7 —— 0 ～ 50 mm ； 8 —— 0 ～ 150 mm

线制选择 B □： 1 —— 3 线制； 2 —— 6 线制
