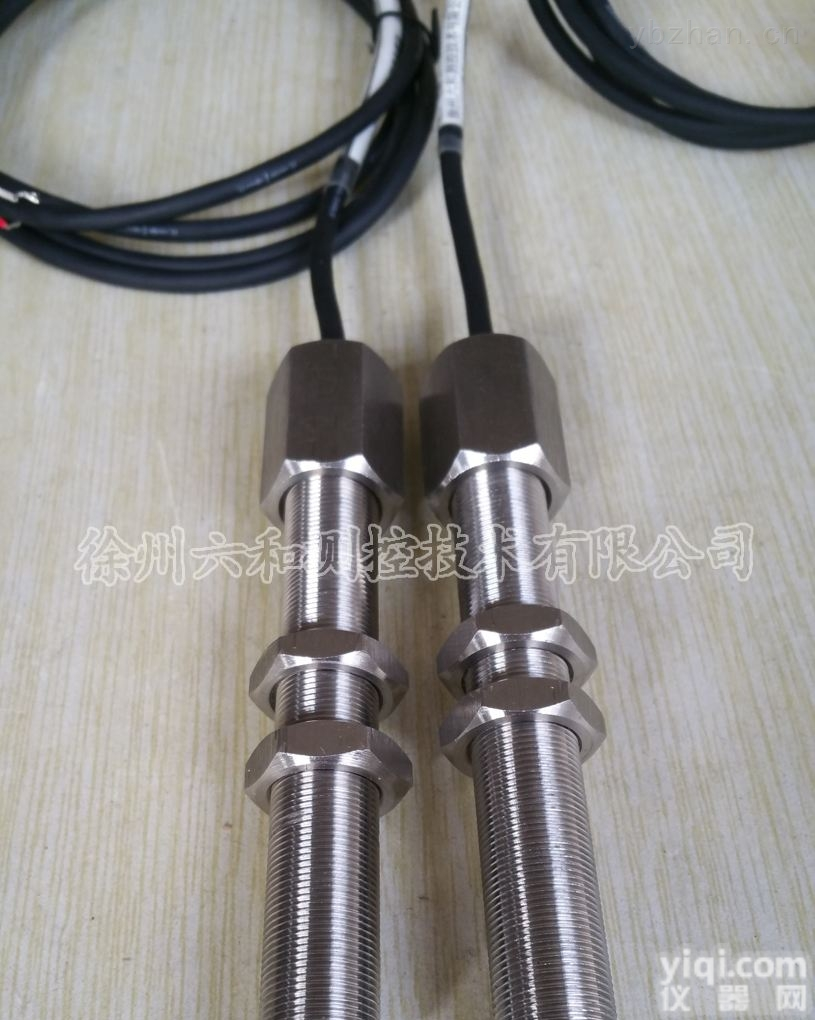

SZCB-03型霍尔方向传感器

霍尔旋转方向传感器，内部集成了两个霍尔器件，按一定的角度布置，感应出两个频率，幅度，

极性相同的转速信号，而随旋转方向的不同，这两个信号有不同的相位差，传感器内的特殊电

路检测这个相位差而产生方向逻辑输出。

技术指标

1.输入电压： 12V ～24VDC

2.电流：20mA

3.输入频率范围：0～20KHz

4.输出信号：0～20V矩形脉冲

5.使用温度范围：-40～＋125℃

6.螺纹规格：M16×1

7.齿轮与安装要求
   齿宽：≥10mm
   齿长：≥6mm
   齿高：≥3mm
   齿间距：≥10mm

传感器安装方向标记应与齿盘中轴线平行。

传感器端面部ZX应对准齿顶ZX安装。

安装间隙：推荐0.8～1.2 mm
