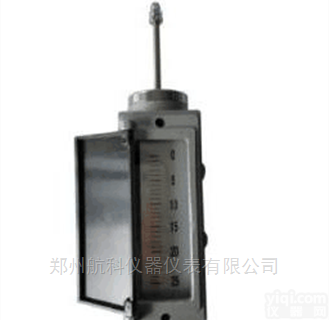

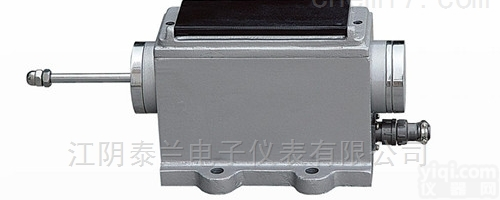

TD-2型热膨胀传感器

　 TD-2型热膨胀传感器主要用于 测量汽轮机汽缸膨胀位移量，与HXW-R型热膨胀监控仪相配

合即可完成热膨胀位移量的远传指示、报警、恒流输出等功能。就地指示视野大，远传指示为数字

显示，清晰直观。

      采用中频差动变压器式位移传感器作为传感元件，是一种高可靠的LVDT位移传感器，抗干扰

能力强，线性好，结构简单，不易损坏，能长期连续使用。

      测量原理：如图所示，当铁芯在中频信号的螺旋线圈内移动时， A 与 B 之间的阻抗和 B

与C 之间的阻抗产生变化，由于阻抗的变化与铁芯移动成正比，即电压的变化与铁芯的位移成线

性关系，故取出 VAB ， VBC 的电压差值即可测量出铁芯的位移量。



技术指标：

量程：0~50mm（量程由用户自定）

准确度：±1%（满量程）

环境温度：-20℃~+100℃

相对湿度：≤80%

订货指南

TD-2- A □

选型说明

量程范围 A □： 1 —— 0 ～ 25mm ； 2＊ —— 0 ～ 35 mm ； 3 —— 0 ～ 50 mm
