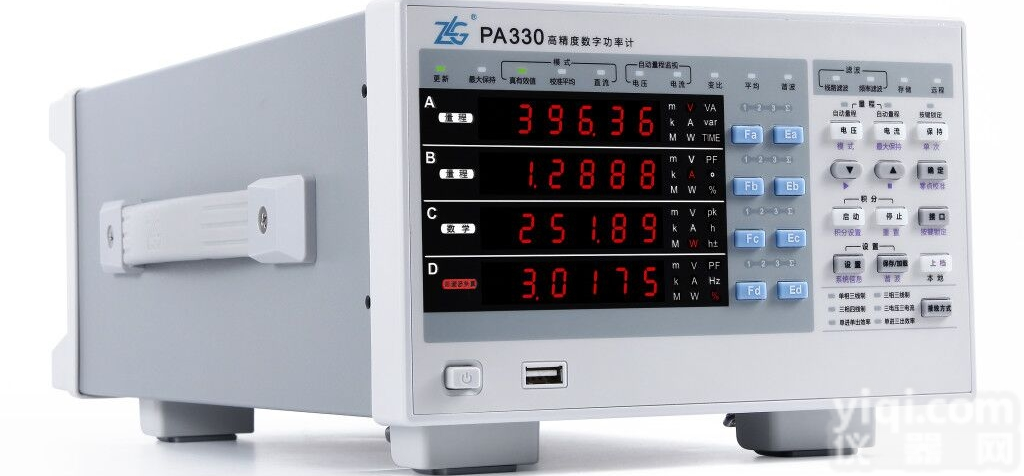

广州致远 PA333H 三相数字功率计
PA333H 是一款适用于从生产线到研发领域的高精度功率计，从 DC、单相 2 线到三相 4 线皆可测量
随着新能效标准的不断推出，众多企业在研发、生产以白色家电为代表的家用电器，及以大型空调为代表的工业设备中，都围绕着如何提高节能性能而展开激烈的竞争。这就要求用于评估设备节能性能的功率测量仪器应具有高精度、超低待机功耗测量等的特点。PA300 系列功率计具有 0.1% 的功率测量精度，可满足用户从 5mA 小电流到 20A 大电流量程的测量需求。
PA300 系列功率计采用 DSP+FPGA 双核处理架构，快速、精确地计算信号的谐波参数。同时 GPIB、USB、以太网等接口满足用户不同的测试通信需求。
广州致远 PA333H 三相数字功率计 1000V，50A 三通道
型号
|
PA310
|
PA330
|
高精度功率计
|
|
|
输入
|
单通道
|
双通道/ 三通道
|
功率精度
|
0.1%
|
0.1%
|
带宽
|
DC，0.5Hz ~ 300kHz
|
DC，0.5Hz ~ 300kHz
|
采样率
|
200KS/s
|
100KS/s
|
电压量程
|
15V，30V，60V，150V，300V，600V
|
15V，30V，60V，150V，300V，600V
|
电流量程
|
直接输入
|
5mA，10mA，20mA，50mA，100mA，
200mA，0.，1A，2A，，10A，20A
|
0.， 1A，2A，，10A，20A
|
外部电流传感器输入
|
50mV ~ 10V
|
50mV ~ 10V
|
有效输入范围
|
1% ~ 130%
|
1% ~ 130%
|
显示值
|
1% ~ 140%
|
1% ~ 140%
|
显示项目数
|
4 项数值同时显示
|
4 项数值同时显示
|
谐波测量
|
标配、IEC61000-4-7
|
标配、IEC61000-4-7
|
谐波分析次数
|
1-50 次
|
1-50 次
|
效率测量
|
否
|
是
|
积分测量
|
是
|
是
|
通信接口
|
USB-Host/USB Device
|
标配
|
标配
|
GPIB
|
标配
|
标配
|
RS-232
|
标配
|
标配
|
以太网
|
标配
|
标配
|
线路滤波器、频率滤波器
|
500Hz
|
500Hz
|
数字滤波器
|
5.5kHz、10kHz
|
/
|
GPIB是否符合IEEE标准
|
IEEE488.2
|
IEEE488.2
|
交/直流电流钳（选配）
|
型号
|
ZY-CTS5
|
ZY-CTS100
|
ZY-CTS500
|
LF 205-S/SP3
|
LF 205-S
|
LF 505-S
|
外观
|
|
|
|
|
|
|
电流测量范围
|
rms~50Arms(AC)
|
100Arms(AC)
|
500Arms(AC)
|
100Arms(DC/AC)
|
200Arms(DC/AC)
|
500Arms(DC/AC)
|
精度
|
±0.3%
|
±0.3%
|
±0.3%
|
±0.5%
|
±0.5%
|
±0.6%
|
带宽
|
40Hz-5kHz
|
40Hz-5kHz
|
40Hz-5kHz
|
DC-100KHz
|
DC-100KHz
|
DC-100KHz
|
变比
|
10mV/A
|
1mV/A
|
1mV/A
|
1:1000
|
1:2000
|
1:5000
|
名称
|
型号
|
外观
|
工作电压
|
工作电流
|
接线盒（选配）
|
JXH10A
|
|
250V
|
10A
|
广州致远 PA333H 三相数字功率计 产品特色
更加适合开关电源、变频家电的功耗测量
市面上越来越多的电子产品、家电产品等都采用开关电源或变频技术，在节约能耗的同时亦令产品的波形信号产生了畸变。这些畸变的波形都是非正弦信号，如脉冲波、三角波、矩形波、梯形波、脉冲串等，含有丰富的高频谐波分量。普通的功率计由于采样率与带宽限制，无法对高频成分进行准确测量，因此其测量值与真实值存在巨大差异。
针对变频设备、开关电源的测试，PA300 系列功率计具备以下优势：
200kS/s 采样率：根据奈奎斯特采样定理，仪器采样率要高于输入信号频率的两倍。致远电子功率计具有200kS/s 的采样率，能够测量畸变的波形中丰富的高次谐波成份，不丢失任何能量。
300kHz 带宽：低带宽的功率计，信号中的高频成份被模拟前端电路滤除，从而造成能量丢失。致远电子功率计300kHz 的带宽完全满足变频家电、开关电源等新技术产品的功耗测量。
全新的设计更加适合于待机功耗测量
PA310 功率计采用全新的设计架构，在低功耗测量方面进行多项优化，具有更高的功率因数精度，非常适合于在低功率因数下的低功耗测量。其Z小测量电流低至50μA，能够测量低至0.01W 的功耗，符合国际标准(IEC62301、能源之星、SPECpower) 的测试。
结合使用功率测量（PAM）软件，PA310 可以执行符合国际标准的待机功率测试。
将量程设为5mA 时，PA310 可以在100μW 的分辨率下执行测量。
可同步测量常规功率参数、谐波成分和THD。
峰值因数的动态输入能力高达300( 峰值/ Z小有效RMS 值)
完全符合IEC61000-4-7谐波测量标准
对于电网中波动的电压电流，该如何测量可再现的谐波测量结果？根据IEC61000-4-7 标准的严格规定，谐波测量的频谱分析时间窗为10 个周期，因此测量仪器必须能防止谐波分析时出现的频率混叠现象。同时，其采样频率需同步跟踪输入信号的基本频率，从根源上杜绝频谱泄露现象的产生。PA300 系列功率计采用了纯硬件模拟滤波器与锁相环技术，避免了频率混叠与频谱泄露的发生，符合IEC61000-4-7 谐波测量标准，保证了谐波测量的可再现性。
功率计测试管理软件PAM
对于很多PA300 系列功率计无法直接显示的测量项目，都可以通过PAM 软件实现测量与显示，如所有测量参数数值、各次谐波数据、谐波柱状图、趋势图以及波形图等。测试数据可以选择由USB、GP-IB、RS-232 或以太网通信接口上传到PC 端，并通过PAM 软件在PC端上实现同步显示和数据报表导出。

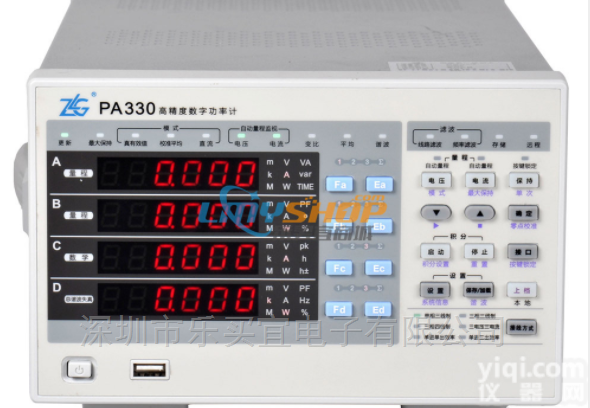

PA333三相数字功率计－特殊功能
积分模式下的自动量程功能
在测量电器运行功耗和待机功耗时，一般的功率测量仪器只允许在同一量程下进行积分测量。若测量值超过当前量程，则测量结果是不准确的，需要手动切换量程后再进行积分，无法连续进行大动态电流变化设备的积分测量。
PA300 系列功率计采用领先的测量控制技术，可在积分模式下自动、快速地切换量程，能够连续、精确地执行积分测量。此功能不但支持瓦时积分（+/- Wh），也支持安时积分（+/- Ah）。
“两表法”测量三相三线制电路功率
“两表法”使用两个瓦特表测量三相三线制电路的三相功率，两瓦特表的功率读数之和就是三相电路的总功率。
“两表法”可灵活应用于变频器、UPS 或是其它各种电源设备的输入输出效率测量。
|
|
应用一
PA332 双通道功率计采用“两表法”测量即可实现 PA333 三通道功率计的功率测量功能，节约采购成本
应用二
PA333 三通道功率计采用“两表法”仅需要其中两通道输入即可测量逆变器的三相输出信号，多出的一通道便可测量逆变器的直流输入，实现逆变器的输入与输出同时测量，并可直接运算、显示逆变器的效率。
